45
Blokavimas
Darbo
paviršius
4. Rankena
6. Montažinė anga
Tvirtinimo varžtas
2. Šlifavimo pagrindo blokuojantis varžtas
5. Blokuojantis ratas
Montažinė anga
Stovas
1. Užkirtiklis
Šlifavimo juosta
Disko šlifavimo paviršius
Šlifavimo diskas
Šlifavimo darbo paviršius
Saugiklis
7. Automatinis
jungiklis
Montažinė
anga
Šlifavimo
pagrindas
3. Reguliuojantis ratas

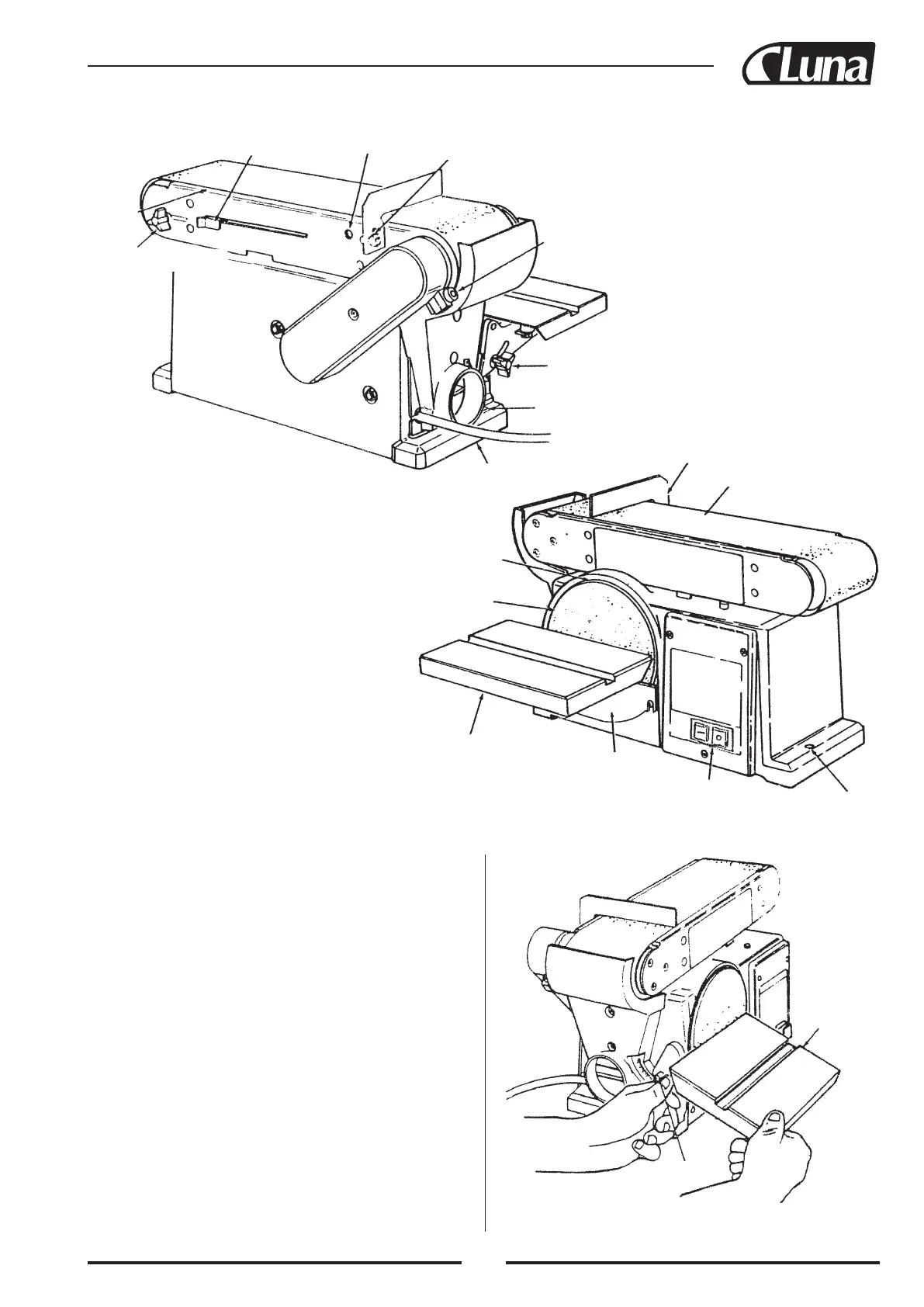

ŠLIFAVIMO MAŠINOS DALYS
1. Užkirtiklis. Apdorojamų detalių atrama, juostai judant.
2. Blokuojantis varžtas. Jį atsuka, kai šlifavimo pagrindą būtina
pakelti vertikaliai.
3. Reguliuojantis ratas. Reguliuoja šlifavimo juostos padėtį ant
velenų.
4. Įtempimo rankena. Rankenos pastūmimas dešinėn atpalaiduoja
šlifavimo juostos įtempimą. Šlifavimo juostos įtempimą padi-
dina, jeigu rankeną pastumia kairėn.
5. Blokuojantis ratas. Įtvirtina šlifavimo darbo paviršių rei-
kalingoje padėtyje.
6. Montažinė anga. Čia įtvirtina darbo paviršių, jeigu šlifavimas
vykdomas vertikalioje padėtyje.
7. Automatinis jungiklis.
NAUDOJIMAS
ŠLIFAVIMAS NUOŽULNIAI NUSTATYTU DARBO
PAVIRŠIUMI
Šlifavimo darbo paviršių galima palenkti net iki 45 laipsniu
kampu. Atpalaiduokite blokuojantį ratą, nustatykite stalą rei-
kalingu kampu ir tvirtai priveržkite ratą.
