Montāžas caurums
Montāžas caurums
Skava
Darbagalds
Slīpripa
Skrūves
Aizsargs
Slīppapīrs
Bultskrūve
Plānā paplāksne
Bloķējošā paplāksne
Bultskrūve
Aizturis
Uzgriežņu
atslēga
Darbvirsma
Balsts
Plānā paplāksne (3)
Bloķējošā paplāksne (3)
Bultskrūve (3)

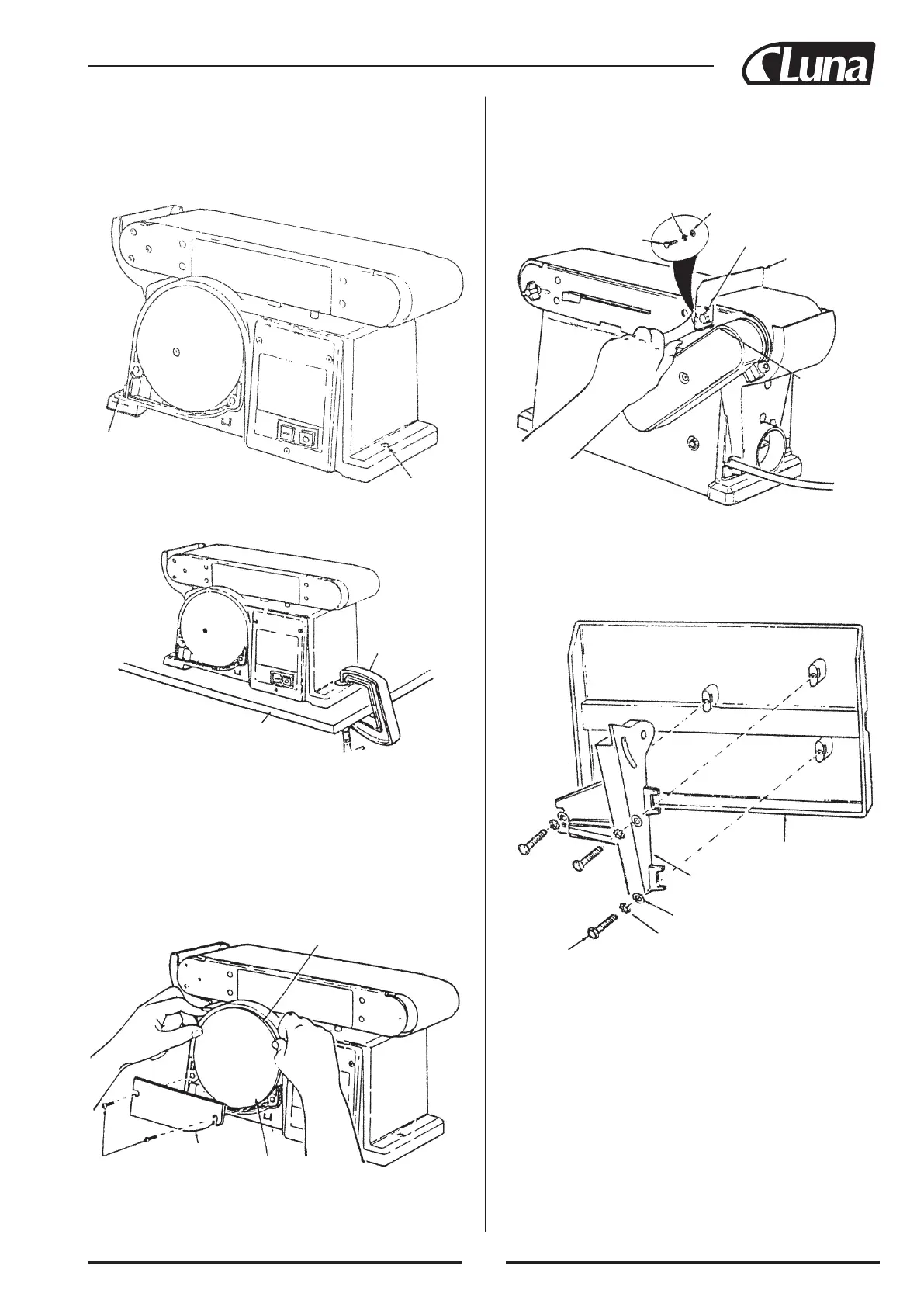

SLĪPPAPĪRA UN AIZSARGA UZLIKŠANA
1. Izņemiet slīpripu un noņemiet slīppapīru. Stingri nostiepiet
papīru uz slīpripas un cieši aptiniet ap to.
2. Izņemiet aizsargu un divas skrūves M4x12 no maisiņa ar
montāžas detaļām.
3. Aizsargu uzstāda slīpripas apakšējās daļas priekšā.
4. Izmantojiet Philips skrūvgriezi un stingri pievelciet skrūves.
AIZTURA MONTĀŽA
1. Izņemiet aizturi un bultskrūvi M6x14 kopā ar bloķējošo
paplāksni un plāno paplāksni.
2. Uzstādiet atbilstoši tam, kā parādīts attēlā, un stingri pievelciet
skrūves.
SLĪPĒŠANAS DARBVIRSMAS MONTĀŽA
1. Izņemiet darbvirsmas balstu un trīs bultskrūves M6x14 kopā ar
plānajām paplāksnēm un bloķējošajām paplāksnēm.
2. Uzlieciet balstu virs atverēm darbvirsmā.
3. Stingri nostipriniet balstu, kā parādīts attēlā.
4. Izņemiet paplāksni 6,5x17,8x1,6 un bloķējošo ratu.
5. Nolieciet darbvirsmu pretī atverēm darbmašīnas statnī.
Ievērojiet, ka balsta tapa jāievieto augšējā atverē.
6. Uzlieciet paplāksni uz bloķējošā rata un nostipriniet darbvirsmu
statnī.
UZSTĀDĪŠANA
Slīpmašīnu var stingri pieskrūvēt pie darbagalda vai arī uz
izturīgas plātnes. To izdara, izmantojot montāžas caurumus
darbmašīnas kājiņās. Darbmašīnu iespējams stingri nostiprināt arī
ar divām skavām.
