72
Pokrętło
ustalające
Stół
4. Dźwignia napinająca
6. Otwór montażowy
Śruba mocująca
2. Śruba ustalająca łoża
5.Śruba ustalająca stołu
Otwór montażowy
Podstawa
1. Płytka oporowa
Taśma ścierna
Tarcza ścierna
Krążek ścierny
Stół szlifierki
Osłona
7. Wyłącznik
zasilania
Otwór
montażowy
Łoże
3. Pokrętło
regulacyjne

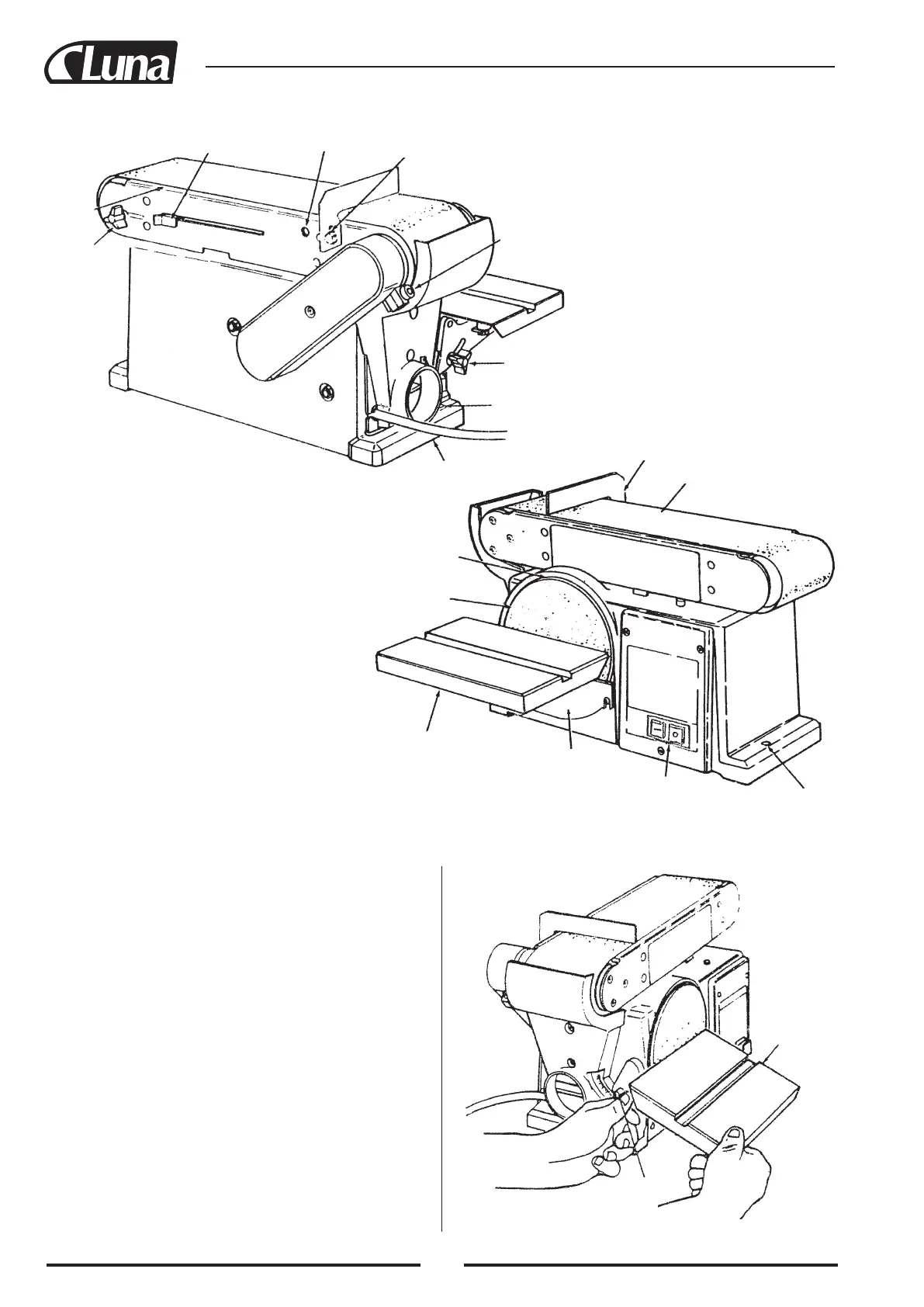

CZĘŚCI SKŁADOWE MASZYNY
1. Płytka oporowa. Podpiera przedmiot podczas obróbki na
taśmie ściernej.
2. Śruba ustalająca. Poluzowanie tej śruby umożliwia ustawienie
łoża taśmy w pozycji pionowej.
3. Pokrętło regulacji biegu taśmy. Służy do regulacji położenia
taśmy na walcach.
4. Dźwignia napinająca. Przestawienie dźwigni w prawo polu-
zowuje taśmę. Przestawienie dźwigni w lewo zwiększa
naprężenie taśmy.
5. Pokrętło ustalające. Blokuje stół w danym położeniu.
6. Otwory montażowe. Do zamocowania stołu szlifierki przy
pionowym ustawieniu taśmy ściernej.
7. Wyłącznik zasilania.
UŻYTKOWANIE
SZLIFOWANIE Z PRZECHYLONYM STOŁEM
Stół szlifierki może być przechylony w zakresie do 45 stopni.
Należy poluzować pokrętło ustalające, przechylić stół o żądany
kąt i zacisnąć pokrętło.
