Låsing
Bord
MASKINENS DELAR

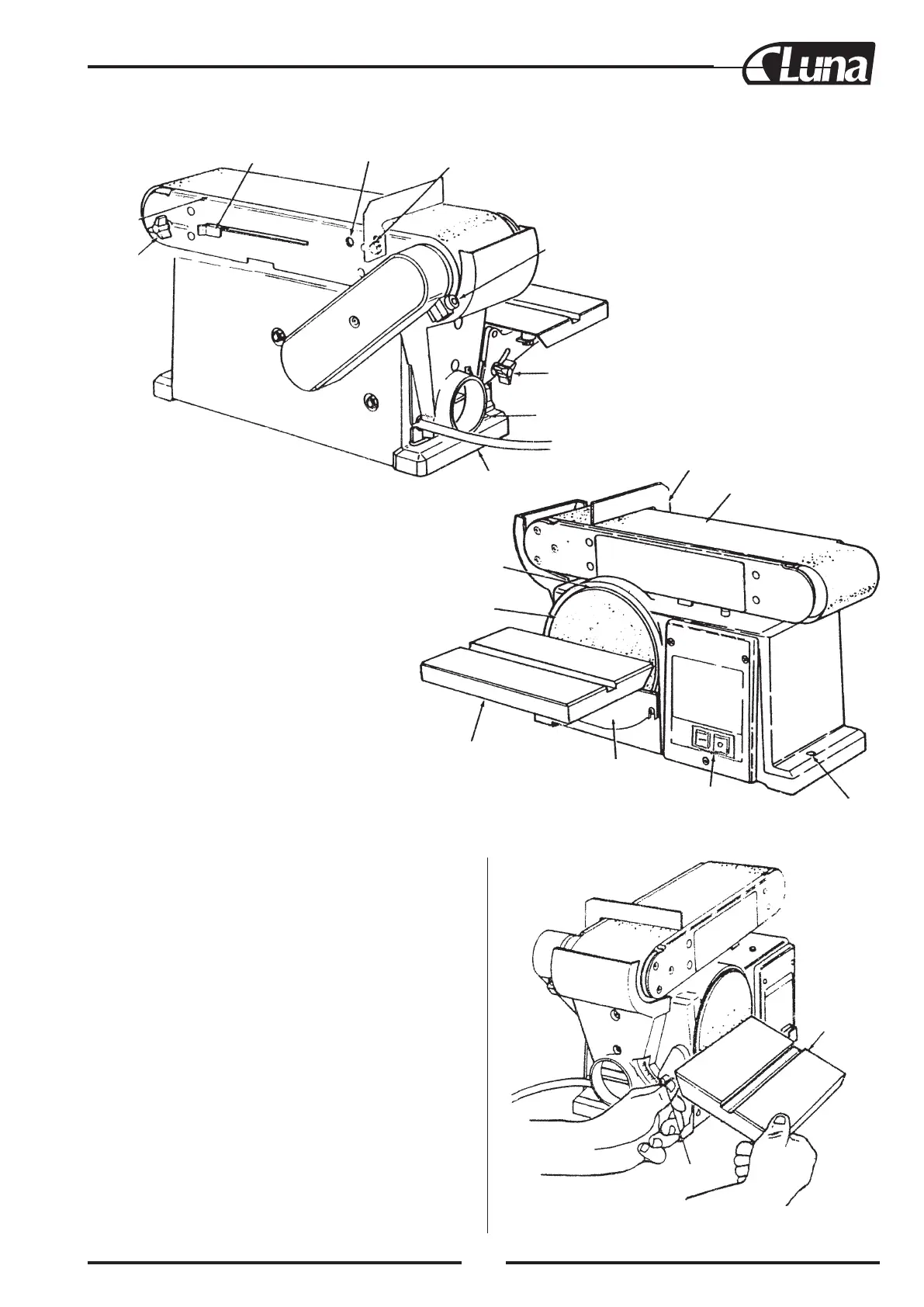

1. Anhåll. Stöder arbetsstycket vid bandslipning.
2. Låsskruv. Lossas när bädden skall resas vertikalt.
3. Justerratt. Reglerar bandets läge på putsrullarna.
4. Spännspak. Förs spaken till höger släpper bandspänningen.
Bandet sträcks när spaken förs till
vänster.
5. Låsratt. Låser putsbordet i önskat läge.
6. Monteringshål. Här fästes bordet vid putsning i vertikalt läge.
7. Strömbrytare.
HANDHAVANDE
PUTSNING MED SNEDSTÄLLT BORD
Putsbordet kan lutas i vinkel upp till 45 grader. Lossa låsratten,
ställ in önskad vinkel och drag fast.
4. Spak
6. Monteringshål
Låsbult
2. Låsskruv för bädd
5.Låsratt
Monteringshål
Stativ
1. Anhåll
Putsband
Putsskiva
Sliprondell
Putsbord
Skydd
7. Strömbrytare
Monterings-
hål
Bädd
3. Juster-
ratt
