Utilize estas instruções para instalar o número de modelo
listado acima.
A tela sensível ao toque requer pelo menos um hub de gerenciamento de iluminação Athena.
Consulte as instruções de instalação do hub Athena para configurar e obter outras informações.
A tela deve ser energizada por uma fonte de alimentação Power over Ethernet (PoE) LPS/SELV,
compatível com o padrão IEEE 802.3af 2003 ou 802.3at 2009.
Notas importantes
A instalação elétrica deve ser feita de acordo com as normas locais e nacionais.
A Lutron recomenda que a tela sensível ao toque seja instalada por um eletricista
qualificado.
Não se deve conectar energia de alta voltagem a terminais de baixa voltagem.
O cabeamento inadequado pode resultar em ferimentos pessoais ou danos ao
controle ou a outros equipamentos.
Ambiente: temperatura operacional: 0°C a 40°C (32°F a 104°F); 0 a 90% de umidade,
sem condensação. Para uso somente em ambientes fechados.
Limpeza: para limpar, use um pano limpo e úmido. NÃO use produtos químicos de limpeza.
Caixas de embutir:
• Caixa de embutir quadrada única de 102mm (4pol) norte-americana (montada horizontalmente).
• Caixa de embutir padrão única de 50mm x 96mm x 65mm (2pol x 4pol x 3pol) norte-
americana (montada horizontalmente).
• Caixa de embutir quadrada do Reino Unido.
• Caixa de embutir redonda europeia.
Cabeamento:
• Use no mínimo cabos Cat5e.
• Extensão máxima do cabo: 100m (328pés).
• Cada tela precisa ter uma conexão Ethernet de ligação completa com um interruptor de PoE.
• Não faça cabeamento PoE em áreas externas.
Programação do dispositivo:
• A programação deve ser feita usando o processo de configuração na tela. Não é necessário
usar software.
Garantia limitada
Para obter informações sobre a garantia, veja o documento
http://www.lutron.com/TechnicalDocumentLibrary/HomeWorks_Warranty.pdf
O logotipo da Lutron, Lutron e Athena são marcas comerciais ou marcas comerciais
registradas da Lutron Electronics Co., Inc. nos EUA e/ou em outros países.
©2021 Lutron Electronics Co., Inc.
Atendimento ao cliente
Para sanar dúvidas relativas à instalação ou operação deste produto, ligue para o
atendimento ao cliente da Lutron. Forneça o número exato do modelo ao ligar.
www.lutron.com/supportEUA e Canadá
1.844.LUTRON1
México: das 8h às 20h – horário do leste
+1.888.235.2910
Instalação
Resolução de problemas
Tela sensível ao toque Athena
Q-TOUCH5-WH
PoE 48 V- 7 W máx. Classe 2, IEEE802.3af
Português
Instruções de instalação
Leia antes de instalar

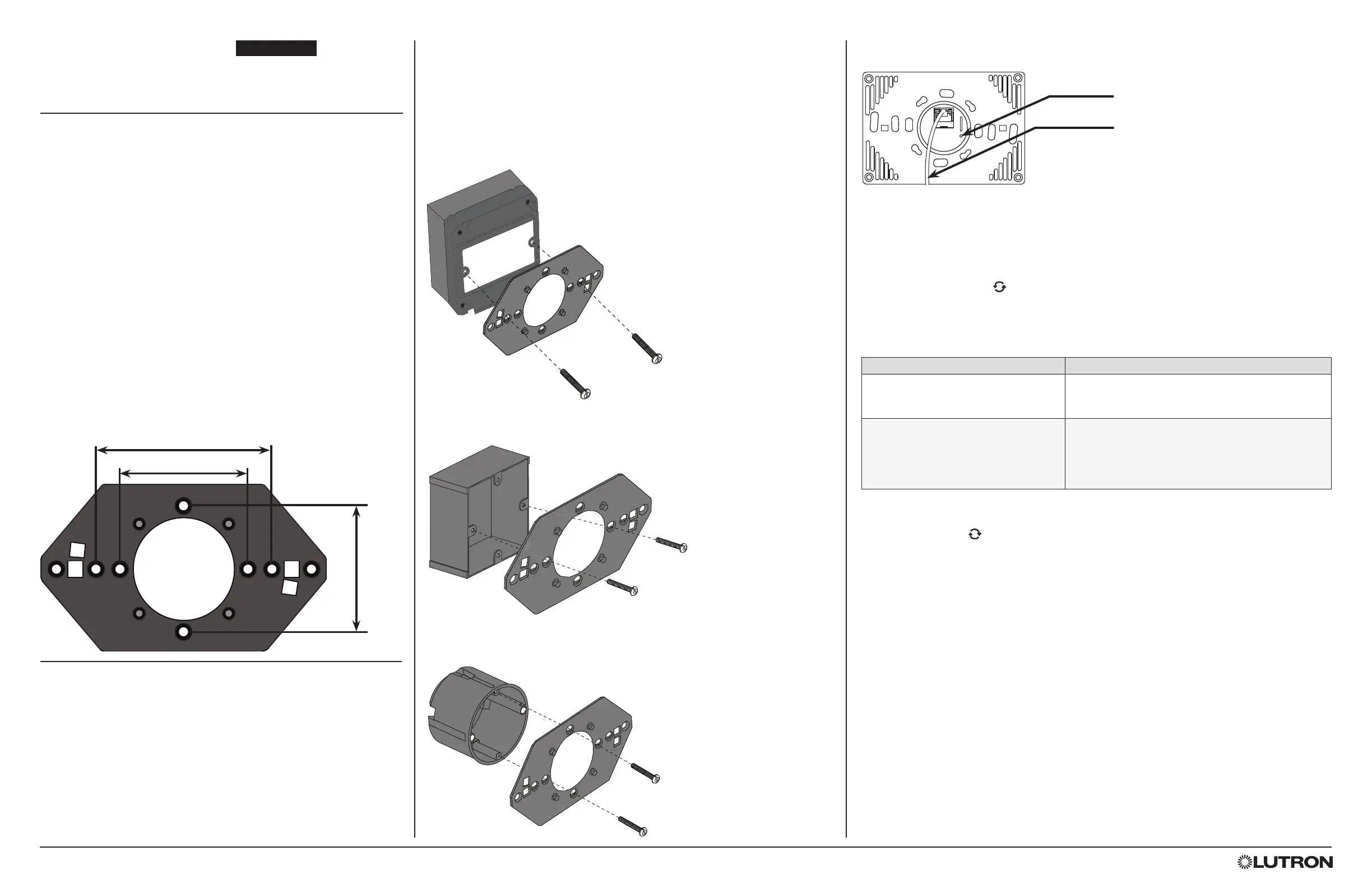

Etapa 1 – fixe o adaptador de montagem na caixa de embutir
pré-instalada com parafusos, usando os furos
adequados.
Athena
Etapa 3 – empurre o cabo Ethernet para dentro da caixa de embutir,
garantindo que não fique espremido.
MONTAGEM ESTILO EUA 83,3 mm (3,281 pol) – UNC 6-32
MONTAGEM ESTILO REINO UNIDO
60,3 mm (2,374 pol) – M3.5
MONTAGEM ESTILO EUROPEU
60,0 mm (2,362 pol) – M3 / M3.5
Etapa 2 – plugue o cabo Ethernet no conector RJ-45 na parte traseira da tela.
Etapa 5 – conecte a energia no interruptor PoE, alimentando a tela.
Problema Possíveis causas
Não há comunicação com o
processador Athena.
• Conexão incorreta ou solta na linha Ethernet
do sistema.
• O sistema Athena não está funcionando na rede.
A unidade não liga. • O cabo Ethernet não está diretamente conectado
ao interruptor Ethernet que a tela está utilizando.
• A extensão do cabo Ethernet é maior do que a
permitida de 100m (328pés), sendo necessário
um extensor de PoE.
Caixa de embutir quadrada única de 102mm (4pol)
norte-americana ou caixa de embutir padrão única
norte-americana (ambas montadas horizontalmente)
Caixa de embutir redonda estilo europeu
Caixa de embutir quadrada estilo Reino Unido
Botão reset
Conectado a um interruptor PoE
Como retirar a tela da parede
1. Puxe a tela da parede com cuidado.
2. Gire a tela no sentido horário
até que as bases do adaptador consigam deslizar pela parte maior dos orifícios marcados.
3. Puxe a tela do adaptador.
Como restaurar as configurações de fábrica da tela
Restaurar as configurações de fábrica da tela a excluirá do sistema e apagará todo o conteúdo específico do sistema
no dispositivo.
1. Retire a tela da parede seguindo as instruções acima.
2. Aperte o botão reset na parte traseira da tela usando um pequeno pino (veja na etapa 2 onde fica o botão reset).
Etapa 4 – monte a tela no adaptador, inserindo nele as bases nos orifícios
marcados na parte traseira da tela e girando-a no sentido
anti-horário
.
Europa
+44.(0)20.7680.4481
