Para instalar el número de modelo listado anteriormente siga
estas instrucciones.
La pantalla táctil requiere al menos un hub de gestión de luces Athena. Para obtener información
sobre configuración y miscelánea consulte las instrucciones de instalación del hub de gestión de
luces Athena. La pantalla táctil Athena debe ser energizada por una fuente de alimentación PoE
LPS/SELV aprobada compatible con IEEE 802.3af 2003 o 802.3at 2009.
Notas importantes
Instale de acuerdo con todas las normativas eléctricas nacionales y locales.
Lutron recomienda que la pantalla táctil sea instalada por un electricista calificado.
No conecte una alimentación de alto voltaje a los terminales de bajo voltaje. Un cableado
incorrecto puede ocasionar lesiones personales o daños al control o a otros equipos.
Entorno: Temperatura ambiente de operación: 0 °C a 40 °C (32 °F a 104 °F),
0 a 90% de humedad, sin condensación. Sólo para uso bajo techo.
Limpieza: Para limpiar, pase un paño limpio y húmedo. NO utilice ninguna solución
química limpiadora.
Cajas de empotrar:
Caja de empotrar cuadrada de 102 mm (4 pulg) estilo E.U.A. para un solo dispositivo (montada
horizontalmente).
Caja de empotrar estándar de 50 mm x 96 mm x 65 mm (2 pulg x 4 pulg x 3 pulg) estilo E.U.A.
para un solo dispositivo (montada horizontalmente).
Caja de empotrar cuadrada estilo Reino Unido.
Caja de empotrar redonda estilo UE.
Cableado:
Utilice cable Cat5e cómo mínimo.
La máxima longitud de cable es 100 m (328 pies).
Cada pantalla táctil debe tener una conexión Ethernet de tramo doméstico de regreso a un
interruptor PoE.
No tienda el cableado PoE al aire libre.
Programación de los dispositivos:
La programación debe realizarse utilizando el proceso de configuración presente en la pantalla.
No se requiere ningún software.
Garantía limitada
Para obtener información sobre la garantía limitada, visite
http://www.lutron.com/TechnicalDocumentLibrary/HomeWorks_Warranty.pdf
El logotipo de Lutron, Lutron y Athena son marcas comerciales o marcas comerciales
registradas de Lutron Electronics Co., Inc. en E.U.A. y/o en otros países.
©2021 Lutron Electronics Co., Inc.
Asistencia al cliente
Si tuviera preguntas acerca de la instalación u operación de este producto, llame a la
Asistencia técnica de Lutron. Cuando llame indique el número exacto del modelo.
www.lutron.com/supportE.U.A. y Canadá
1.844.LUTRON1
México 8 am – 8 pm Hora del Este
+1.888.235.2910
Instalación
Solución de problemas
Pantalla táctil Athena
Q-TOUCH5-WH
PoE 48 V- 7 W máx. Clase 2, IEEE802.3af
Español
Instrucciones de instalación
Leer antes de instalar

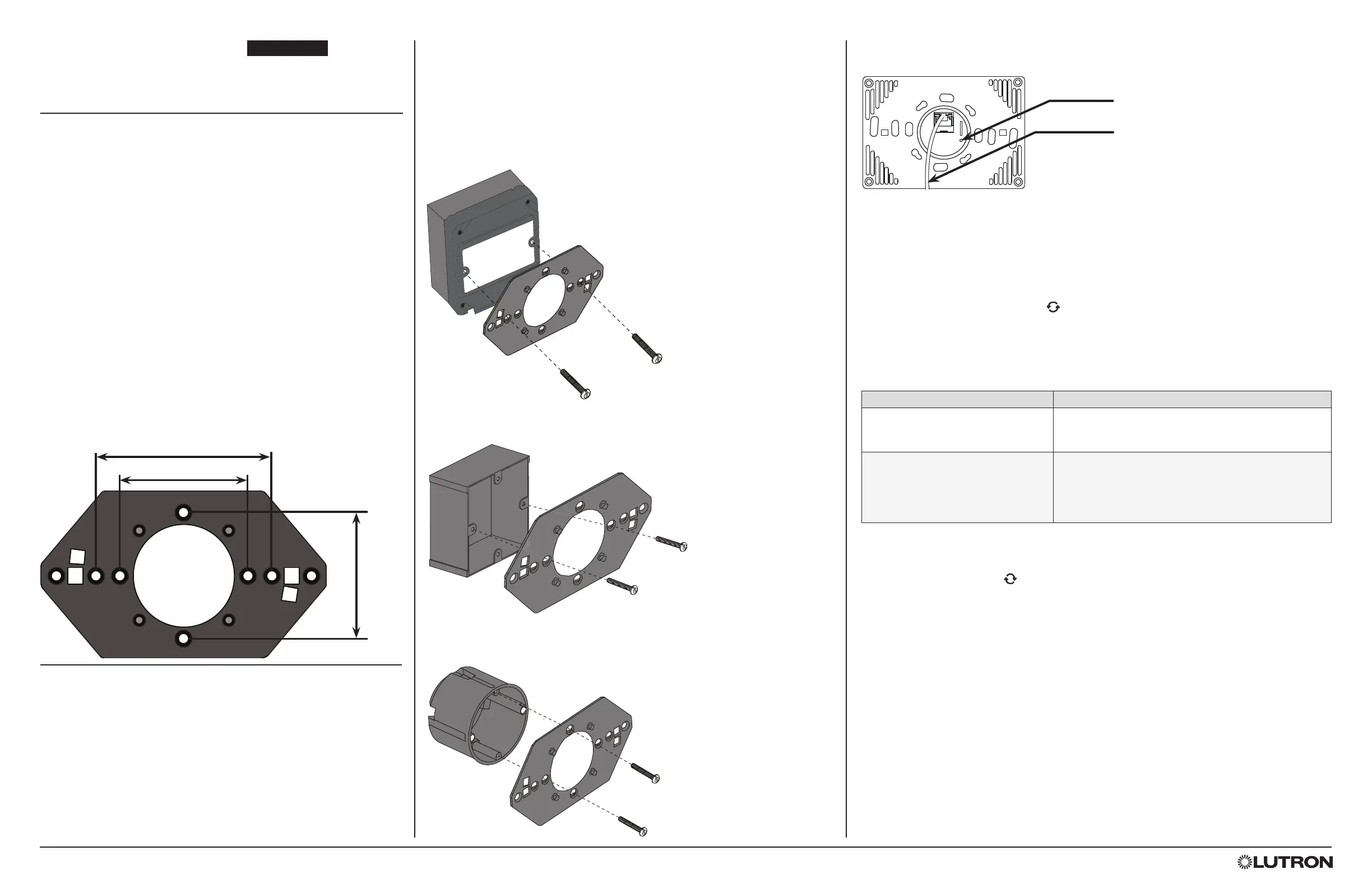

Paso 1: Atornille el adaptador de montaje a la caja de empotrar
preinstalada utilizando el conjunto de orificios adecuado.
Athena
Paso 3: Empuje el cable de Ethernet nuevamente dentro de la caja de
empotrar asegurándose de que el cable no resulte pellizcado.
83,3 mm (3,281 pulg) MONTAJE ESTILO E.U.A. - UNC 6-32
60,3 mm (2,374 pulg) MONTAJE
ESTILO REINO UNIDO - M3.5
60,0 mm (2,362 pulg) MONTAJE
ESTILO UE - M3 / M3.5
Paso 2: Inserte el cable de Ethernet en el conector RJ-45 ubicado en la parte
trasera de la pantalla táctil.
Paso 5: Active la alimentación eléctrica al interruptor PoE, energizando la
pantalla táctil.
Síntoma Causas posibles
No hay comunicación con el
procesador Athena.
Cableado incorrecto o conexión floja en el enlace de
Ethernet del sistema.
El sistema Athena no funciona actualmente en la red.
El equipo no se enciende. El cable de Ethernet no está conectado directamente
al conmutador de Ethernet que está utilizando la
pantalla táctil.
El tramo de Ethernet es más largo que el de 100 m
(328 pies) admitido y se requiere un extensor de PoE.
Caja de empotrar cuadrada de 102 mm (4 pulg) estilo E.U.A.
para un solo dispositivo (montada horizontalmente) o caja de
empotrar estándar estilo E.U.A. para un solo dispositivo
(montada horizontalmente)
Caja de empotrar redonda estilo UE
Caja de empotrar cuadrada estilo Reino Unido
Botón de reinicialización
Conectado al interruptor PoE
Remoción de la pantalla táctil de la pared
1. Extraiga suavemente la pantalla táctil de la pared.
2. Gire la pantalla táctil en sentido horario
hasta que las cabezas de los pilares del adaptador de montaje puedan deslizarse
a través de la parte más grande de las ranuras enclavijadas.
3. Tire de la pantalla táctil hacia afuera del adaptador de montaje.
Retorno de la pantalla táctil a su configuración de fábrica
Al retornar una pantalla táctil a su configuración de fábrica se eliminará la pantalla del sistema y se borrará todo contenido
específico del sistema en el dispositivo.
1. Retire la pantalla táctil de la pared siguiendo las instrucciones de remoción de la pantalla táctil presentes anteriormente.
2. Presione el botón de reinicialización en la parte posterior de la pantalla táctil con un alfiler pequeño (consulte el Paso 2 anterior
para conocer la ubicación del botón de reinicialización).
Paso 4: Monte la pantalla táctil en el adaptador de montaje insertando
los pilares en el adaptador de montaje a través de las ranuras
enclavijadas de la parte posterior de la pantalla táctil y girándola
en sentido antihorario
.
Europa
+44.(0)20.7680.4481
