Seguire queste istruzioni per installare il modello il cui codice è
riportato sopra.
Il touchscreen richiede almeno un hub di gestione luci Athena. Per l’approntamento e altre
informazioni fare riferimento alle istruzioni per l’installazione dell’hub di gestione luci Athena. Il
touchscreen Athena deve essere alimentato mediante un alimentatore PoE LPS / SELV omologato
a norma IEEE 802.3af 2003 o 802.3at 2009.
Note importanti
Installare in conformità a tutte le normative elettriche nazionali e locali.
Lutron consiglia che il touchscreen sia installato da un elettricista qualificato.
Non collegare un circuito di alimentazione ad alta tensione a terminali per basse tensioni.
Un cablaggio non corretto può causare infortuni o danni alla centralina o ad altre
apparecchiature.
Condizioni ambientali – Temperatura ambiente di funzionamento: da 0 a 40 °C, umidità relativa
da 0% a 90%, senza condensa. Solo per l’uso in locali chiusi.
Pulizia – Passare sul dispositivo un panno umido e pulito. NON utilizzare nessuna soluzione
detergente chimica.
Scatole da incasso
• Scatola da incasso statunitense quadrata ad apertura unica (montata in orizzontale) da 102 mm
• Scatola da incasso statunitense standard ad apertura unica (montata in orizzontale) da 50 mm x
96 mm x 65 mm
• Scatola da incasso britannica quadrata
• Scatola da incasso UE cilindrica
Cablaggio
• Usare un cavo almeno Cat5e.
• Lunghezza max del cavo: 100 m.
• Ciascun touchscreen deve avere una connessione Ethernet a uno interruttore PoE tramite una
topologia a stella.
• Non disporre cavi PoE all’aperto.
Programmazione del dispositivo
• La programmazione va eseguita seguendo le istruzioni sullo schermo. Non occorre alcun software.
Garanzia limitata
Per informazioni sulla garanzia limitata, visitare
http://www.lutron.com/TechnicalDocumentLibrary/HomeWorks_Warranty.pdf
Il logo Lutron logo, Lutron e Athena sono marchi o marchi registrati di Lutron Electronics
Co., Inc. negli Stati Uniti e/o in altri Paesi.
©2021 Lutron Electronics Co., Inc.
Assistenza clienti
Per domande concernenti l’installazione o il funzionamento di questo prodotto, chiamare
l’Assistenza clienti Lutron. Quando si chiama, si prega di fornire il codice esatto del
modello.
www.lutron.com/supportU.S.A. e Canada
1.844.LUTRON1
Messico 08:00-20:00 ET (CET - 6 ore)
+1.888.235.2910
Installazione
Guida alla soluzione dei problemi
Touchscreen Athena
Q-TOUCH5-WH
PoE 48 V- 7 W max Classe 2, IEEE802.3af
Italiano
Istruzioni per l’installazione
Leggere con attenzione prima di
procedere all’installazione

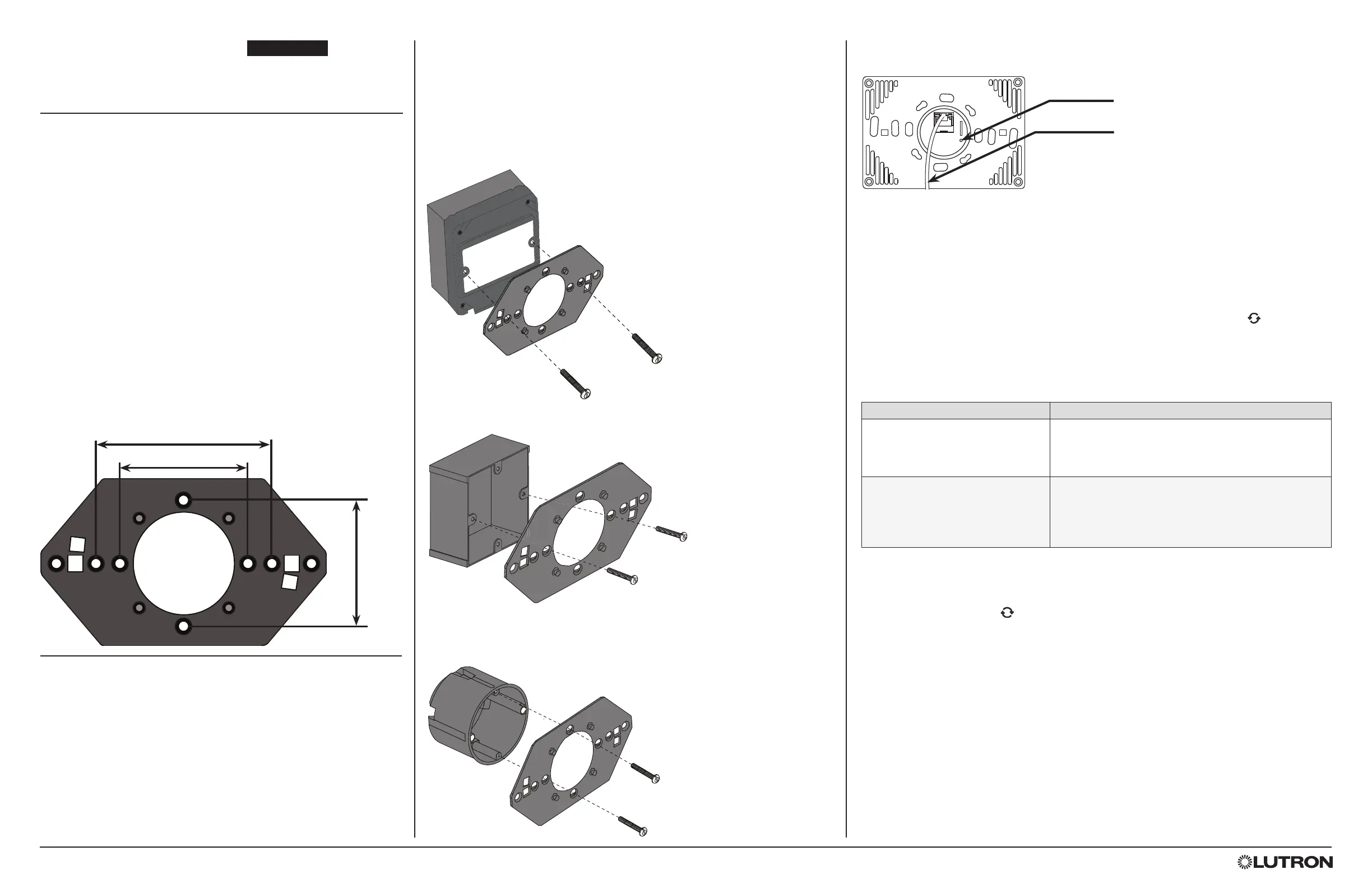

Passaggio 1 – Avvitare l’adattatore di fissaggio alla scatola da
incasso preinstallata utilizzando il set adatto di fori.
Athena
Passaggio 3 — Spingere il cavo Ethernet indietro nella scatola da incasso
accertandosi che non sia pizzicato.
83,3 mm SUPPORTO USA - UNC 6-32
60,3 mm SUPPORTO UK - M3.5
60,0 mm SUPPORTO
UE - M3 / M3.5
Passaggio 2 – Collegare il cavo Ethernet al connettore RJ-45 sul pannello
posteriore del touchscreen.
Passaggio 5 — Accendere lo interruttore PoE, alimentando il touchscreen.
Problema Cause possibili
Nessuna comunicazione con il
processore Athena.
• Errore di cablaggio o connessione allentata in
corrispondenza del circuito di collegamento Ethernet
del sistema.
• Il sistema Athena attualmente non funziona nella rete.
Il touchscreen non si accende. • Il cavo Ethernet non è collegato direttamente allo
interruttore Ethernet utilizzato dal touchscreen.
• Il cavo Ethernet è più lungo del valore massimo
consentito di 100 m ed è necessario un ripetitore di
portata PoE.
Scatola da incasso statunitense quadrata ad apertura unica
(montata in orizzontale) da 102 mm o scatola da incasso
statunitense standard ad apertura unica (montata
Scatola da incasso UE cilindrica
Scatola da incasso britannica quadrata
Pulsante di ripristino
Connesso a un interruttore PoE
Rimozione del touchscreen dalla parete
1. Tirare gentilmente il touchscreen per allontanarlo dalla parete.
2. Ruotare il touchscreen in senso orario
finché le estremità dei supporti dell’adattatore di fissaggio non possono scorrere
attraverso le parti più grandi, semicircolari delle scanalature.
3. Tirare il touchscreen per separarlo dall’adattatore di fissaggio.
Ripristino del touchscreen alle impostazioni di fabbrica
Ripristinando il touchscreen alle impostazioni di fabbrica lo si rimuove dal sistema e se ne cancellano tutti i contenuti relativi allo
specifico sistema.
1. Rimuovere il touchscreen dalla parete seguendo le istruzioni di cui sopra.
2. Premere il pulsante di ripristino sul pannello posteriore del touchscreen mediante uno sipinotto (vedere il passaggio 2 in alto per
l’ubicazione del pulsante).
Passaggio 4 – Fissare il touchscreen all’apposito adattatore inserendo i perni
di cui è dotato quest’ultimo attraverso le parti più grandi,
semicircolari delle scanalature presenti sul pannello posteriore
del touchscreen e ruotandolo in senso antiorario
.
Europa
+44.(0)20.7680.4481
