Lutron Electronics Caseta Pico Paddle Remote User Manual

Kit de montage de télécommande
à palette Pico et plaque murale
Bienvenue— et merci d’avoir acheté un kit de montage de télécommande à
palette Pico et plaque murale.
Avant d’installer la télécommande, des informations supplémentaires, des FAQ et
des vidéos sont disponibles sur www.lutron.com/casetasupport
Nous espérons que vous apprécierez le confort de Caséta Wireless!
Doublez votre garantie
Vous aimez les interrupteurs Caséta Wireless? Vous avez des idées pour
les améliorer? Dites-nous ce que vous pensez et nous prolongerons votre
garantie d’un an. www.casetawireless.com/register
Contenu fourni (PJ2W-P2B)
Plaque murale Claro
(CW-1)
Télécommande à palette Pico
(PJ2-P2B)
Adaptateur de boîtier d’encastrement
(PICO-WBX-ADAPT)
(A) Ancrages muraux (x2)
(C) Vis à bois noires
6-20 x 1,25 po (x2)
(B) Vis à métaux argentées 6-32 x
7/8 po (x2)
(D) Capuchon de fils (x2)
1
Coupez l’alimentation au
niveau du disjoncteur!
WARNING! Shock Hazard. May result in serious injury or death.
Turn off power before installing. NOTE: If cover plate is removed,
only install over wall surface. DO NOT install over wallbox.
1. 2.
1.
2.
AVERTISSEMENT! Risque
d’électrocution.
Peut causer des blessures graves
ou la mort. Coupez l’alimentation
avant l’installation. REMARQUE: Si
la plaque de protection est retirée,
installez uniquement sur la surface
du mur. NE PAS l’installer sur le
boîtier d’encastrement.
À l’aide des capuchons de fils fournis, connectez tous
les fils dans la plaque mural ensemble (SAUF pour le fil
de terre et les fils neutres). Capuchonnez le fil de terre
et capuchonnez les fils neutres.
ON
OFF
ON
OFF
OU
5 mm
(3/16po)
2
1
b
a
Masse
(Vert / cuivre nu)
Connexion neutre
Si le retrait de la plaque murale est nécessaire, tirez avec force.
b
a
Fil étiqueté
(D)
(D)
(B)
(C)
(A)
Plaque de protection (amovible)
Adaptateur
Assistant de câblage
Lorsque vous utilisez le code QR de l’assistant de câblage,
veuillez saisir le numéro de modèle du gradateur ou de
l’interrupteur auquel la télécommande est associée.
Par exemple: DVRF-6L
Outils dont vous aurez besoin
Tournevis plat
Tournevis Phillips
Pince
Perceuse et mèche de 5mm (3/16po)
Retirez la plaque murale. Retirez les vis fixant l’interrupteur et
éloignez-le du mur (ne débranchez
pas les fils).
Étiquetez pour identifier le fil sur
la vis de couleur différente
Vis de couleur différente
Masse
(Vert / cuivre nu)
Connexion
neutre

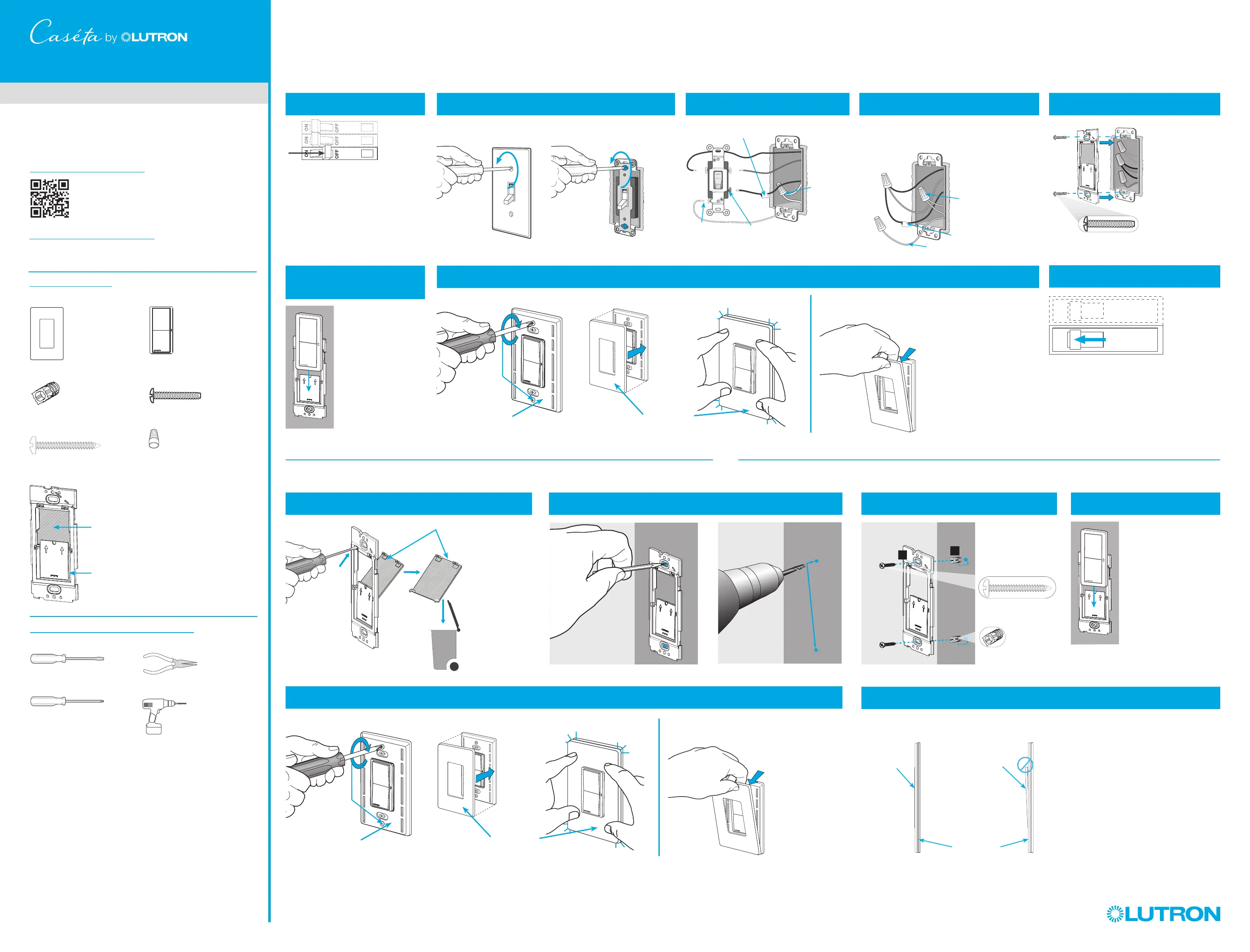

Installation de votre télécommande à palette Pico
A. Installation sur le boîtier d’encastrement
remplacement de l’interrupteur existant (applications va-et-vient) par des télécommandes à palette Pico
Vue latérale
Correct Incorrect

Vérifiez que l’Étape1
a été réalisée
Plaque murale
Télécommande
à palette Pico
Télécommande
à palette Pico
B. Installation sur une surface murale
1
Retirez la plaque de protection
2
Marquez le mur et percez des trous
3
Montez l’adaptateur de boîtier
d’encastrement
4
Faites glisser la télécommande
à palette Pico sur l’adaptateur
de boîtier d’encastrement
6
Vérifiez le montage
5
Attachez la plaque murale
Plaque de protection
Faire levier
1.
2.
6
Faites glisser la
télécommande à palette Pico
sur l’adaptateur de boîtier
d’encastrement
7
Attachez la plaque murale
8
Rétablissez l’alimentation
4
Connectez les fils
5
Montez l’adaptateur de boîtier
d’encastrement
2
Dévissez l’interrupteur existant du mur
3
Déconnectez les fils
«encliquetage»
Si le retrait de la plaque murale est nécessaire,
tirez avec force.
Plaque murale
Plaque d’adaptation
1.
2.
guide de démarrage rapide
«encliquetage»
Plaque murale
Plaque d’adaptation
