Kit de montaje de control inalambrico
Pico a paleta y placa de pared
Bienvenido, y gracias por adquirir un kit de montaje de control remoto Pico a
paleta y placa de pared.
Antes de instalar el control remoto, puede encontrar información adicional,
preguntas frecuentes y videos en www.lutron.com/casetasupport
¡Esperamos que disfrute de la comodidad de Caséta Wireless!
Duplique la duración de su garantía
¿Le agradan los interruptores Caséta Wireless? ¿Tiene ideas para
mejorarlos? Díganos sus ideas y extenderemos su garantía por un año.
www.casetawireless.com/register
Contenido suministrado (PJ2W-P2B)
Placa de pared Claro
(CW-1)
Control remoto Pico a paleta
(PJ2-P2B)
Adaptador para caja de empotrar
(PICO-WBX-ADAPT)
(A) Anclajes de pared (x2)
(C) Tornillos para madera negros
de 6-20 x 1,25 pulg (x2)
(B) Tornillos para metales color
plateado de 6-32 x 7/8 pulg (x2)
(D) Conectores de cables (x2)
1
¡Desconecte el suministro
eléctrico en el disyuntor!
WARNING! Shock Hazard. May result in serious injury or death.
Turn off power before installing. NOTE: If cover plate is removed,
only install over wall surface. DO NOT install over wallbox.
1. 2.
1.
2.
¡ADVERTENCIA! Peligro de
descarga eléctrica.
Podría ocasionar lesiones graves o la
muerte. Desconecte la alimentación
eléctrica antes de instalar. NOTA: Si la
cubierta protectora fue retirada, solo
instale sobre la superficie de la pared.
NO instalar sobre una caja de empotrar.
Utilizando los conectores de cable provistos, conecte
todos los cables presentes en la caja de empotrar
juntos (EXCEPTO el cable de tierra y los cables de los
neutros). Cubra el cable de tierra y los cables del neutro.
ON
O
5 mm
(3/16 pulg)
2
1
Tierra
(Verde / cobre pelado)
Conexión del neutro
Si fuera necesario retirar la placa de pared, tire con fuerza.
Cable rotulado
(D)
(D)
(B)
(C)
(A)
Cubierta protectora (extraíble)
Adaptador
Asistente de cableado
Cuando utilice el código QR del asistente de cableado,
ingrese el número de modelo del atenuador o interruptor con
el que está emparejado el control remoto.
Por ejemplo: DVRF-6L
Herramientas que necesitará
Destornillador de punta plana
Destornillador de punta Phillips
Alicates
Taladro y broca de 5 mm (3/16 pulg)

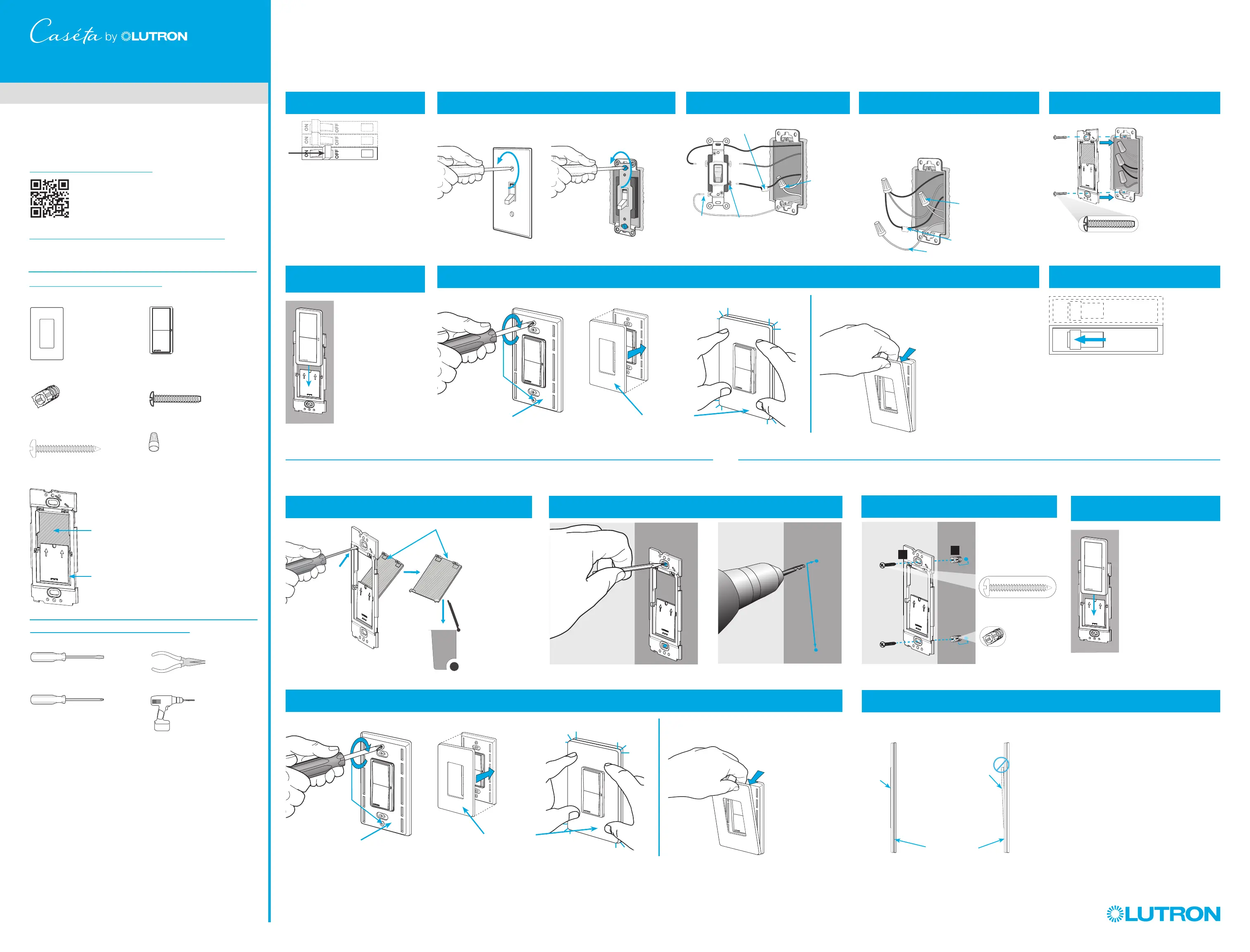

Instalación de su control remoto Pico a paleta
A. Instalación sobre caja de empotrar
reemplazando el interruptor existente (aplicaciones de tres vías) con controles remotos Pico a paleta
4
Conecte los cables
6
Deslice el control remoto Pico
a paleta en el adaptador para
caja de empotrar
7
Fije la placa de pared
8
Restablezca el suministro eléctrico
1
Retire la cubierta protectora
2
Marque la pared y perfore los orificios
3
Monte el adaptador para caja de empotrar
4
Deslice el control remoto Pico
a paleta en el adaptador para
caja de empotrar
6
Verifique el montaje
2
Desenrosque el interruptor existente de la pared
3
Desconecte los cables
5
Monte el adaptador para caja de empotrar
5
Fije la placa de pared
Coloque una etiqueta para identificar el cable en
un tornillo de color diferente
Tornillo de color diferente
Tierra
(Verde /
cobre pelado)
Conexión
del
neutro
Vista lateral
Correcto Incorrecto
Verifique que el
paso 1 haya sido
completado
Placa de pared
Control
remoto
Pico a
paleta
Control
remoto
Pico a
paleta
guía de inicio rápido
Retire la placa de pared. Retire los tornillos que fijan el
interruptor y quítelo de la pared
(no desconecte los cables).
‘calzar a presión’
Placa adaptadora
Placa de pared
1.
2.
‘calzar a presión’
Si fuera necesario retirar la placa de pared, tire
con fuerza.
Placa de pared
Placa adaptadora
Cubierta protectora
Hacer palanca
1.
2.
