MAAX 102847 - Page 6

6
Allow an accessway
to the faucet
Prévoir une trappe d’accès
pour la robinetterie
Prever una trampilla de
acceso para la griferia
A*
B
C
D
C
A
B
D
78 1/2"
(1994 mm)
Base 3" Base
76 1/2"
(1943 mm)
Corner Installation
Installation en coin
Instalación en esquina
Alcove Installation
Installation en alcôve
Instalación en nicho
Reinforcement
1
Renfort
1
Refuerzo
1
1
IMPORTANT: Reinforcements pieces must be installed behind the walls, refer to step 2.
1
IMPORTANT: Prévoir l'installation de renforts à l'arrière des murs; référez-vous à l'étape 2.
1
IMPORTANTE: Prever la instalación de refuerzos detrás de las paredes; refierarse a la etapa 2.
Reinforcement
1
Renfort
1
Refuerzo
1
Stud-to-stud
Centre à centre
Centro a centro
16"
Stud-to-stud
Centre à centre
Centro a centro
16"
78 1/2"
(1994 mm)
Base 3" Base
76 1/2"
(1943 mm)

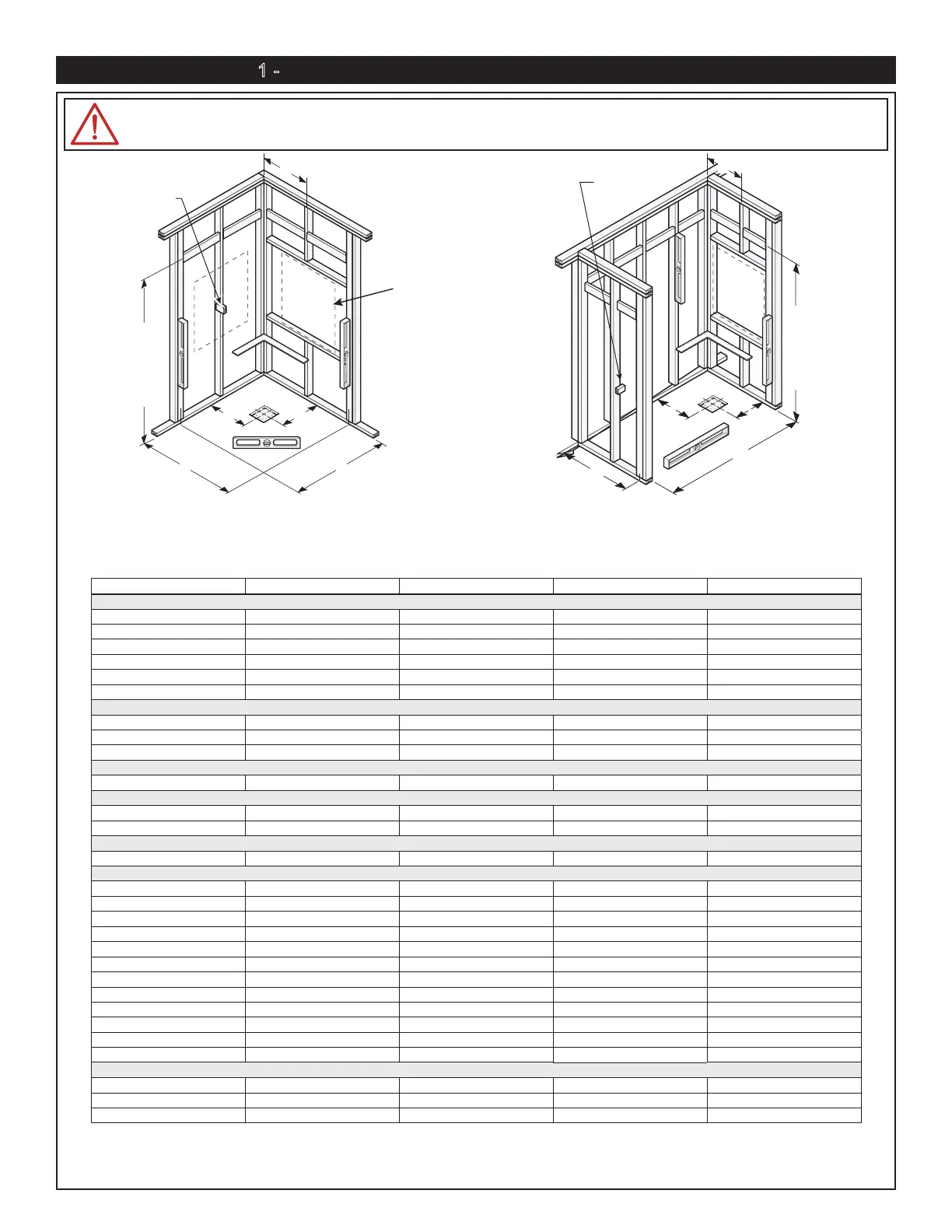

1 - FRAMING / ENCADREMENT / ESTRUCTURA
Structure measurements must be verified against the unit.
Les dimensions de la structure doivent être vérifiées à partir des dimensions de l’unité.
Las dimensiones de la estructura deben ser verificadas a partir de las dimensiones de la unidad.
Base A B C D
Neo-Angle / Néo-angle / Neo-angular
36" 36 7/8" (937) 36 7/8" (937) 12" (305) 12" (305)
38" 38 7/8" (987) 38 7/8" (987) 12" (305) 12" (305)
38'' (106380) 38'' (965) 38'' (965) 11 3/4'' (298) 11 3/4'' (298)
40" 40 7/8" (1038) 40 7/8" (1038) 12" (305) 12" (305)
40'' (106381) 40'' (1016) 40'' (1016) 11 7/8'' (302) 11 7/8'' (302)
42" 42 7/8" (1089) 42 7/8" (1089) 12" (305) 12" (305)
Neo-Round / Néo-ronde / Neo-redondo
32" 32 7/8" (835) 32 7/8" (835) 12" (305) 12" (305)
36" 36 7/8" (937) 36 7/8" (937) 12" (305) 12" (305)
40" 40 7/8" (1038) 40 7/8" (1038) 12" (305) 12" (305)
Round / Ronde / Redondo
36" 36 7/8" (937) 36 7/8" (937) 12" (305) 12" (305)
Double Threshold Square / Carrée à seuil double / Cuadrada a umbral doble
32" 32 7/8" (835) 32 7/8" (835) 12" (305) 12" (305)
36" 36 7/8" (937) 36 7/8" (937) 12" (305) 12" (305)
Double Threshold Rectangular / Rectangulaire à seuil double / Rectangular a umbral doble

60" x 36"
59 3/4" (1518) 36 7/8" (937) 18" (458) *12" (305)
Rectangular / Rectangulaire / Rectangular

60" x 30"
*59 3/4" (1518) 30 7/8" (784) 15" (381) *11 7/8" (302)

60" x 32"
*59 3/4" (1518) 32 7/8" (835) 16" (406) *11 7/8" (302)
60" x 34" *59 3/4" (1518) 34 7/8" (886) 17" (432) *29 7/8" (759)

60" x 36"
*59 3/4" (1518) 36 7/8" (937) 18" (458) *12" (305)
60" x 36" *59 3/4" (1518) 36 7/8" (937) 18" (458) *29 7/8" (759)
60" x 42" *59 3/4" (1518) 42 7/8" (1089) 21" (533) *29 7/8" (759)
48" x 32" *47 3/4" (1213) 32 7/8" (835) 16" (406) *23 7/8" (606)
48" x 34" *47 3/4" (1213) 34 7/8" (886) 17" (432) *23 7/8" (606)
48" x 36" *47 3/4" (1213) 36 7/8" (937) 18" (458) *23 7/8" (606)
42" x 34" *41 3/4" (1060) 34 7/8" (886) 17" (432) *20 7/8" (530)
42" x 34" (105925/106382) *42 1/2'' (1080) 34 1/16'' (865) 17 1/16'' (435) 21 1/4'' (540)
42" x 36" *41 3/4" (1060) 36 7/8" (937)
18" (458)
*20 7/8" (530)
Single Threshold Square / Carrée à seuil simple / Cuadrada a umbral simple
32" *31 3/4" (806) 32 7/8" (835) 12" (305) *15 7/8" (403)
36" *35 3/4" (908) 36 7/8" (937) 12" (305) *17 7/8" (454)
42" *41 3/4" (1060) 42 7/8" (1089) 21" (533) *20 7/8" (530)
All dimensions are expressed in inches and millimeters. / Toutes les dimensions sont exprimées en pouces et en millimètres. / Todas las dimensiones vienen en pulgadas y milímetros.
* Those measurements are those of the unit; for easier installation add 1/4" (6 mm) to dimension A. / Ces dimensions sont celles de l'unité; pour faciliter l’installation, ajouter 1/4" (6 mm) à
la dimension A. / Las dimensiones son las de la unidad; para facilitar la instalación, añádase 1/4" (6 mm) a la dimensione A.

Left and right hand drains are available. / Drains disponible à gauche et à droite. / Desagües disponibles a izquierda y derecha.
