mabe MMI12CDMCCC8 - Diagrama de Instalación Unidades Interna y Externa

30
15 cm mínimo
Debe ponerse
atención al elevar
la manguera de
desagüe
G
10 cm
mínimo
Direcciones en las que es
posible dirigir la tubería
Trasera
izquierda
Izquierda
Por abajo
Trasera
derecha
Derecha
10 cm mínimo
C
A
F
D
E
10 cm mínimo
10 cm mínimo
15 cm mínimo
60 cm mínimo
 Las referencias A a G en la
ilustración son números de
parte.
 La distancia entre la unidad
interna y el piso debe ser
mayor que 2 m
• Elija un sitio en donde el viento y ruido producidos por la unidad
externa no molesten a los vecinos.
• El sitio debe cumplir con los claros mínimos como lo indica la si-
guiente ilustración.

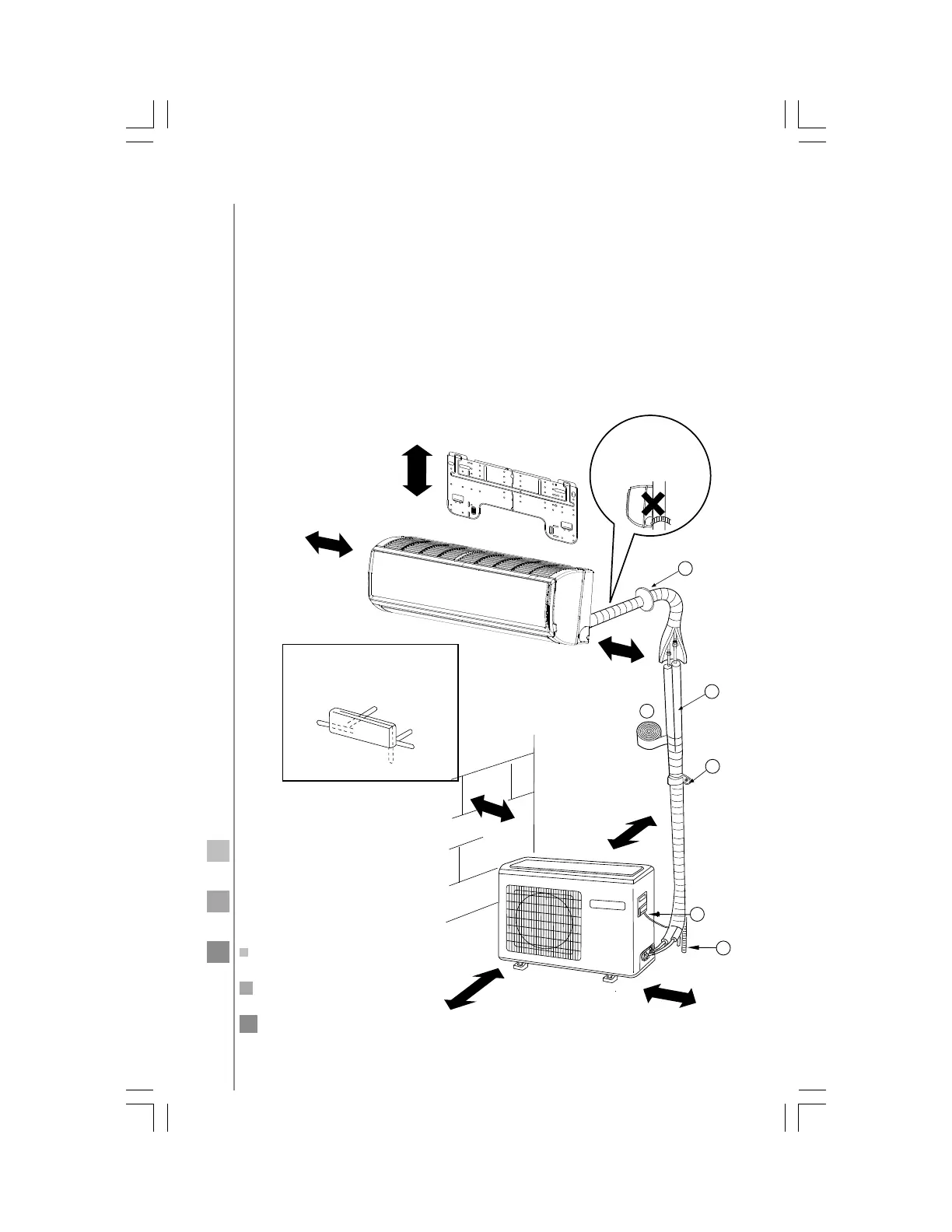

diagrama de instalación de las unidades interna y
externa
Estos modelos de aires acondicionados usan refrigerante R410A libre
de HFC
