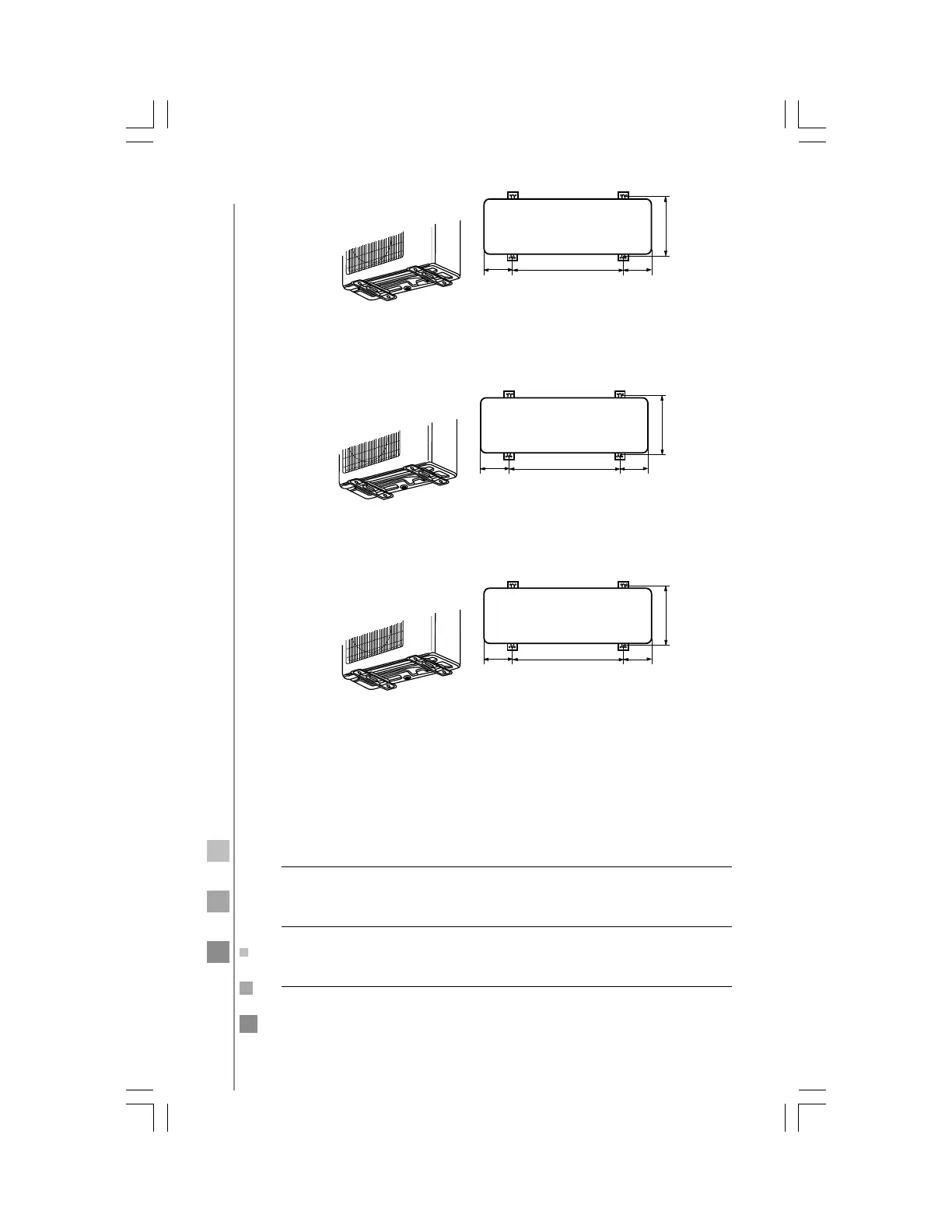

Dimensiones para fijar la unidad externa
al piso.
Unidades en mm
500 150
Algunos sistemas de 18 000 BTU/h
de capacidad
seleccionando la tubería correcta
Tubería para
líquidos
(diámetro)
Tubería para
gases
(diámetro)
Unidades de
9000 y algunas
de 12000 BTU/h
Unidades de
24000 BTU/h
6,35 mm (1/4") 6,35 mm (1/4")
9,52 mm (3/8") 15,9 mm (5/8")
NOTA: El espesor de la tubería debe ser de 0,8 mm por lo menos.
Algunas
unidades de
12000 BTU/h
6,35 mm (1/4")
12,7 mm (1/2")
256
140
Dimensiones para fijar la unidad externa
al piso.
Unidades en mm
500 140
Sistemas de 9 000 BTU/h, 12 000 BTU/h
y 18 000 BTU/h de capacidad
319,5
113,5
Dimensiones para fijar la unidad externa
al piso.
Unidades en mm
583 113,5
Sistemas de 24 000 BTU/h de capacidad
Para conocer el diámetro de tubería del modelo adquirido, revise la
etiqueta del modelo ubicada a un costado de la unidad.
