32

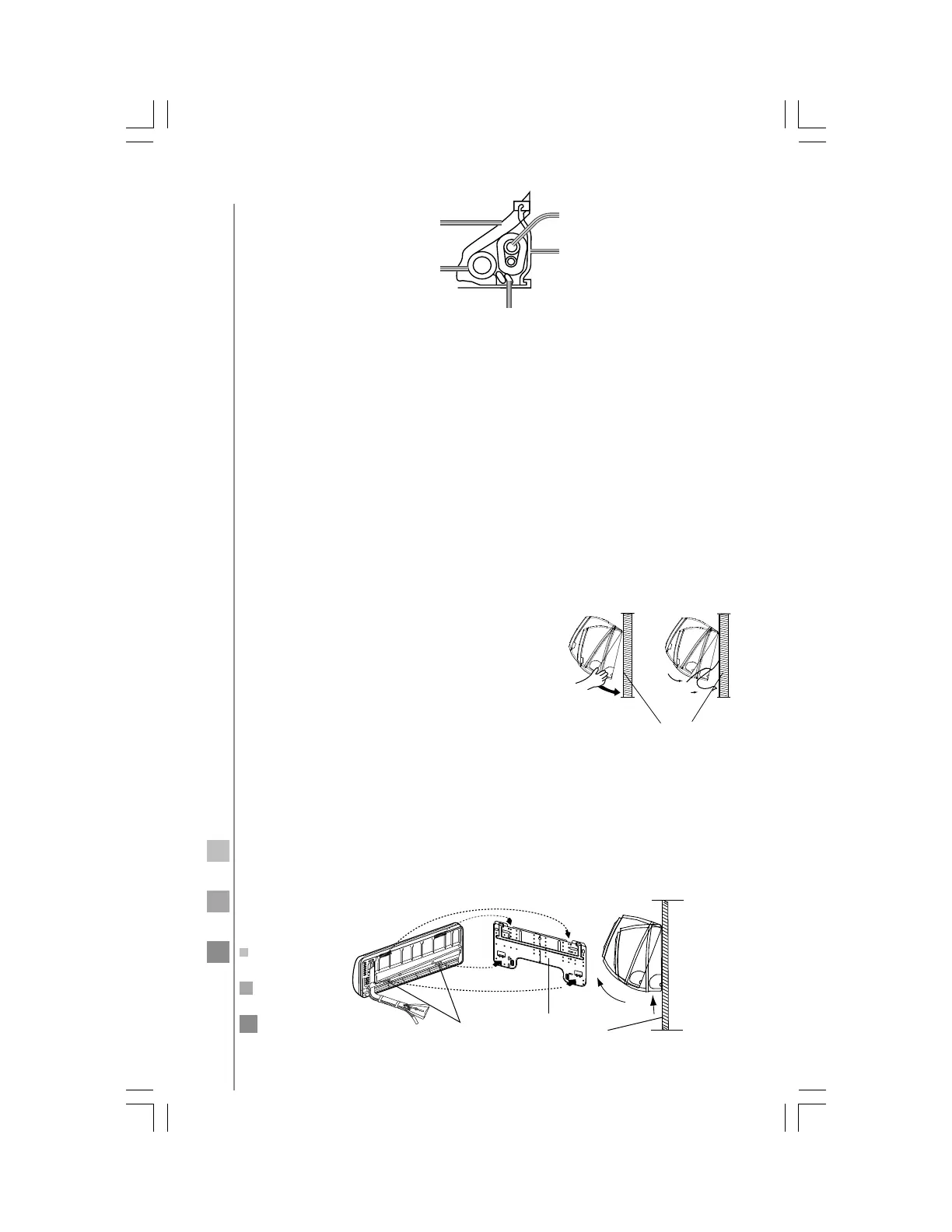

Placa de montaje
Ganchos
de montaje
Material
aislante
de calor
Manguera
de desagüe
Tubería
Placa de
soporte para
la tubería
Cable eléctrico unidad interna/unidad externa
• Los cables eléctricos de las unidades interna y externa así como la
manguera de desagüe deben juntarse con la tubería que transpor-
ta al refrigerante y recubrirse usando cinta protectora.
Guiando la tubería por otra dirección
• Remueva con unas pinzas la placa que se usa para dirigir la tubería
por la dirección que usted desea. Doble la tubería de acuerdo con
la ubicación del agujero del muro. Al doblar la tubería tenga cui-
dado de no aplastar o dañar los tubos.
• Conecte antes los cables eléctricos de las unidades interna y exter-
na. Jale los cables ya conectados por el material aislante al calor.
fijando el cuerpo de la unidad interna
• Cuelgue de manera segura el cuerpo
de la unidad de las muescas superiores
de la placa de montaje. Mueva el cuer-
po de la unidad de lado a lado para
verificar que quede instalado firme-
mente.
• Para fijar el cuerpo contra la placa de
montaje, sujételo formando un ángulo
con la placa de montaje y bájelo hasta
que quede bien asentado en su sitio,
perpendicular al piso.
desmontaje de la unidad interna
• Use sus manos para levantar el cuerpo y retirarlo de los ganchos de
montaje. Levante la parte inferior del cuerpo ligeramente hacia
afuera hasta que quede liberado por completo de la placa de mon-
taje.
