34
Lado de líquidos 6,35 mm (1/4")
Lado de gas/líquidos 9,52 mm (3/8")
Lado de gases 12,7 mm (1/2")
Lado de gases 15,9 mm (5/8")
unidad externa
Instale la unidad externa de acuerdo con la ilustración para la insta-
lación de las unidades interna y externa.
conectando la tubería
• Al doblar un tubo, haga el redondeo tan grande como sea posible
para que el tubo no se aplaste. El radio de la curvatura debe ser de
30 o 40 mm por lo menos.
• El conectar primero la tubería del lado de gas, hará más sencillo el
trabajo.
• La tubería que debe utilizarse para la conexión debe ser especial
para el gas refrigerante R410A.

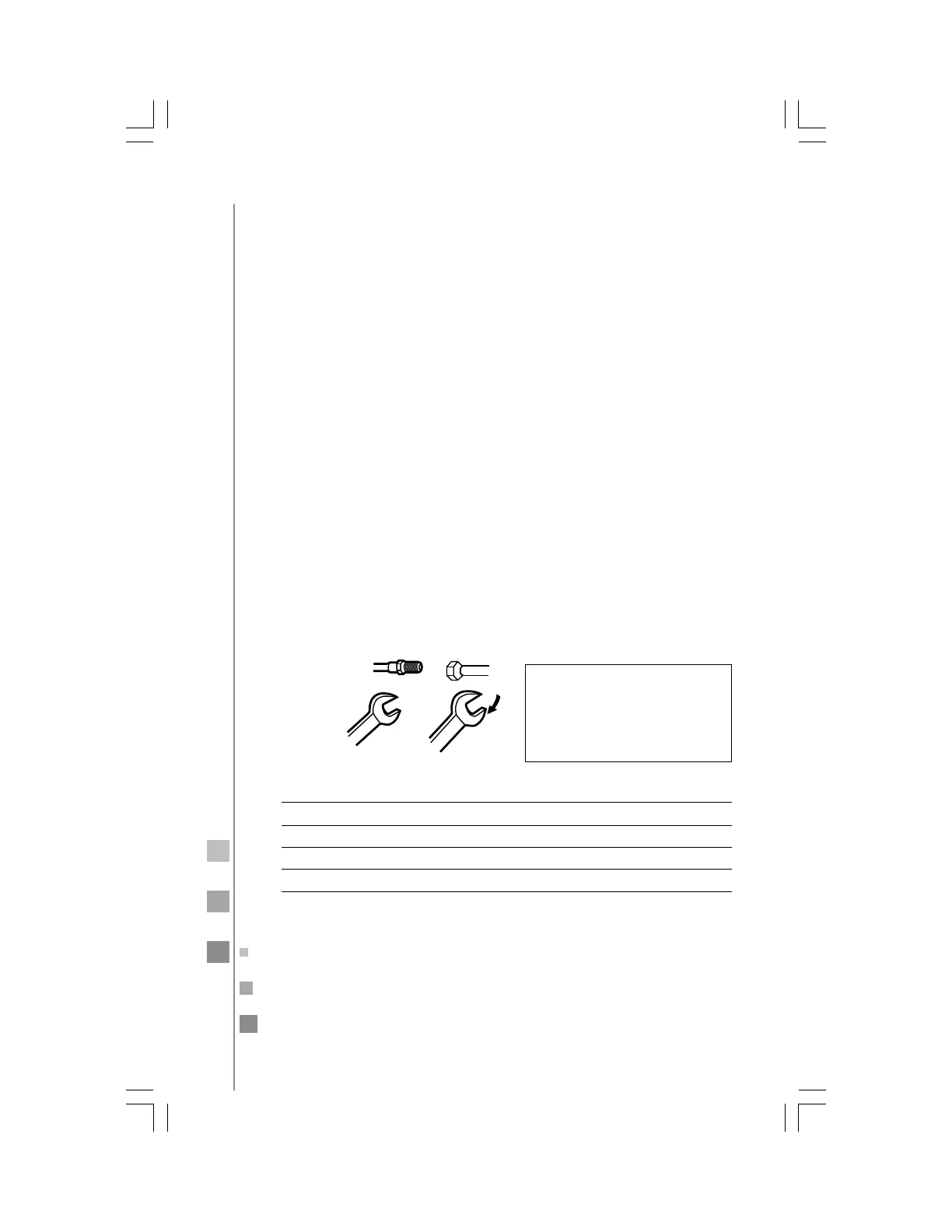

Media unión Tuerca cónica
Llave de
tuercas
Torquímetro
IMPORTANTE: El forzar la
conexión sin centrarla cuida-
dosamente podría dañar las
cuerdas y causar una fuga
de gas.
Diámetro de la tubería Torque de apriete
18 N·m
42 N·m
55 N·m
60 N·m
Tenga cuidado de que las partículas de basura, arena, etc. no ingre-
sen a la tubería. La longitud estándar para la tubería es de 4 m. La
operación de la unidad se verá afectada si la longitud supera los 7
m. Si la tubería debe alargarse, entonces debe cargarse más refrige-
rante en el sistema a razón de 20 g/m.
La carga de refrigerante adicional debe ser conducida por un técnico
calificado. Antes de cargar una cantidad adicional de refrigerante
purgue de aire las líneas de refrigerante de las unidades interna y
externa usando una bomba de vacío.
• Si el cordón de alimentación es dañado, éste debe sustituirse por
el fabricante, por su agente de servicio autorizado o por personal
calificado con el fin de evitar un peligro. El tipo de cable de co-
nexión es H05RN-F o bien 245IEC57.
• Si se quema el fusible en la tarjeta madre, reemplácelo por favor
por uno tipo T. 3.15A/250V
• Las conexiones y cableado deben ejecutarse de acuerdo con las
normas y reglamentos locales.
• Debe incorporarse un disyuntor de circuitos en una instalación de
conexión directa al suministro de energía. El disyuntor debe ser in-
terruptor de todos los polos y la distancia que hay entre sus dos
contactos no debe ser menor que 3 mm
