32
ASSEMBLAGE DU CISEAU
REMARQUE : Les dispositifs de retenue et les ciseaux utilisés devraient être vérifiés avant l’utilisation pour
détecter les signes de dommages et/ou d’usure. Remplacez-les sans délai avec de nouvelles pièces, au besoin.

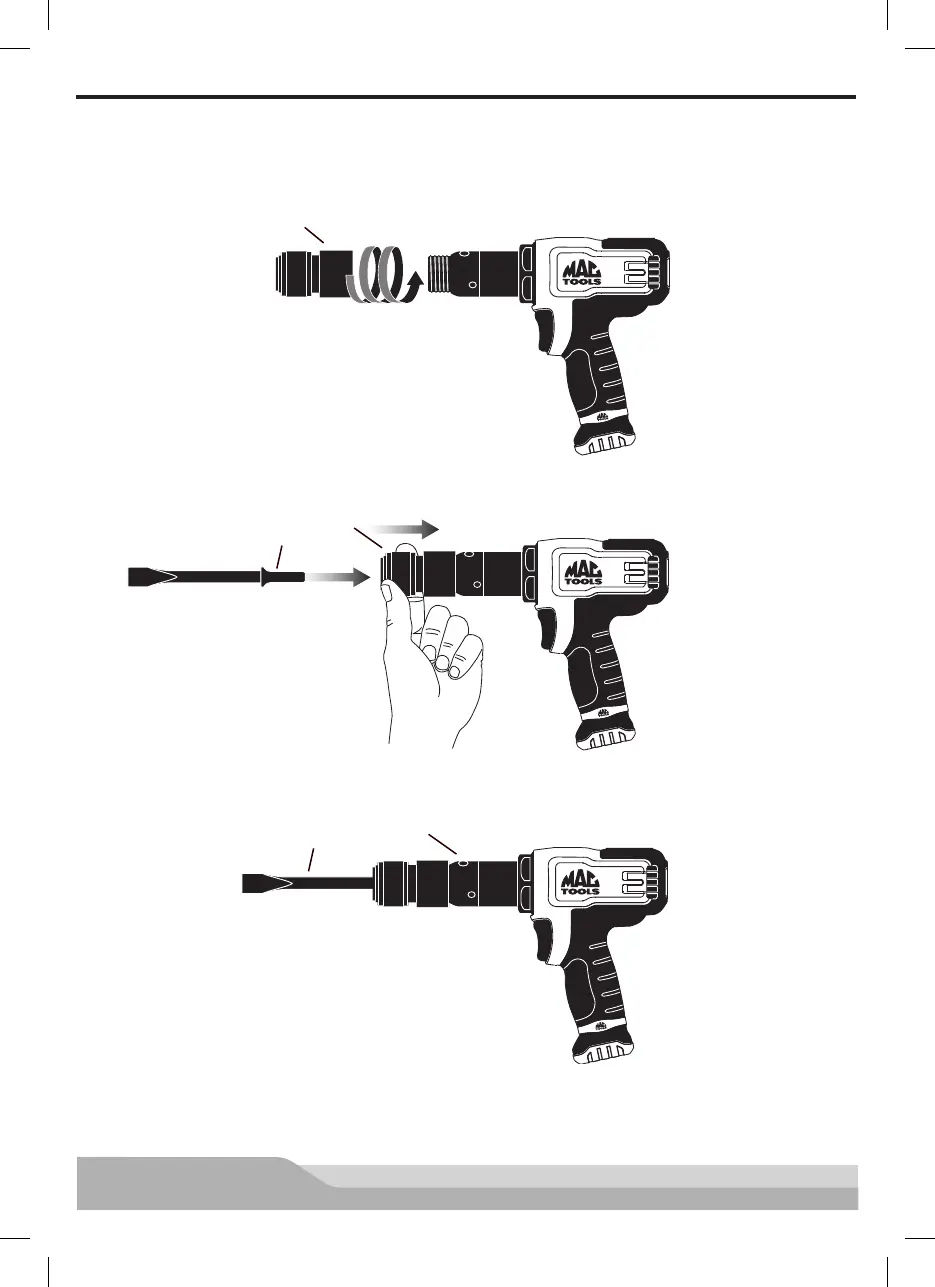

• Vissez le dispositif de retenue du ciseau (G) à l’extrémité avant de l’outil (Fig. 2).
• Tirez le collier (H) du dispositif de retenue, puis faites glisser la tige du ciseau (K) dans le collier (Fig. 3).
• Après avoir entièrement inséré le ciseau dans le cylindre (A) du marteau pneumatique, relâcher le collier
de retenue pour fixer le ciseau (J) (Fig. 4).
IMPORTANT : Le dispositif de retenue du ciseau l’empêche d’être éjecté de l’outil. Il doit être bien fixé avant
l’utilisation afin de garantir un fonctionnement sécuritaire de l’outil.
G
H
K
A
J
Fig. 3
Fig. 4
Fig. 2
