33
CARACTÉRISTIQUES TECHNIQUES
Modèle nº
Diamètre de
tige
Bore
Diameter
Taux
d'impact
Course
de piston
Niveau de bruit
(ISO 15744)
in / mm in / mm bpm in / mm Pression dB(A) Puissance dB(A)
MPH1911 0,401 / 10,2 mm 0,83 / 21 mm 2400 3,7 / 94,1 93 3* 104 3*
MPH1931 0,401 / 10,2 mm 0,83 / 21 mm 3100 2,3 / 58,9 95 3* 106 3*
Modèle nº
Niveau de
vibrations
(ISO 28927)
Consommation
moyenne d'air
Pression
de service
Poids
avec le dispositif
de retenue
Dimensions
avec le dispositif de retenue
m/s
2
cfm / l/min psi / bar lbs / kg in / mm
MPH1911 10,4 1,5** 2,6 / 73,6 90 / 6,2 6,1 / 2,8 11,2 x 2,4 x 7,7 / 285,2 x 61,7 x 196,6
MPH1931 7,4 1,5** 3,2 / 90,6 90 / 6,2 5,3 / 2,4 9,4 x 2,4 x 7,7 / 237,7 x 61,7 x 196,6
* = Incertitude d'evaluation en dB(A) ** = Incertitude d'evaluation en m/s²

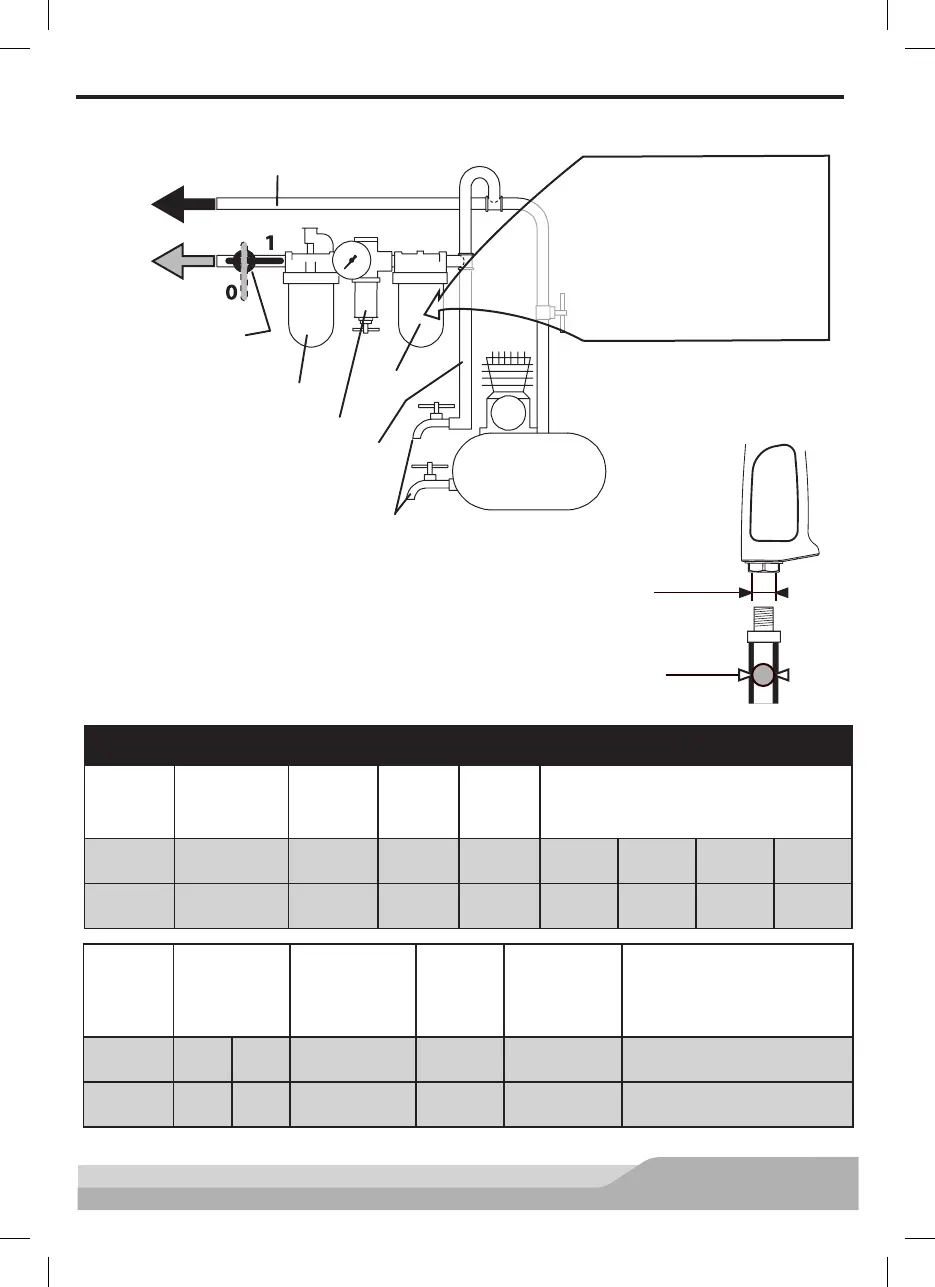

MISE EN SERVICE DE L’OUTIL
SOUPAPE DE
SÉCURITÉ
LUBRIFICATEUR
RÉGULATEUR
VERS LE
SYSTÈME D’AIR
PURGER RÉGULIÈREMENT
COMPRESSEUR
BRANCHER UNE LIGNE 2 FOIS LA
TAILLE DE L’EMBOUCHURE DE
L’OUTIL PNEUMATIQUE
FILTRE
VERS L’OUTIL
PNEUMATIQUE
LIGNES PRINCIPALES 3 FOIS LA
TAILLE DE L’EMBOUCHURE DE
L’OUTIL PNEUMATIQUE
Un filtre à air doit être placé
entre le compresseur d’air et
le lubrificateur pour favoriser
l’alimentation en air propre
vers le marteau pneumatique.
L’eau, la saleté, et les dépôts
peuvent endommager le
marteau pneumatique.
RACCORD POUR DÉBIT
STANDARD NPT 1/4 PO
TUYAU À AIR, D. INT.
DE 10 mm (3/8 PO) MIN.
Fig. 5
Fig. 6
