MacAllister MWDV20L - Para Começar

PT
1
8
6
7
9
2
4
5
10
3

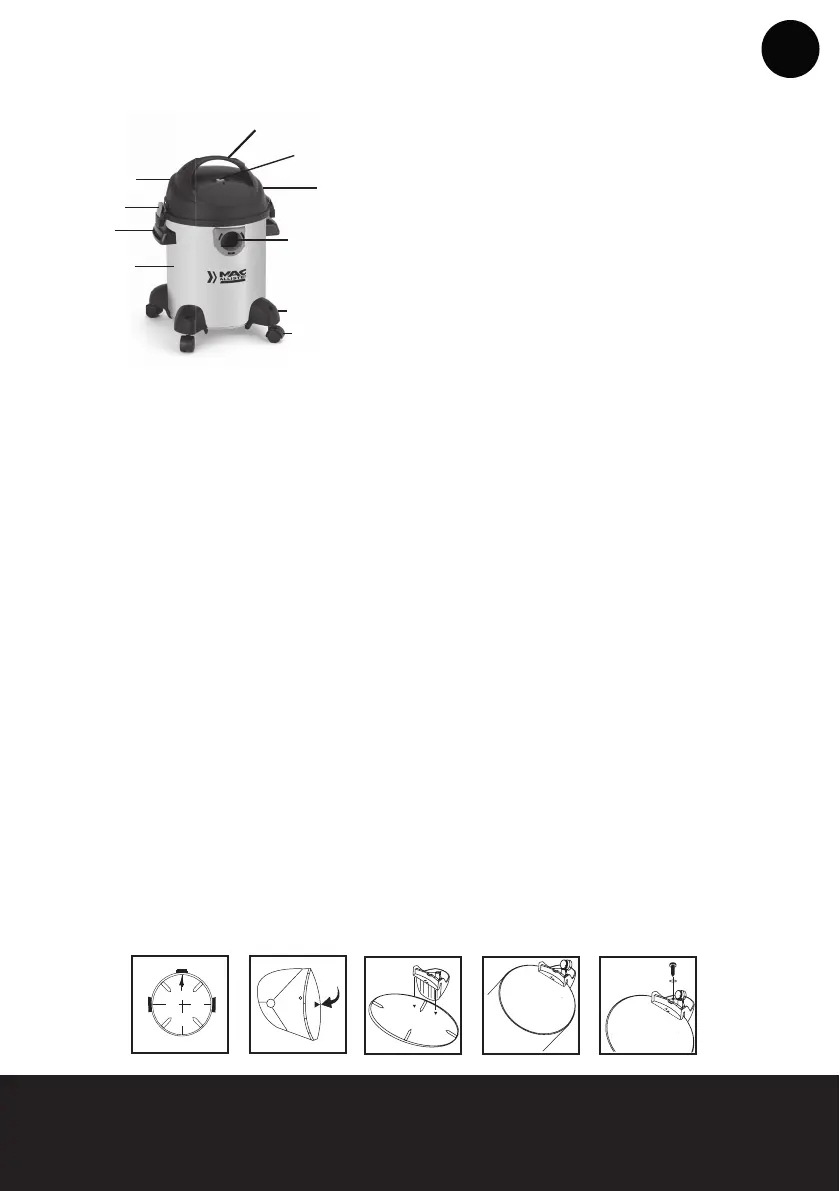

1. Interruptor de ligado/desligado
2. Pega para transporte
3. Porto de aspiração
4. Pega de transporte do depósito
5. Suporte da roda
6. Roda
7. Fechos de aperto do depósito
8. Armazenamento do cabo de alimentação
9. Depósito do aspirador
10. Conjunto do motor
DESCRIÇÃO
Para Começar
AVISO: Antes de realizar qualquer ajuste ou procedimento de manutenção, certique-se
sempre de que o aparelho está desligado e que a cha está desconectada da tomada. Instale
o ltro apropriado antes de colocar o conjunto do motor no depósito. Para obter informações
complementares relativas à instalação do ltro de espuma, consulte a secção “Funcionamento”.
Retire o aspirador e todos os acessórios da embalagem. Abra os fechos de aperto com os dedos
e retire o conjunto do motor do depósito. Depois, retire os acessórios do depósito. Com o cabo de
alimentação desconectado da tomada e o conjunto do motor retirado do depósito, rode o depósito
para que a base que orientada para cima. Coloque os suportes das rodas e as respetivas rodas
seguindo as instruções correspondentes ao seu modelo.
MONTAGEM DO SISTEMA DE RODAS
1. De frente para a parte inferior e tendo o porto de aspiração como referência (ponto Norte),
marque as linhas “A”, com um marcador ou lápis, a Nordeste e a Sudoeste. A seguir, marque
as linhas “B”, a Noroeste e a Sudeste, tal como se indica na gura.
2. Se os suportes das rodas e as rodas estiverem empacotados juntos, retire as tas e separe-
os.
3. Pegue o suporte das rodas marcado com a letra A. Alinhe a seta marcada no suporte com a
linha “A” marcada na base do depósito.
4. Coloque a ranhura do suporte sobre o rebordo do depósito e pressione até o suporte
encaixar na base do depósito.
5. Fixe os suportes com os parafusos e arruelas fornecidos.
6. Repita a operação com os suportes marcados com a letra B.
7. Coloque a unidade do motor novamente sobre o depósito.
7
B
BA
A
Parte inferior do depósito
A
Seta
A
Parte inferior
do depósito
