FR
7
1
8
6
7
9
2
4
5
10
3

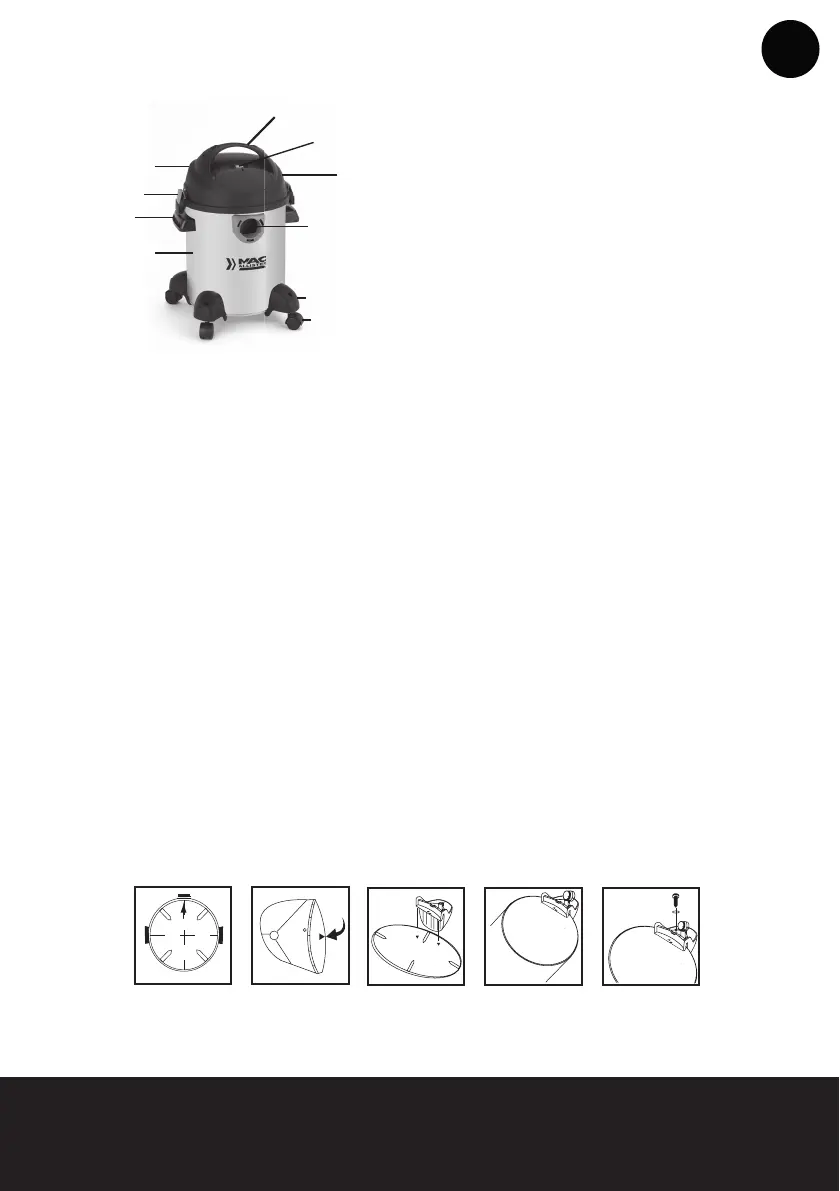

1. Interrupteur Marche/Arrêt
2. Poignée de transport
3. Orice d’aspiration
4. Poignée de transport du réservoir
5. Pied à roulette
6. Roulette
7. Pince de xation du réservoir
8. Rangement du cordon d'alimentation
9. Réservoir
10. Bloc-moteur
Pour commencer
AVERTISSEMENT : assurez-vous toujours que l’appareil est éteint et que la che est débranchée
de l’alimentation électrique avant d’effectuer des réglages ou des travaux de maintenance.
Installez le ltre approprié avant de remettre le bloc-moteur en place sur le réservoir. Pour plus
d’informations sur l’installation des ltres, reportez-vous au paragraphe « Utilisation ». Sortez
l’aspirateur et tous les accessoires de l’emballage. Ouvrez les pinces de xation avec vos
pouces et retirez le bloc-moteur du réservoir. Puis, sortez les accessoires du réservoir. Le câble
d’alimentation étant débranché et le bloc-moteur démonté du réservoir, retournez celui-ci de
manière à ce que le fond soit orienté vers le haut. Montez les pieds et les roulettes conformément
aux instructions suivantes, selon le modèle de votre appareil.
MONTAGE DU SYSTÈME DE ROULETTES
1. Regardez le fond du réservoir, l'orice d'aspiration étant positionné à 12 heures, puis, avec
un crayon ou un stylo-feutre, tracez des repères désignés par la lettre A positionnés à environ
1 h 30 et 7 h 30 et par la lettre B à 4 h 30 et 10 h 30, comme indiqué.
2. Si les pieds à roulettes ont été livrés attachés ensemble, détachez-les.
3. Alignez le pied à roulette marqué de la lettre A avec la èche située sur le pied ;
4. la èche du gabarit étant également marquée de la lettre A.
5. Placez la rainure située sur le pied au bord du réservoir et appuyez jusqu'à ce que le pied à
roulette soit bien serré contre le socle du réservoir.
6. Fixez le pied à l'aide des vis et rondelles fournies.
7. Procédez de la même façon avec les pieds marqués « B ».
8. Remettez le bloc-moteur en place sur le réservoir.
MONTAGE DE LA POIGNÉE LATÉRALE DU RÉSERVOIR
Fixez les poignées latérales sur le réservoir avec les vis fournies.
DESCRIPTION
B
BA
A
Fond du réservoir
A
Flèche
A
Fond du réservoir
