Système pour DJ

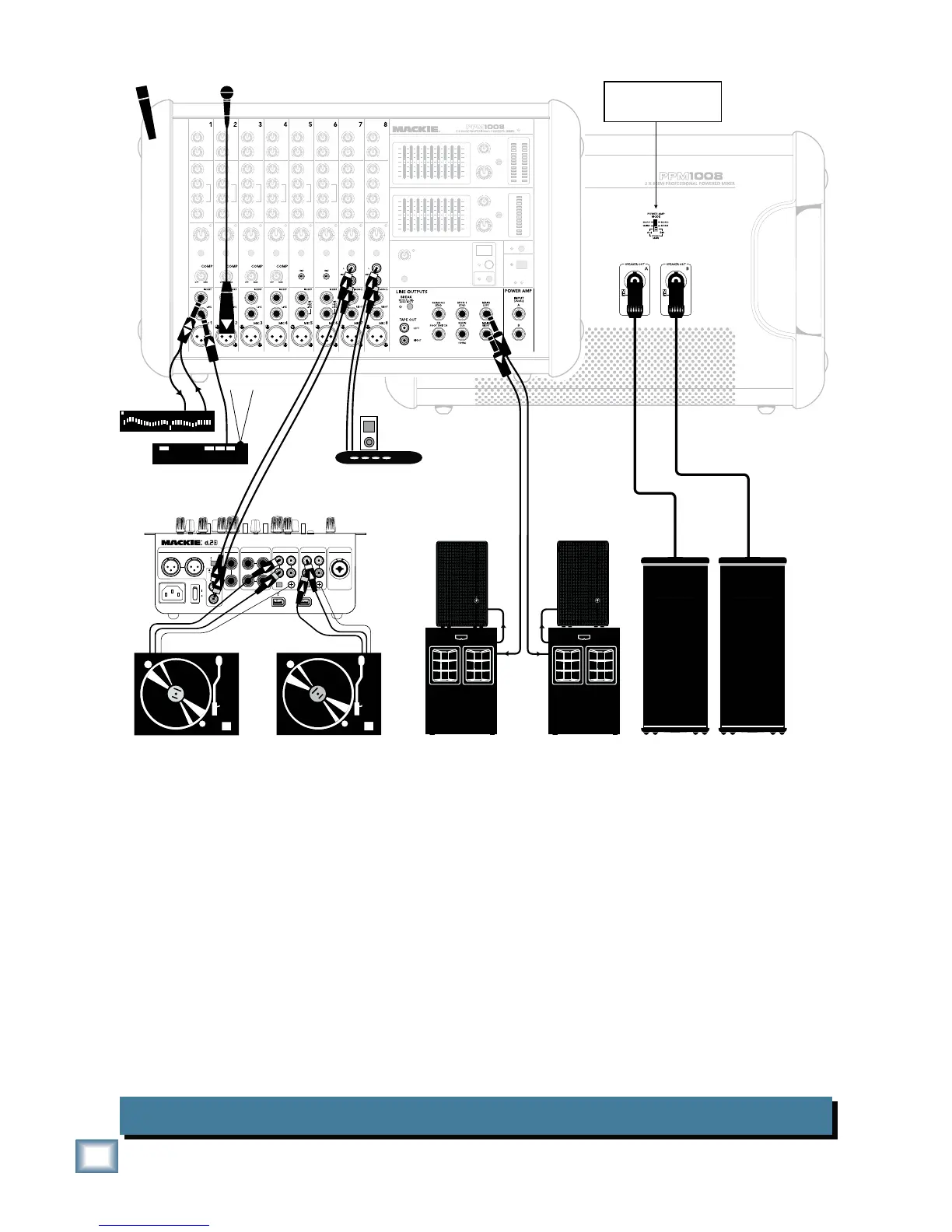

Dans cet exemple, un récepteur pour micro sans fil est connecté à l'entrée ligne de la voie 1, un égali-
seur graphique est relié au connecteur d'insertion de la voie 1 (pour supprimer le Larsen produit par le
micro sans fil), un micro est connecté à la voie 2 et une station pour iPod est reliée aux entrées RCA de la
voie 8.
Deux platines sont connectées à une console Mackie d.2 Pro, dont la sortie RCA est reliée aux entrées
RCA sur la voie 7 de la console amplifiée. Utilisez les fonctions DJ sophistiquées de la d.2 Pro pour béné-
ficier d'un contrôle optimal sur vos platines. Utilisez la console amplifiée pour délivrer le signal de sortie
de la d.2 Pro et contrôler les signaux des micros et du iPod.
Le sélecteur Power Amp Mode est réglé de façon à acheminer le mixage stéréo principal aux enceintes
passives, qui sont reliées aux sorties haut-parleur.
Des enceintes actives Mackie HD1521 et des Subwoofers actifs sont reliés aux sorties ligne Main Mix
pour restituer le mixage stéréo principal dans la salle.
