Manuel d’instructions du Macurco RD-XX
RÉV – 1.0 [34-2900-0511-7] 16 | Page

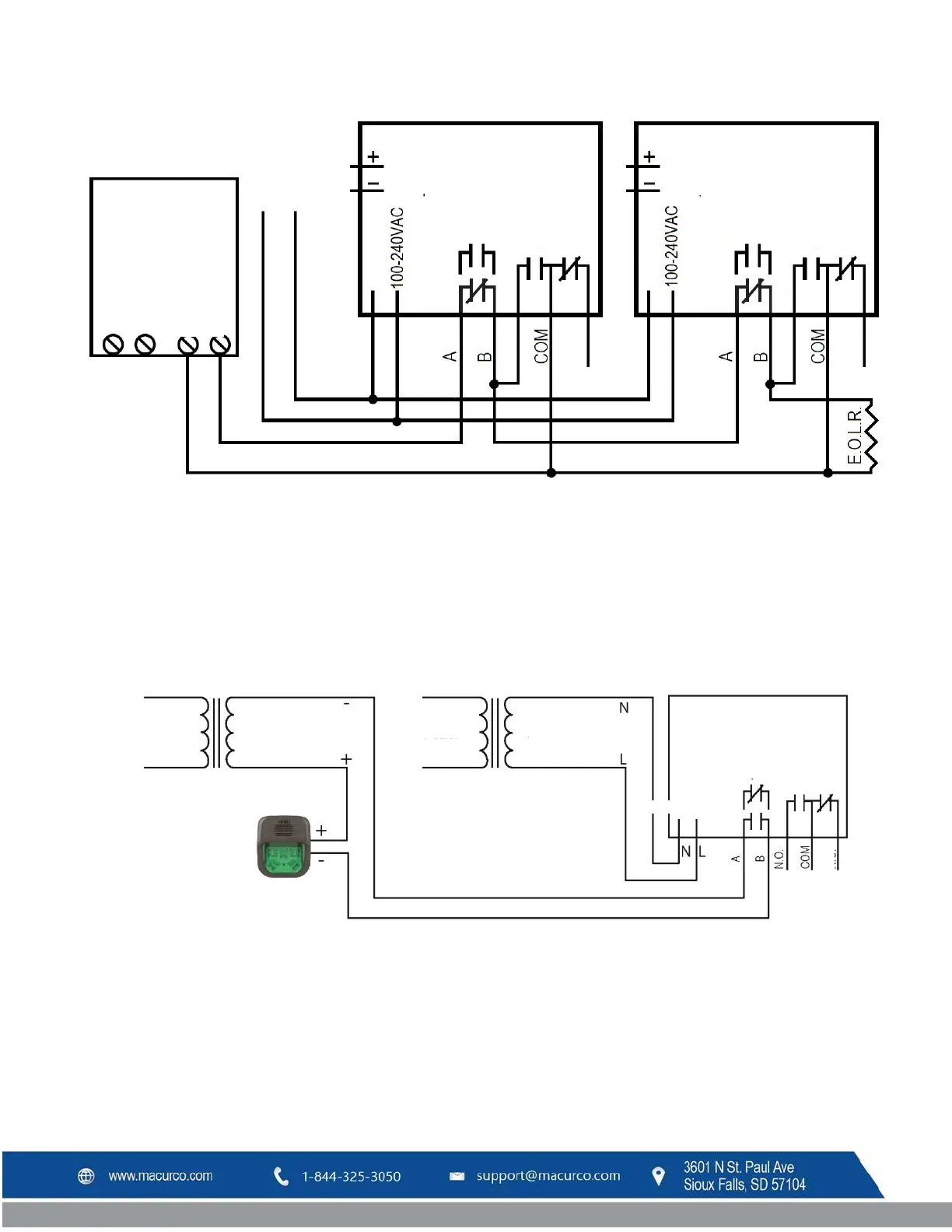

Figure 3-15: Schéma du panneau de commande de l’avertisseur alternatif (Série 12)
Dans le cadre de cette application (voir ci-dessus), le relais ventilateur ou primaire sert de relais avertisseur à faible concentration. Le relais
avertisseur ou secondaire sert quant à lui de relais de supervision lorsqu’il est utilisé dans le cadre d’une configuration normale. Le RD-12
surveille toutes les fonctions critiques de l’appareil grâce à des diagnostics logiciels qui testent et vérifient continuellement le fonctionnement
de l’équipement. Si une anomalie est détectée, l’équipement bascule en sureté intégrée/mode Erreur, ou en état de défaillance. En cas de
mode Erreur, les relais ventilateur* et avertisseur s’enclenchent, indiquant ainsi une défaillance au panneau de commande. L’affichage du RD-
12 transmet l’information à l’utilisateur. *Voir Réglage du ventilateur en cas de défaillance.
Figure 3-16: Branchements de l’avertisseur sonore/visuel (Série 12)
de l'avertisseur
-20 mA
Fonctions auxiliaires telles
que les composeurs
Circuit de déclenchement
N.O. ou N.F.
-20 mA
SECTEUR 120 V CA
sonore/lumineux
16-33 V CD
