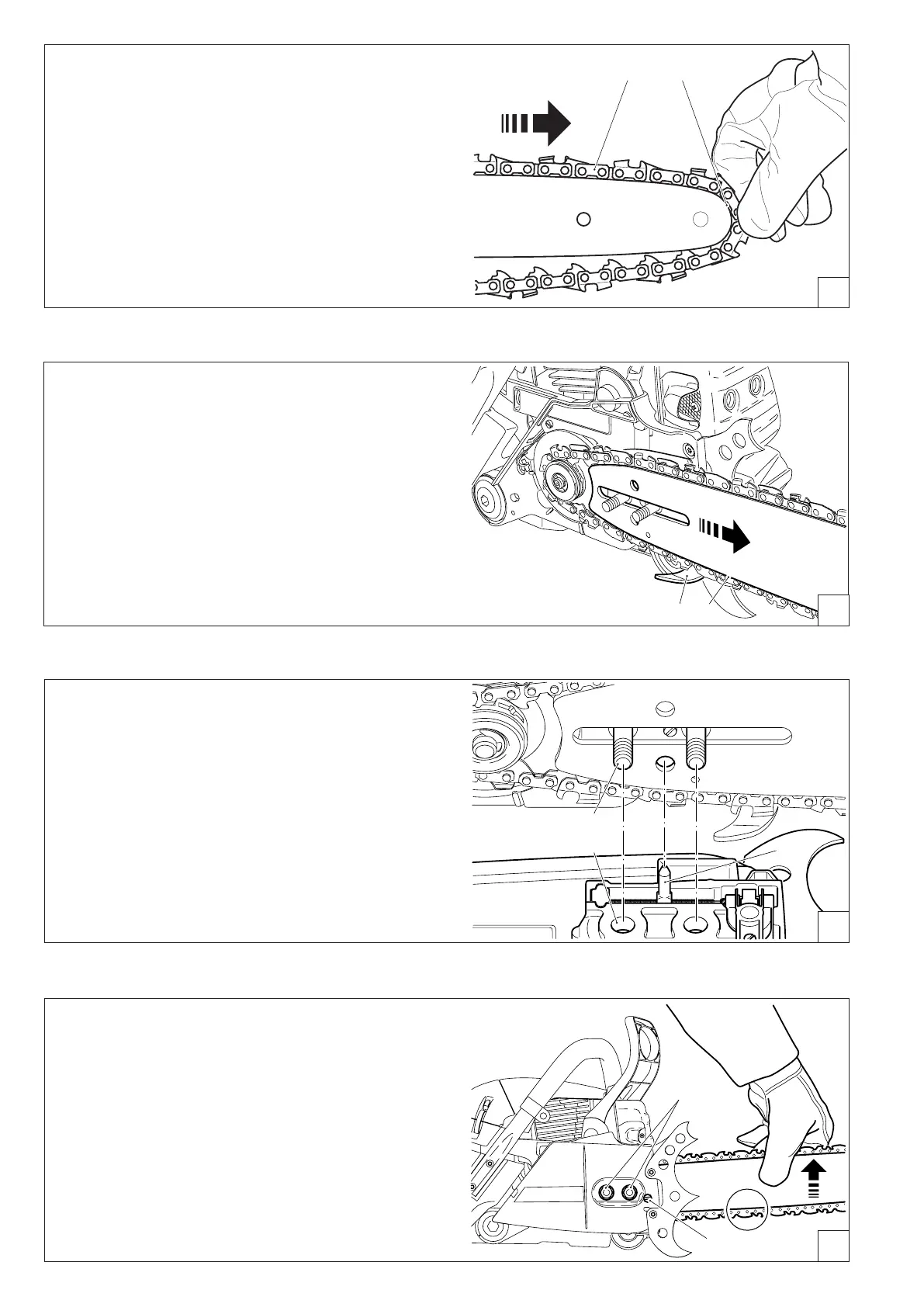

Poser la chaîne de sciage au-dessus de l’intercepteur de
chaîne (9).
Tendre le rail dans le sens de la èche de façon à ce que la
chaîne de sciage soit contre la face inférieure du rail (10).
Guider la chaîne de sciage (6) autour de l’étoile de renvoi (8)
du guide de la chaîne, en tirant légèrement la chaîne de sciage
dans le sens de la èche.
G
H
Tendre la chaîne de sciage
Relever légèrement la pointe du guide de la chaîne de sciage et
tourner la vis de tension de la chaîne (13) vers la droite (dans
le sens des aiguilles d’une montre) jusqu’à ce que la chaîne
s’applique sur la face inférieure du rail (voir cercle).
Continuer à relever la pointe du guide et serrer les écrous de
xation (2) à bloc avec la clé combinée.
NOTE:
Pour retendre la chaîne de sciage, desserrer légèrement les
deux écrous de xation (2).
Aligner les trous de réception de la protection de la roue à chaîne
(3) sur les goujons (11).
En tournant la vis de tension de chaîne (H/13), faire corre-
spondre le goujon de tension de chaîne (12) au trou percé de
la chaîne.
Poser la protection de la roue à chaîne.
Serrer les écrous de xation (H/2) à la main.
F
E
