Регулировка угла отрезки
Инструмент тщательно подрегулирован и
отцентрирован на заводе, но грубое обращение
может повлиять на центровку. Если Ваш инструмент
отцентрирован не правильно, выполните
следующее:
1. Угол резки
Полностью нажмите раму в сторону направляющей
планки и затяните два зажимных винта, чтобы
зафиксировать раму.
Отвинтите захват, который закрепляет поворотную
основу. Поверните поворотную основу так, чтобы
указатель указывал на 0° на шкале отрезки. Затем
слегка поверните поворотную основу немного по
часовой стрелке и против часовой стрелки, чтобы
поворотная основа зафиксировалась в вырезе
положения отрезки 0°. (Оставьте, как есть, если
указатель не указывает на 0°.) Отвинтите
шестигранные болты, которые закрепляют
направляющую планку, используя торцевой гаечный
ключ. (Рис. 42)
Опустите полностью ручку и зафиксируйте ее в
опущенном положении, нажав на стопорный штырь.
Придайте прямой угол стороне лезвия и лицевой
поверхности направляющей планки, используя
треугольную линейку, плотничный угольник и т.д.
Затем надежно затяните шестигранные болты на
направляющей планке в направлении с правой
стороны. (Рис. 43)
Убедитесь в том, что указатель на индикаторной
планке указывает на 0° на шкале отрезки. Если
указатель не указывает на 0°, отвинтите винты,
которые закрепляют индикаторную планку, и
подрегулируйте ее так, чтобы указатель указывал
на 0°. (Рис. 44)
2. Угол наклона
1. Угол наклона 0°
Нажмите раму в сторону направляющей планки
и затяните два зажимных винта, чтобы
зафиксировать раму. Опустите полностью ручку
и зафиксируйте ее в опущенном положении,
нажав на стопорный штырь. Ослабьте рычаг на
задней части инструмента.
Поверните регулировочный болт угла наклона 0°
(нижний болт) на правой стороне кронштейна
два или три оборота против часовой стрелки,
чтобы наклонить лезвие направо. (Рис. 45)
Аккуратно совместите под прямым углом
сторону лезвия с верхней поверхностью
поворотной основы, используя треугольную
линейку, рейсшину и т.д., поворачивая
регулировочный болт угла наклона 0° по часовой
стрелке. Затем надежно завинтите рычаг.
(Рис. 46)
Убедитесь в том, что указатель на кронштейне
указывает 0° на наклонной шкале на держателе
кронштейна. Если он не указывает на 0°,
отвинтите винт, который закрепляет указатель,
и подрегулируйте указатель так, чтобы он
указывал на 0°. (Рис. 47)
2. Угол наклона 45°
Подрегулируйте угол наклона 45° только после
выполнения регулировки угла наклона 0°. Для
регулировки угла наклона 45° влево отвинтите
рычаг и наклоните лезвие пилы полностью
влево. Убедитесь в том, что указатель на
кронштейне указывает 45° на наклонной шкале
на держателе кронштейна. Если указатель не
указывает 45°, поверните регулировочный болт
угла наклона 45° (верхний болт) на правой
стороне кронштейна до тех пор, пока указатель
не укажет на 45°. (Рис. 48)

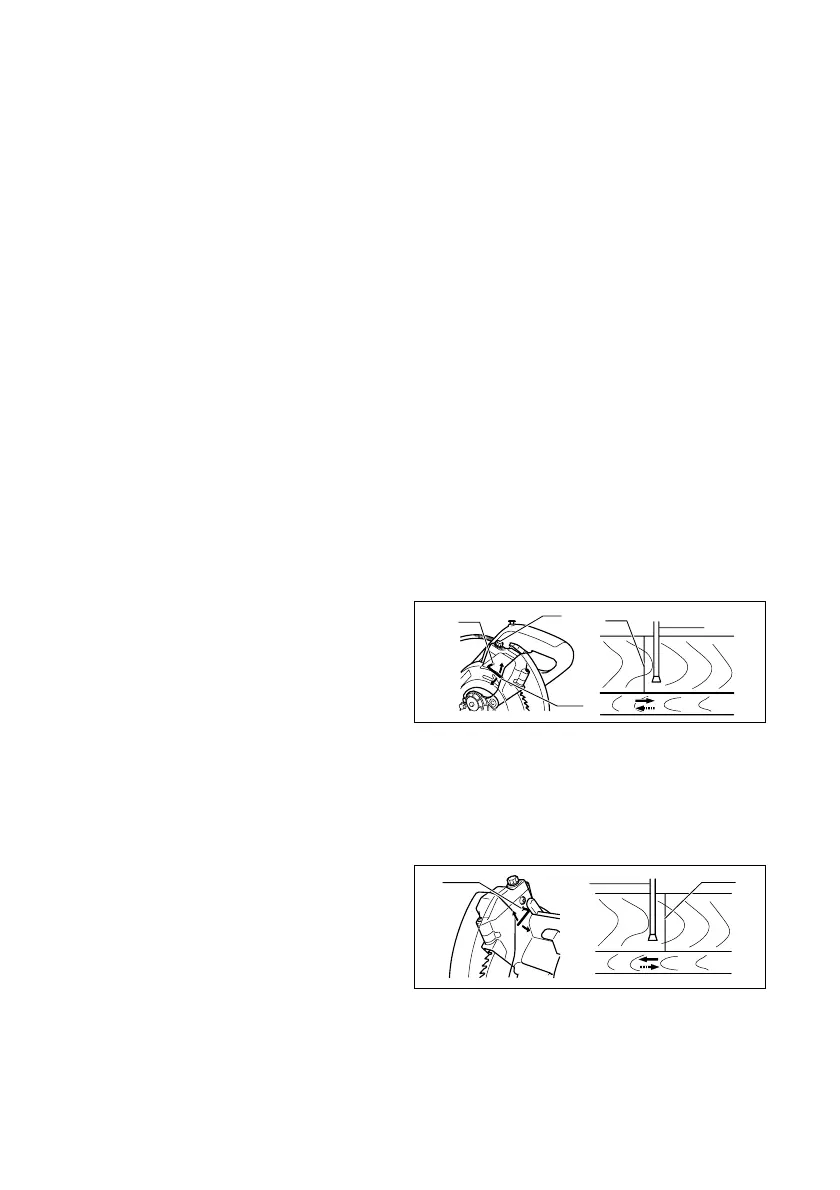

Регулировка позиции линии лазера
(Рис. 49 и 50)
Для моделей LS0714FL, LS0714L
ПРЕДОСТЕРЕЖЕНИЕ:
• Так как инструмент подсоединен к сети, когда
регулируется позиция линии лазера, то
соблюдайте предельную осторожность, особенно
относительно операции переключения. Случайное
переключение пускового механизма приведет к
непреднамеренному запуску инструмента и к
травме.
ПРЕДУПРЕЖДЕНИЕ:
• Никогда не смотрите непосредственно на луч
лазера. Прямой луч лазера повредит Ваши глаза.
• Никогда не ударяйте инструмент и не трясите его.
Тряска или удар приведет к неправильной позиции
линии лазера, повреждению излучающего
устройства луча лазера или сокращению срока
службы инструмента.
Во время регулировки линия лазера появляется
с левой стороны лезвия пилы
1 Завинтите, чтобы изменить диапазон
перемещения регулировочного винта
2 Регулировочный винт
3 Шестигранный гаечный ключ
4 Линия лазера
5 Лезвие пилы
Во время регулировки линия лазера появляется
с правой стороны лезвия пилы
1 Завинтите, чтобы изменить диапазон
перемещения регулировочного винта
2 Лезвие пилы
3 Линия лазера
1
2
3
4
5
1
2
3
