36
solutions creator
TC 522 - TC 528
ITALIANO ENGLISH
L-L SYSTEM
Il sistema L-L ( g.47), può essere applicato su tutta la
gamma degli smontagomme automatici M&B (TC522 e
TC528) mantenendo inalterate le caratteristiche di base
delle macchine.
Questo dispositivo funziona solo quando il
braccio verticale è bloccato.
Per bloccarlo, agire sulla manopola come indi-
cato in gura 47a.
• Posizionare la torretta di montaggio sul bordo del cerchio
e bloccarla con l’apposita manopola ( g.47a).
• Con il comando di gura 47b, azionare il dispositivo per
l’operazione di montaggio e smontaggio.
IMPORTANTE: Nelle operazioni di smontaggio del
primo tallone, per agevolare l’ingresso dell’utensile di
smontaggio, mantenere premuto il pedale di rotazione
del piatto autocentrante ( g.1-A).

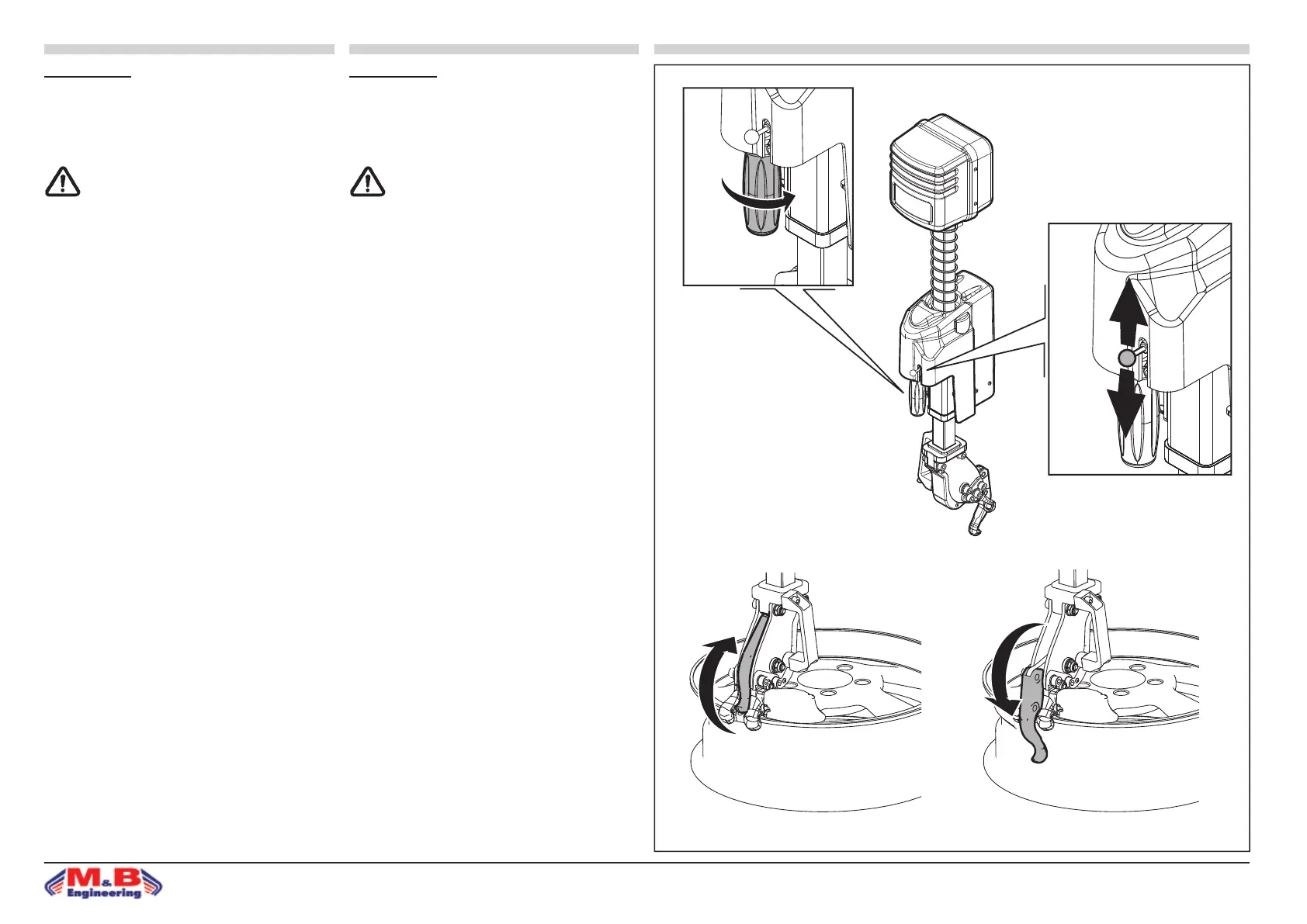

L-L SYSTEM
e L-L system ( g.47), can be applied to the whole range
of M&B automatic tyre chengers (TC522 and TC528) wi-
thout changing the basic features of the machine.
is device functions only when the vertical
arm is locked.
To lock it, turn the handle as shown in gure
47a.
• Position the mounting column on the edge of the rim and
lock it in position with the relevant handle( g. 47a).
• With the control in g. 47b, activate the device for
mounting and demounting operations.
IMPORTANT: During the demounting operations on
the rst bead, keep the chuck plate rotation pedal pres-
sed to assist the entry of the demounting tool ( g. 1-A).
g.47
g.47a
g.47b
1
2
1
2
-
TC 525
