2-52

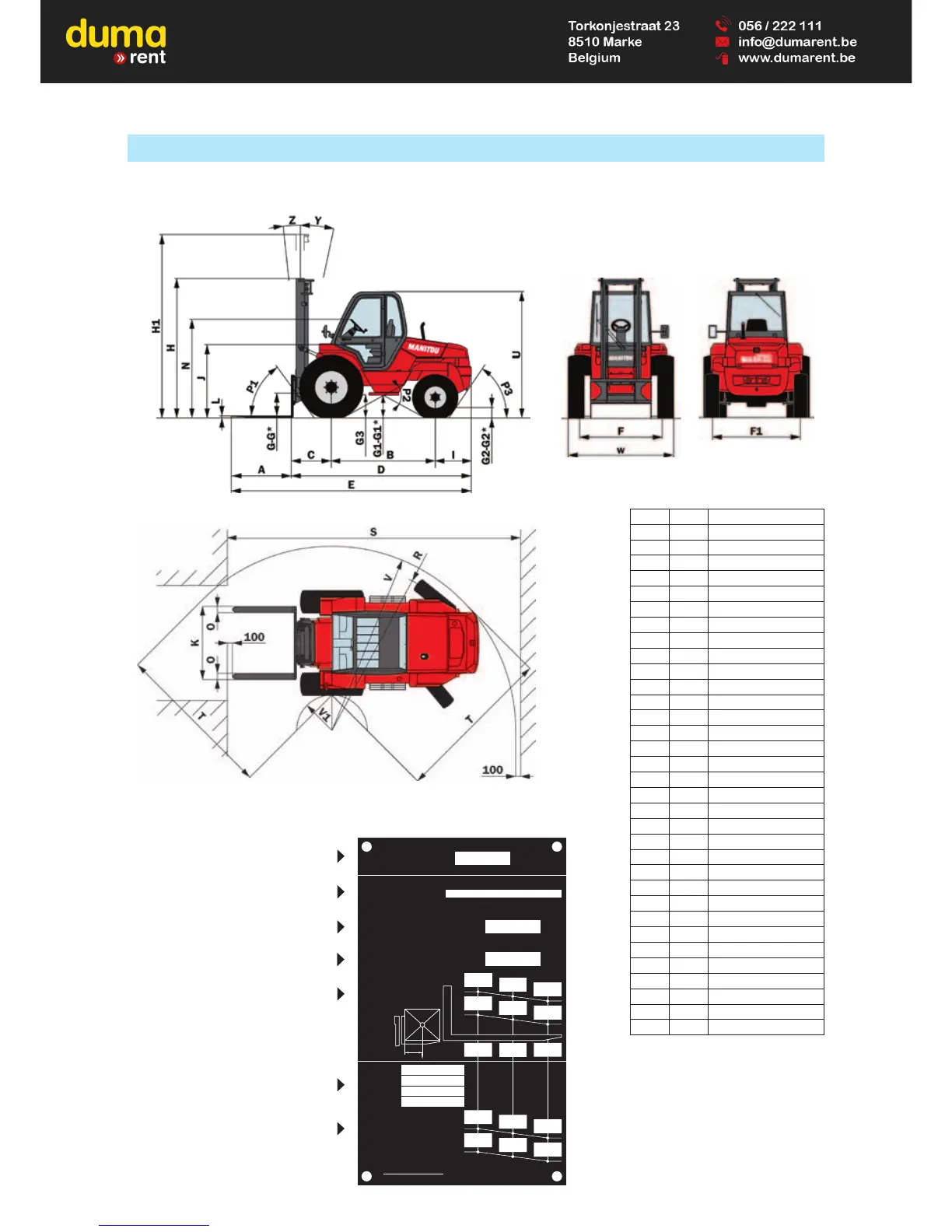

DIMENSIONS AND LOAD CHART
M 30-4 Turbo Série 3-E3
A mm 1200
B mm 2080
C mm 810
D mm 3635
E mm 4835
F mm 1670
F1 mm 1760
G mm 495
G* mm 455
G1 mm 395
G1* mm 380
G2 mm 290
G2* mm 300
G3 mm 480
H mm 2785
H1 mm 4815
I mm 745
J mm 1480
K mm 1470
L mm 40
N mm 1960
O mm 125
P1 °54
P2 ° 57,5
P3 ° 56,5
R mm 3930
S mm 6280
T mm 3115
U mm 2540
V mm 4070
V1 mm 1350
W mm 2105
Y °12
Z °6
G - G1 - G2 - G3 = Unladen
G* - G1* - G2* = Rated load
H - H1 = Standard mast DUPLEX 3M70
D
D : mm
mm
kg
mm
1
2
1
2
CAPACITE NOMINALE
RATED CAPACITY
NENNKAPAZITÄT
CAPACIDAD NOMINAL
CAPACITÀ NOMINALE
CAPACITES EFFECTIVES
ACTUAL CAPACITIES
EFFEKTIVE KAPAZITÄT
CAPACIDAD EFECTIVA
CAPACITÀ EFFETTIVA
CAPACITES EFFECTIVES
ACTUAL CAPACITIES
EFFEKTIVE KAPAZITÄT
CAPACIDAD EFECTIVA
CAPACITÀ EFFETTIVA
n$:
1 - Jusqu'à hauteur de levée
Up to height of
Bis zur hubhöhe
Hasta altura de elevación
Sino ad altezza di sollevamento
2 - Pour hauteur maximale de
For maximum height of
Für maximale Höhe
Para altura máxima de
Per altezza massima di
MAT VERTICAL
VERTICAL MAST
VERTIKALER MAST
MASTIL VERTICAL
RAMPA VERTICALE
EQUIPEMENT
ATTACHMENT
ZUBEHÖR
EQUIPO
ATTREZZATURA
Q : kg
3700
3000
-
-
-
-
3000
2750
1960
500 600 1100
-
-
-
3000
2750
1960
60E-SS-B621
100E-SS-B551
100E-SS-B687
-
239159
SUIVANT NORME EN 1726-1
RATED CAPACITY
ACTUAL CAPACITIES
(according to standard EN 1726-1)
1 - Up to height of
2 - For maximum height of
VERTICAL MAST
ATTACHMENT
ACTUAL CAPACITIES
647003 EN (03/01/2012)
