Manitou MC 60 Turbo POWERSHIFT Serie 3-E3 User Manual

2-54

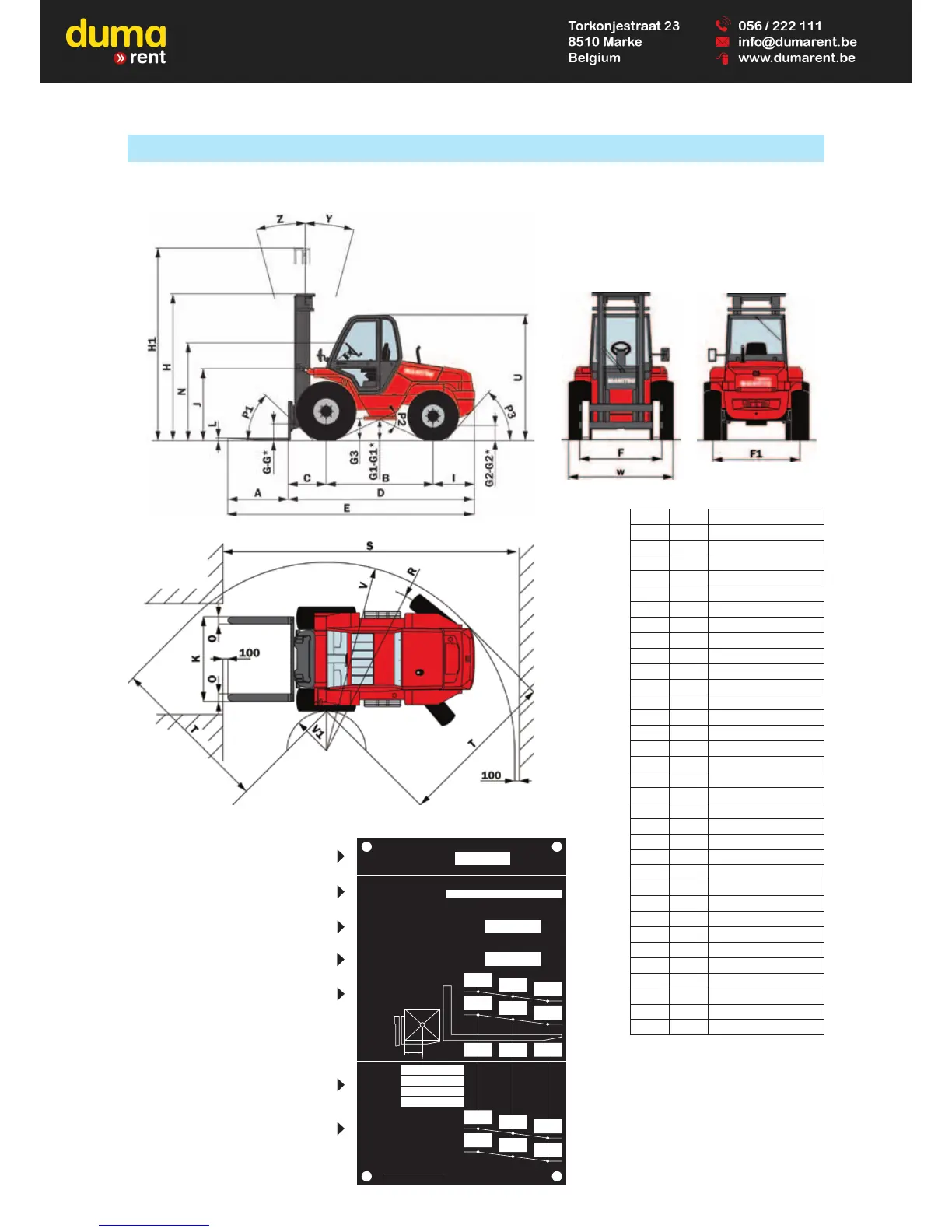

DIMENSIONS AND LOAD CHART
M 50-4 Turbo Série 3-E3
A mm 1200
B mm 2124
C mm 762
D mm 3745
E mm 4945
F mm 1620
F1 mm 1740
G mm 265
G* mm 210
G1 mm 375
G1* mm 355
G2 mm 310
G2* mm 335
G3 mm 360
H mm 2910
H1 mm 4815
I mm 859
J mm 1435
K mm 1670
L mm 50
N mm 1925
O mm 150
P1 ° 43,5
P2 °50
P3 ° 48,5
R mm 3985
S mm 6337
T mm 3363
U mm 2495
V mm 4155
V1 mm 1120
W mm 2080
Y °15
Z °15
G - G1 - G2 - G3 = Unladen
G* - G1* - G2* = Rated load
H - H1 = Standard mast DUPLEX 3M70
D
D : mm
mm
kg
mm
1
2
1
2
CAPACITE NOMINALE
RATED CAPACITY
NENNKAPAZITÄT
CAPACIDAD NOMINAL
CAPACITÀ NOMINALE
CAPACITES EFFECTIVES
ACTUAL CAPACITIES
EFFEKTIVE KAPAZITÄT
CAPACIDAD EFECTIVA
CAPACITÀ EFFETTIVA
CAPACITES EFFECTIVES
ACTUAL CAPACITIES
EFFEKTIVE KAPAZITÄT
CAPACIDAD EFECTIVA
CAPACITÀ EFFETTIVA
n$:
1 - Jusqu'à hauteur de levée
Up to height of
Bis zur hubhöhe
Hasta altura de elevación
Sino ad altezza di sollevamento
2 - Pour hauteur maximale de
For maximum height of
Für maximale Höhe
Para altura máxima de
Per altezza massima di
MAT VERTICAL
VERTICAL MAST
VERTIKALER MAST
MASTIL VERTICAL
RAMPA VERTICALE
EQUIPEMENT
ATTACHMENT
ZUBEHÖR
EQUIPO
ATTREZZATURA
Q : kg
3700
5000
-
-
-
-
5000
3800
3400
600 1000 1200
-
-
-
4700
3600
3200
TDLA50N 1670
TDLA50N 2000
-
-
239178
SUIVANT NORME EN 1726-1 annexe H.
RATED CAPACITY
ACTUAL CAPACITIES
(according to standard EN 1726-1)
1 - Up to height of
2 - For maximum height of
VERTICAL MAST
ATTACHMENT
ACTUAL CAPACITIES
647003 EN (03/01/2012)
