Instructions d’installation Section 2
28
Part Number 040001360 6/14

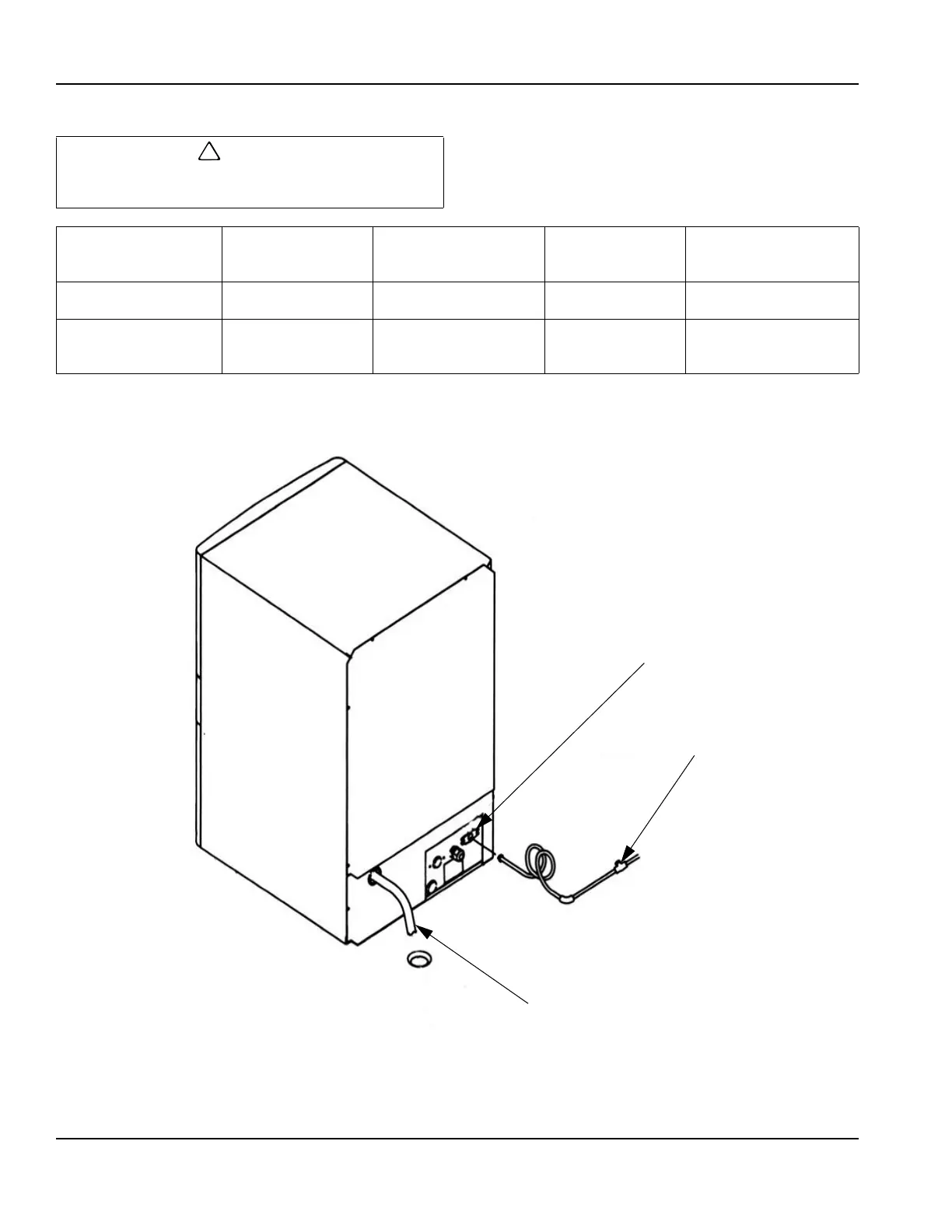

DIMENSIONNEMENT/RACCORDEMENT DES CONDUITES D’ALIMENTATION EN EAU ET D’ÉVACUATION
1
Min. = Minimum
2
Max. = Maximum
Dimensionnement/Raccordement types des conduites d’alimentation en eau et d’évacuation
La tuyauterie doit être conforme aux codes locaux
et régionaux.
Température de
l’eau
Pression d’eau
Raccordement de
la machine à
glaçons
Dimension de tubulure
jusqu’à raccordement
de machine à glaçons
Arrivée d’eau pour la
fabrication de glaçons
0,6 °C (33 °F) Min.
1
32,2 °C (90 °F) Max.
2
137,9 kPA (20 psi) Min.
1
551,5 kPA (80 psi) Max.
2
Connexion de tuyau
mâle de 3/8"
0,95 cm (3/8") diamètre
intérieur minimum
Évacuation d’eau pour
la fabrication de
glaçons/le bac
—— ——
Tube flexible de
1,59 cm (5/8") de
diamètre intérieur
1,59 cm (5/8") diamètre
intérieur minimum
ROBINET D’ARRÊT
D’EAU
TUBE D’ARRIVÉE D’EAU DE
FABRICATION DE GLAÇONS
DE D.I. MIN. DE 0,95 cm (3/8")
ÉVACUATION D’EAU DE
FABRICATION DE GLAÇONS/
DE BAC DE D.I. MIN. DE
1,59 cm (5/8")
