8 Manual del operador
Ensamble (continuación)

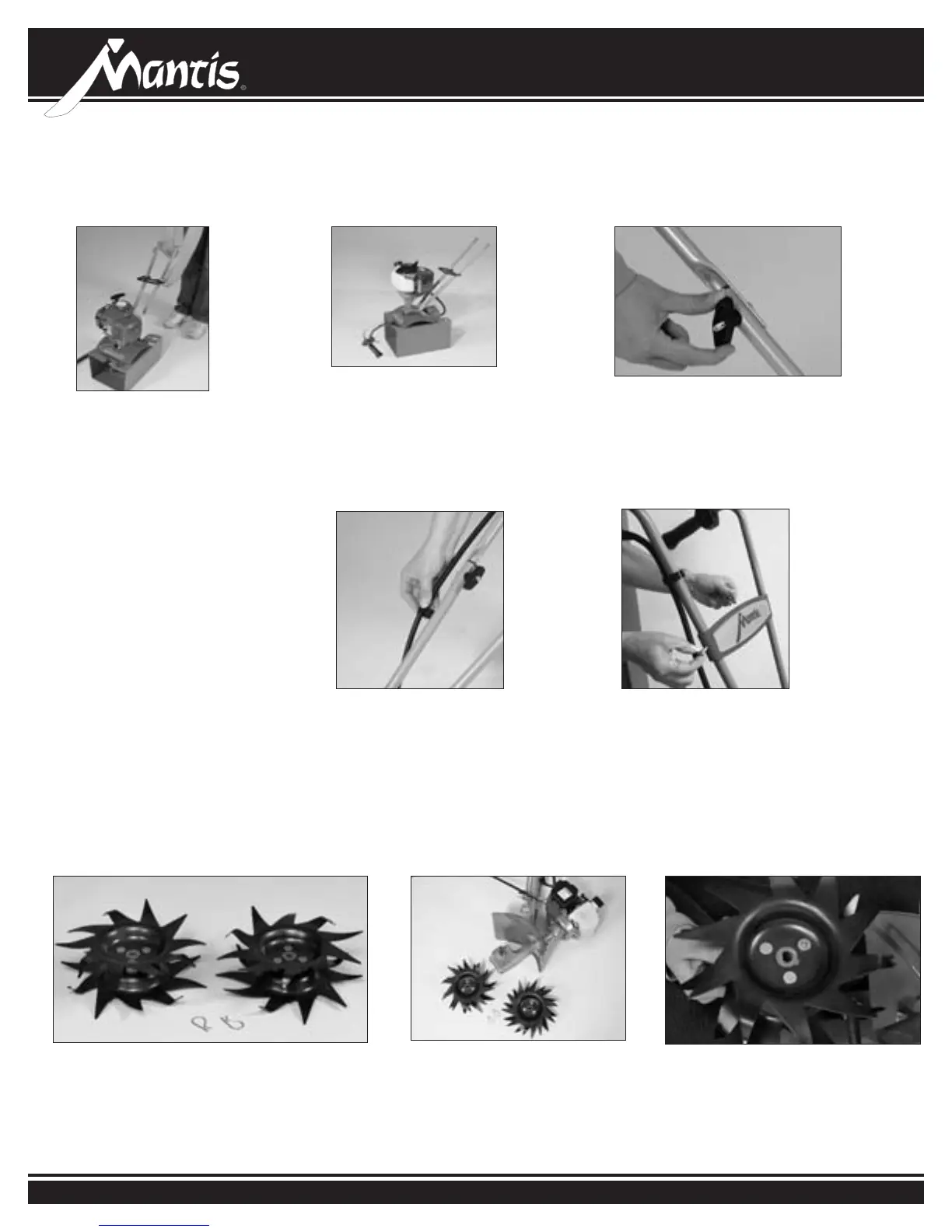

ENSAMBLE DEL MANUBRIO SUPERIOR
• Necesitará las 2 cuchillas y los 2 tornillos
sujetadores de retención.
• Retire la unidad de la base de
cartón y coloque la unidad sobre
un costado.
• Observará que un lado de las cuchillas
tiene un agujero circular, mientras que
el otro tiene un oricio en forma "D".
ENSAMBLE DE LAS CUCHILLAS
1 2 3
8
• Levante el manubrio superior hasta que se
alinee con el manubrio inferior.
• Inserte el perno de cabeza redonda (T42) desde
afuera hacia adentro.
• Atornille la perilla (T12) y apriete completamente
la perilla al punto de pivote.
• Siga los mismos pasos mencionados
anteriormente para instalar el otro manubrio
superior en el otro manubrio inferior.
• Use el sujetador (T9) para jar rmemente
el cable del acelerador y el cable de
aterrizado en el lugar correspondiente en el
manubrio inferior.
• Ahora instale el puntal del manubrio. Alineelo con las
perforaciones de los manubrios superiores. Ahora,
inserte un tornillo con cabeza (T15) y una tuerca
autobloqueante (T14) en cualquiera de sus lados.
• Use una llave de tuercas para apretar los tornillos y
las tuercas autobloqueantes.
• Ahora, use la llave de tuercas para apretar con
rmeza y seguridad todas las tuercas y tornillos.
(Quizá se requieran herramientas eléctricas.)
10
9
• Apriete suavemente los manubrios
inferiores entre sí (T3), de manera
que se alineen con las dos
perforaciones más pequeñas de la
empuñadura de transportación (T10).
Ahora, deslice la empuñadura de
transportación por encima y hacia
abajo de los manubrios inferiores.
Esta empuñadura se apoyará
aproximadamente a una distancia
de cuatro a seis pulgadas (10 cm
a 15 cm) por encima del nivel del
guardafangos.
• Tire suavemente de los manubrios
inferiores hasta su posición original.
• Su excavadora Mantis tendrá esta
apariencia después de terminar el
ensamble del manubrio inferior.
7a
7b
