3. POWER AMPLIFIER ADJUSTMENT
Idling Current Alignment
1. Each of the measurement points are provided with the
two test points. Set a digital Voltage meter to DC voltage
input, connect the meter to the test points at both
contact points.
2. After the setup above, turn on the main switch.
3. Adjust variable resistors (VR81 - VR87) according to the
digital voltmeter readings. The target setting value is the
following table for each channel.
Settings: Master Volume — Minimum
Speaker out — No Load
Top lid — OPEN

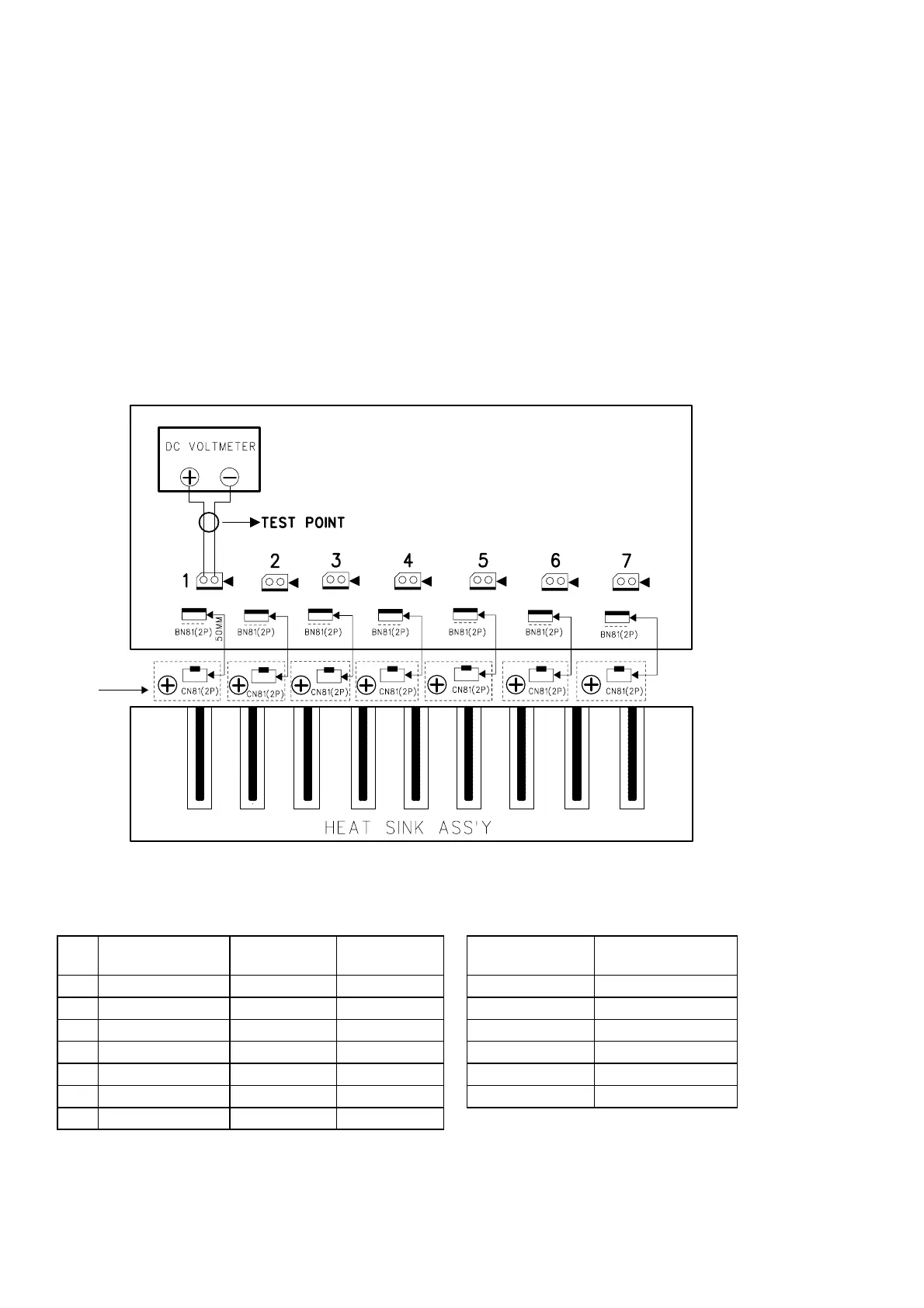

DC voltmeter........Connect to CN6x
No. Channel
Measureme
Point
Alignment Point
1 Surround Left CN63 VR83 or VR8x
2 Center CN61 VR81 or VR8x
3 Surround Right CN65 VR85 or VR8x
4 Front Left CN67 VR87 or VR8x
5 Surroud Back Left CN62 VR82 or VR8x
6 Front Right CN66 VR86 or VR8x
7 Surroud Back Right CN64 VR84 or VR8x
Time Table of Idling Current Rise
After Turning ON
Measurement Voltage
(CN6x)
10 min 5.0 mV ± 0.5 mV
20 min 5.0 mV ± 0.5 mV
30 min 5.0 mV ± 0.5 mV
40 min 5.0 mV ± 0.5 mV
50 min 5.0 mV ± 0.5 mV
60 min 5.0 mV ± 0.5 mV
MAIN PWB
CUP11888
TR BIAS
PWB
CN63(2p) CN61(2p) CN65(2p) CN67(2p) CN62(2p) CN66(2p) CN64(2p)
VR83 or
VR8x
VR81 or
VR8x
VR85 or
VR8x
VR87 or
VR8x
VR82 or
VR8x
VR86 or
VR8x
VR84 or
VR8x
アイドリング電流調整
1. 電源を ON する前にそれぞれの "+" 端子と "-" 端子間にデ
ジタルボルトメーターを接続します。デジタルボルトメー
ターを
DC 電圧入力にセットします。
2. 上記のセットアップの後に、本機の電源を ON します。
3. デジタルボルトメーターの電圧値を監視しながら可変抵抗
器
(VR81 〜 VR87) を調節します。
各チャンネルの目標値は下記の表を参照下さい。
セッティング
: マスター・ボリューム 最小
スピーカー接続 無し
トップカバー –– 無し
To Next Page
