Mark ERV500 - Page 136

136
INSTRUCTIUNI DE INSTALARE

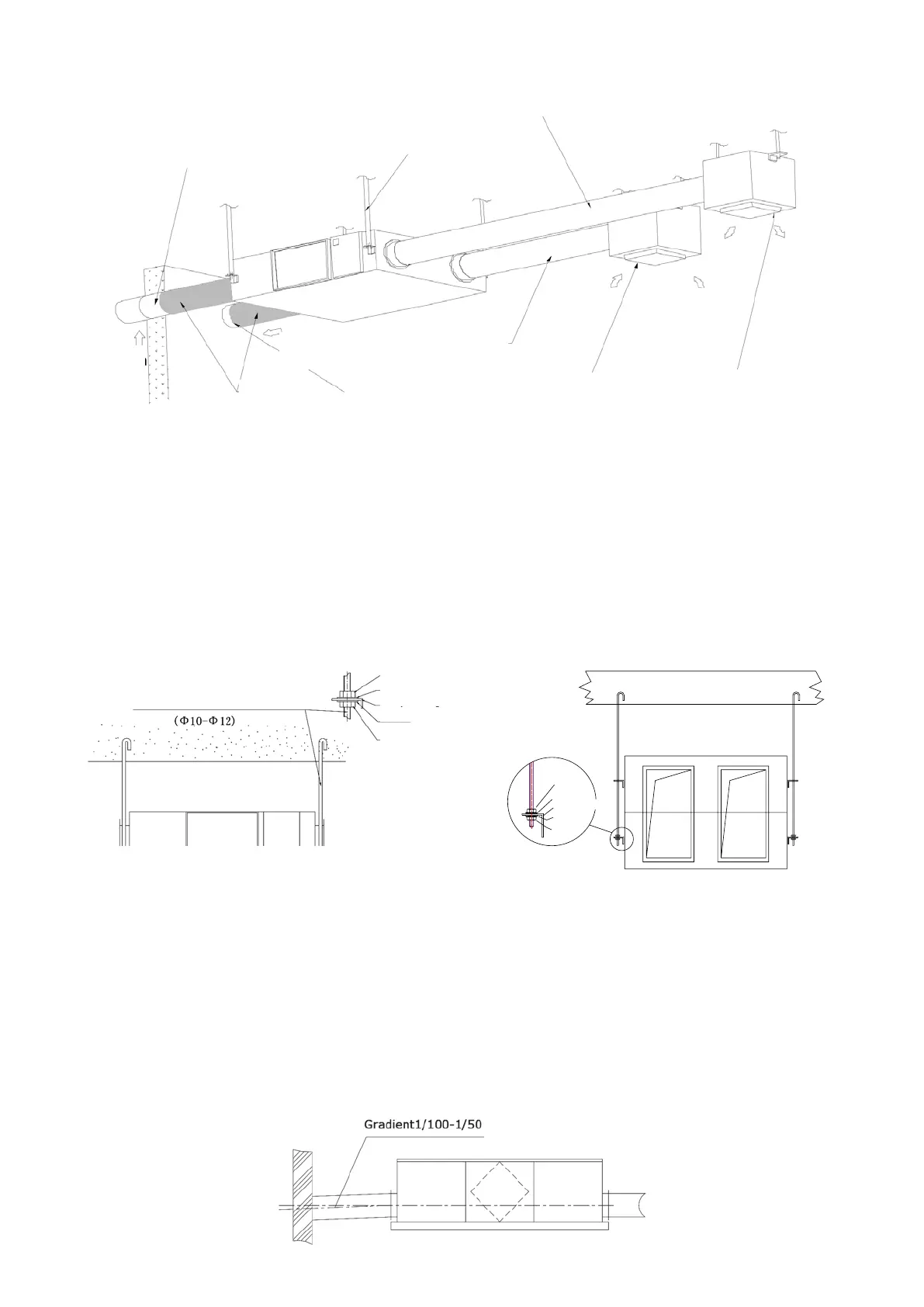

Instalare
1. Instalarea incepe prin a pregăti tije letate adecvate cu piuliţe reglabile şi saiba.
2. IInstalaţi aşa cum se arată în imaginea de mai sus. Instalarea trebuie să execute cu un grad ridicat de
siguranţă.
3. Nerespectarea xării corespunzătoare poate duce la rănirea personalului sau deteriorarea echipamentu-
lui, precum şi vibraţii excesive, care pot duce la deteriorarea suportilor antivibranti.
Note pentru instalarea inversă a unităţii
4. Etichetarea inversă arată că unitatea este cu susul în jos.
Tubulatura
1. Conectarea grilelor de ventilaţie şi a tubulaturilor trebuie să e etansa .
2. Cele două tubulaturi (introducere aer proaspat/ aer viciat) trebuie să se monteze cu panta în jos, spre
exterior, pentru a preveni orice pătrundere a apei de ploaie. (unghiul 1/100 1/50).
3. Cele două tubulaturi (introducere aer proaspat/ aer viciat) trebuie să e izolate, pentru a preveni con-
densarea.
Material: placa Armaex, Grosime: 25mm
NUT
WASHER
BRACKET
WASHER
NUT
ERV500 / ERV1000 MODEL ERV2000 MODEL
Tubulatura de aer proaspăt
(exterior)
Suporti sustinere
Tubulatura de aer proaspăt
Introducere
aer proaspat
Izolatie
tubulatura
Evacuare aer viciat
Aspiratie aer
Introducere
aer
tubulatura evacua-
re (exterior)
tubulatura
evacuare
tubulatura
evacuare
Introducere aer
Bară/tija cu şurub suspendat
Piulita
Saiba
suport prindere
Saiba
Piulita
Piulita
Piulita
Saiba
Saiba
Consola
