INSTALLATION
Installation physique

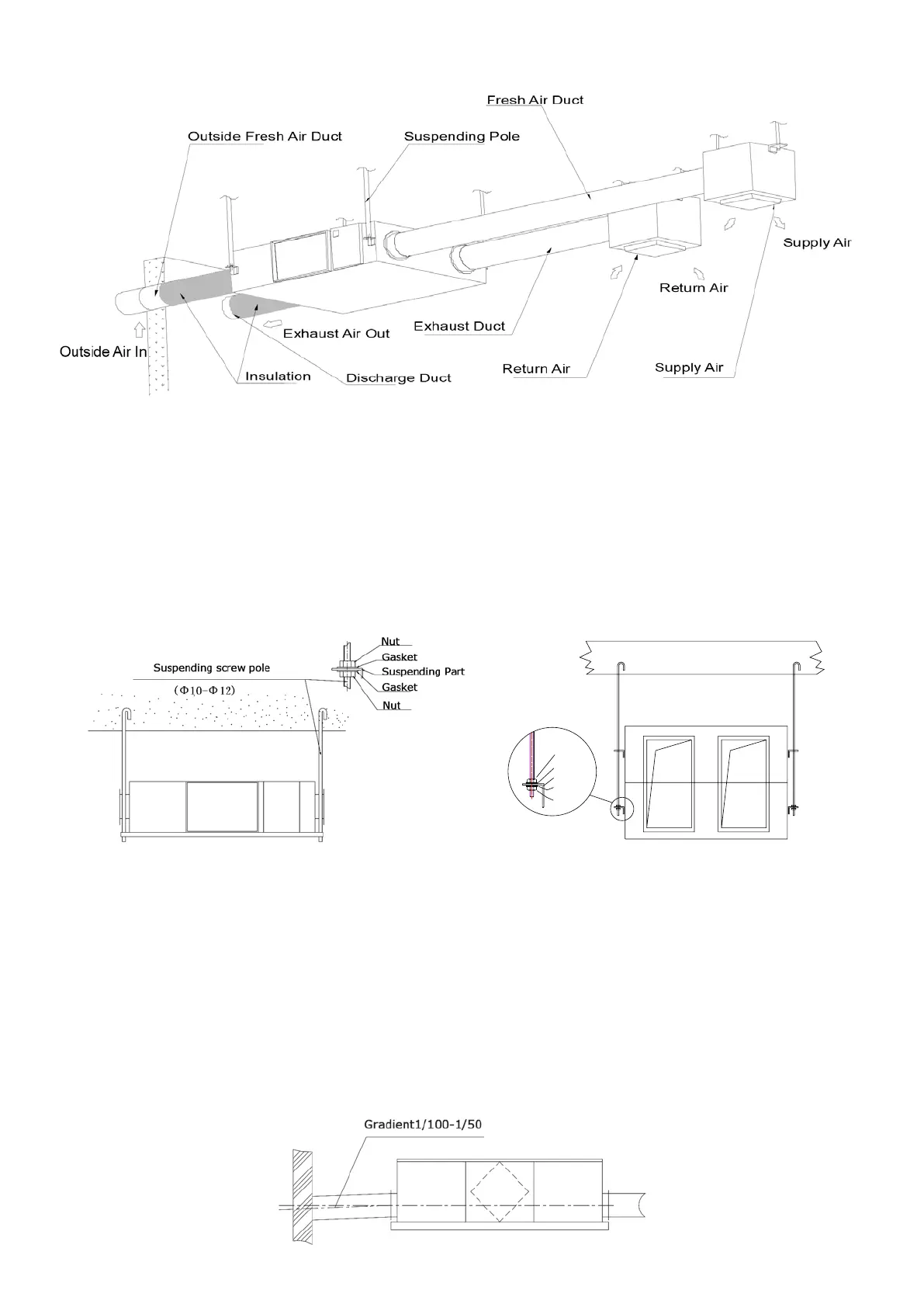

1. L'installateur doit utiliser des supports de l appropriés avec des écrous et des joints réglables.
2. Installez comme indiqué sur l'image ci-dessus. L'installation doit être de niveau et solidement xée.
3. Le non-respect d'un montage correct peut entraîner des blessures, des dommages matériels et des
vibrations excessives. Une installation asymétrique affectera également le fonctionnement du silensieux.
Remarques pour l'installation inversée de l'appareil
4. Les étiquettes inversées indiquent que l'appareil est à l'envers.
Conduits
1. Le raccordement des ouvertures de ventilation et des conduits d'air de l'appareil doit être scellé ou
scellé pour éviter les fuites d'air et doit être conforme aux directives et réglementations applicables.
2. Les deux ouvertures extérieures doivent être orientées vers le bas à l'extérieur pour empêcher l'eau
de pluie de pénétrer (angle 1/100 1/50).
3. Les gaines orientés vers l'extérieur doivent être isolés.
Matière: coton de verre, épaisseur: 25 mm
NUT
WASHER
BRACKET
WASHER
NUT
ERV500 / ERV1000 MODELE ERV2000 MODELE
