Mark ERV500 - Elektrischer Anschluss

60
Elektrischer Anschluss
• Der elektrische Anschluss muss den nationalen und örtlichen Vorschriften entsprechen und darf nur von
einer autorsierten Person durchgeführt werden.
• Die Anschlusswerte sind auf dem Typenschild des Heizregisters vermerkt.

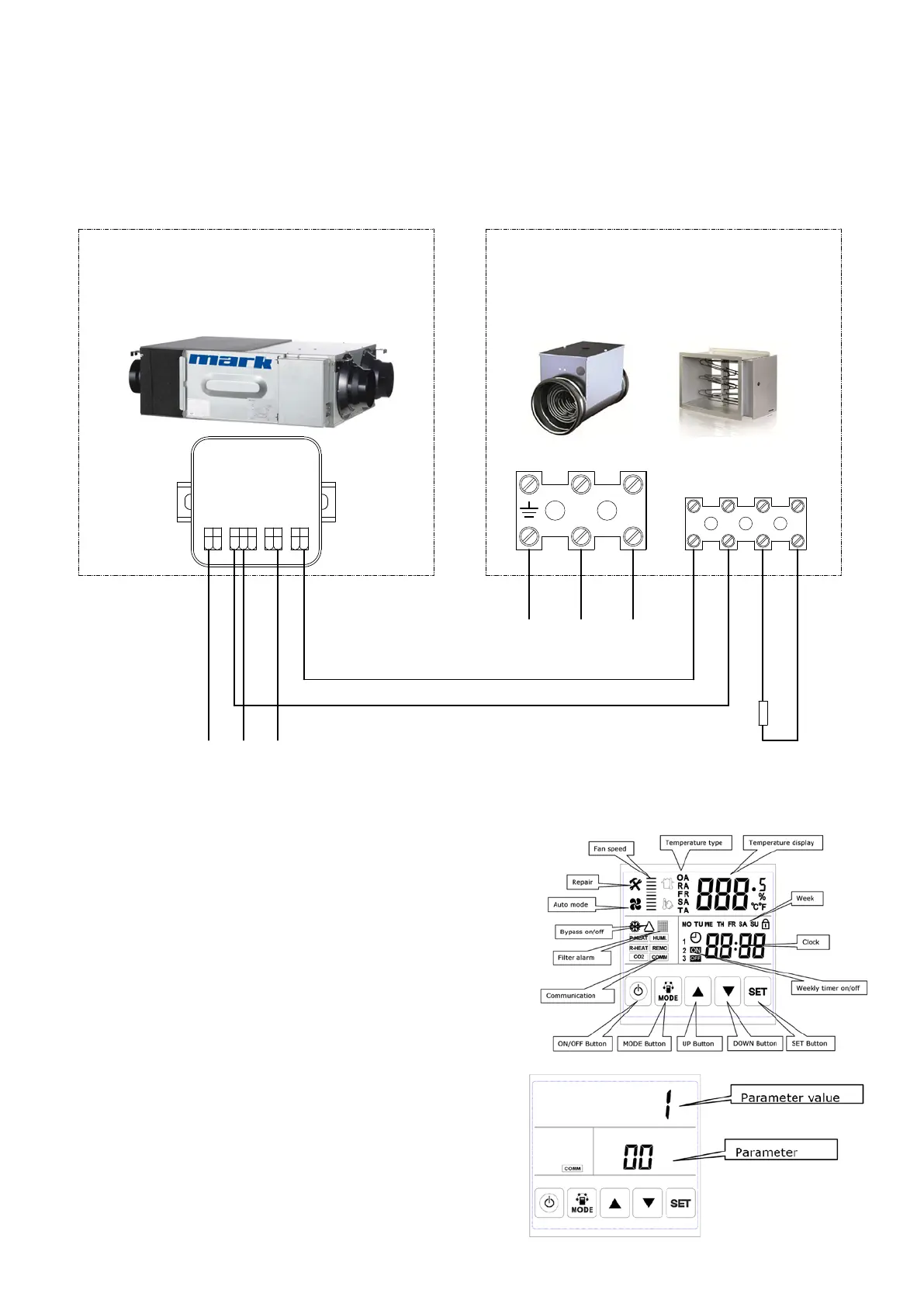

• Schließen Sie den mitgelieferten Ausblastemperatursensor auf Klemme 7 und 8, gemäß dem elektrischen
Schema, an.
• Schließen Sie die Ansteuerung zwischen ERV und Heizregister gemäß dem unten stehenend Schema an.
In Betrieb nehmnen
Das Heizregister muss im Menue der ERV aktiviert werden.
Einstellung über Touch Screen
0: Schalten Sie das Touch Screen durch drücken der AN/AUS
Taste ein.
1: Drücken Sie die MODE Taste für 6 Sekunden.
2: Über SET bis zum Parameter 01 vorgehen.
3: Drücken Sie 1 mal auf MODE und nutzen Sie dann die
Pfeile um den Parameter anzupassen bis dieser den Wert 1
anzeigt.
4: Sie haben das Heizregister hinzugefügt, gehen Sie jetzt
zurück zum Hauptmeue durch drücken der ON/OFF Taste.
                   













 














   
 





  

 




