DE
59
ANSCHLUSS DES HEIZREGISTERS
Ehältliche Typen
Seriennummer Kapazität Stromaufnahme Rohrdurchmesser min. Luftmenge
5997460 1 kW 4.4 A Ø 200 mm 170 m
3
/h
5997461 2 kW 8.8 A Ø 250 mm 270 m
3
/h
5997462 3 kW 13.2 A Ø 350 mm 520 m
3
/h
Installation des Heizregisters an der ERV
1. Befestigung des Heizregisters im ausgehenden Luftstrom der ERV (Zuluft)
2. Achten Sie auf die Richtung des Luftstromes, dieser wird mit Pfeilen auf dem Heizregister angegeben.

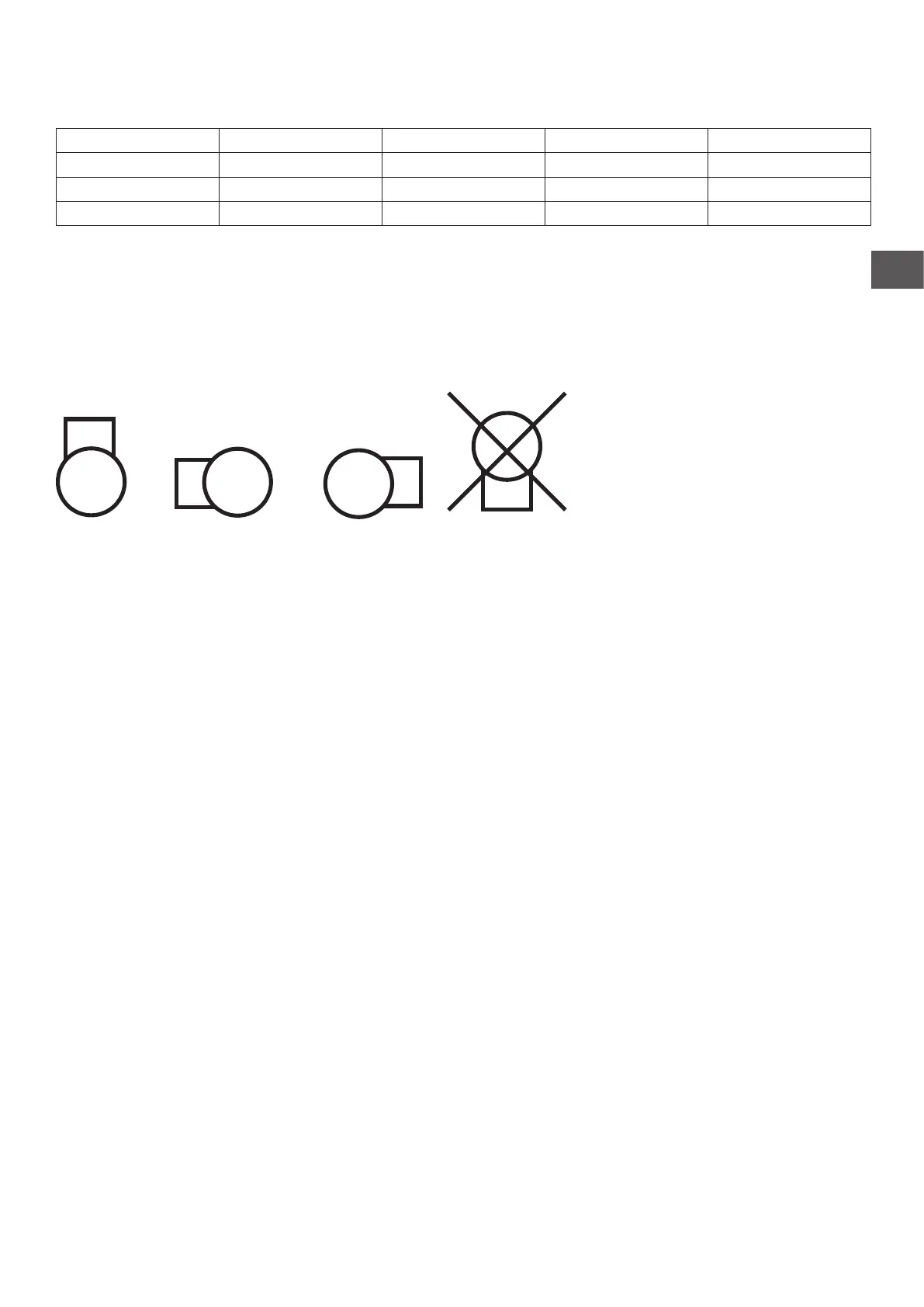

3. Platzieren Sie das Heizregister wie im unten stehenden Piktogramm angegeben:
(elektrischer Anschlusskasten nach unten, wegen des Maximalthermostates, nicht zulässig)
4. Setzen Sie den mitgelieferten Temperatursensor in den Kanal nach dem Heizregister in den Luftstrom, ein.
Abstand: 3 x der Rohrdurchmesser. Der Temperatursensor in der Rohrmitte platzieren.
