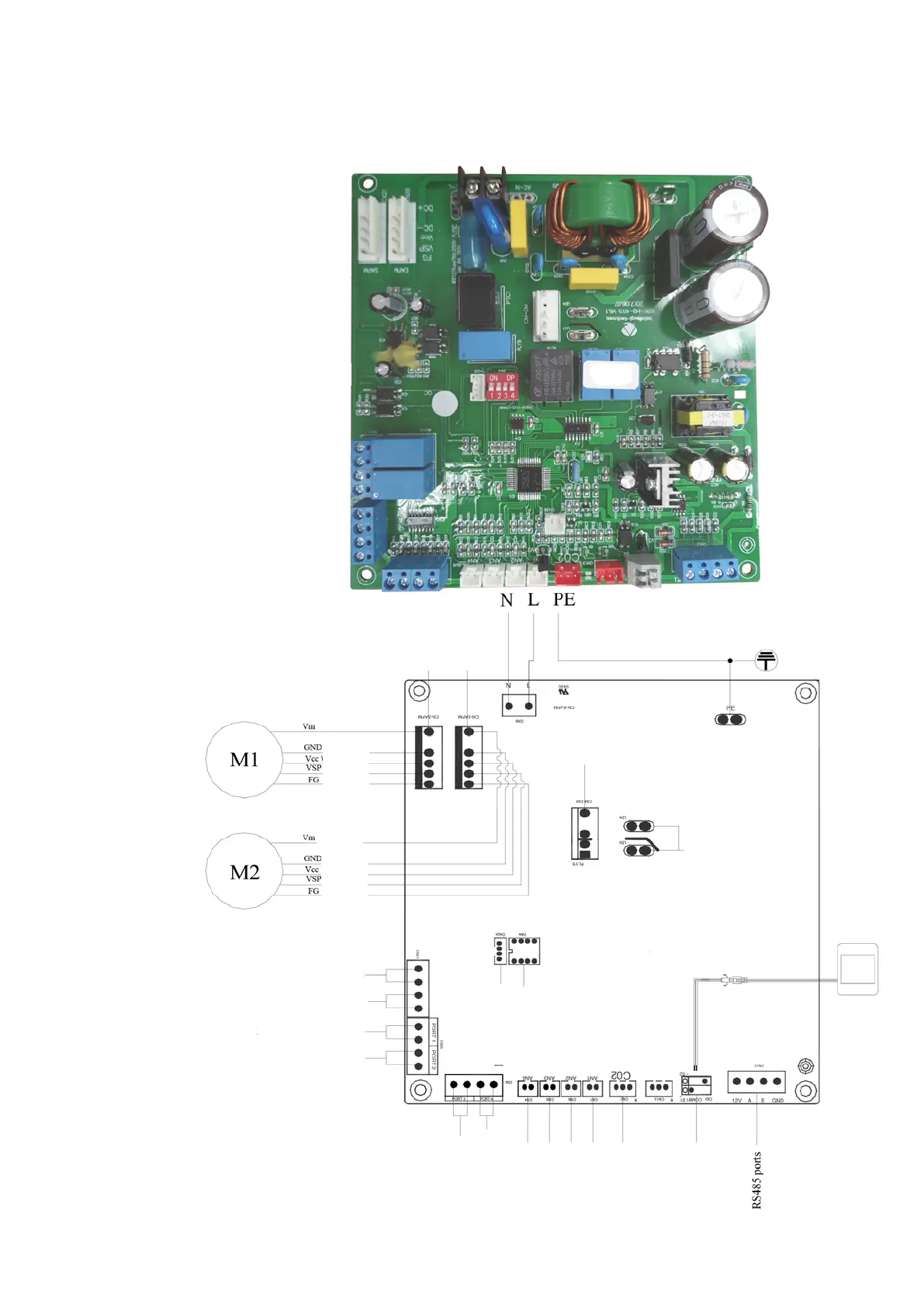

SCHEME ELECTRICE
ERV500 ŞI ERV1000 MODEL
Rosu
Ventilator de
introducere
Ventilator de
evacuare
Ventilator de introducere
Ventilator de evacuare
Ieşire semnal: în funcţiune
Ieşire semnal: de defect
Intrare semnal: alarmă de
incendiu
Comutator by-pass
Impamantare
By-pass
Semnal pentru baterie
electrica de încălzire
Îmbinarea panoului de control
şi a cablului de pe placa.
Lungime standard: 5 m
Panou de control
Comutator extern
Comutator de presiune diferențială
Temperatura aer aspirat din
interior
Temperatura aer evacuat
(exterior)
Temperatura Aer proaspat
Temperatura Aer intodus
Senzor CO2
Porturi panou de control
senzor de umiditate
Cadran comutator
Negru
Alb
Galben
Albastru
Rosu
Negru
Alb
Galben
Albastru
