INSTALLATION

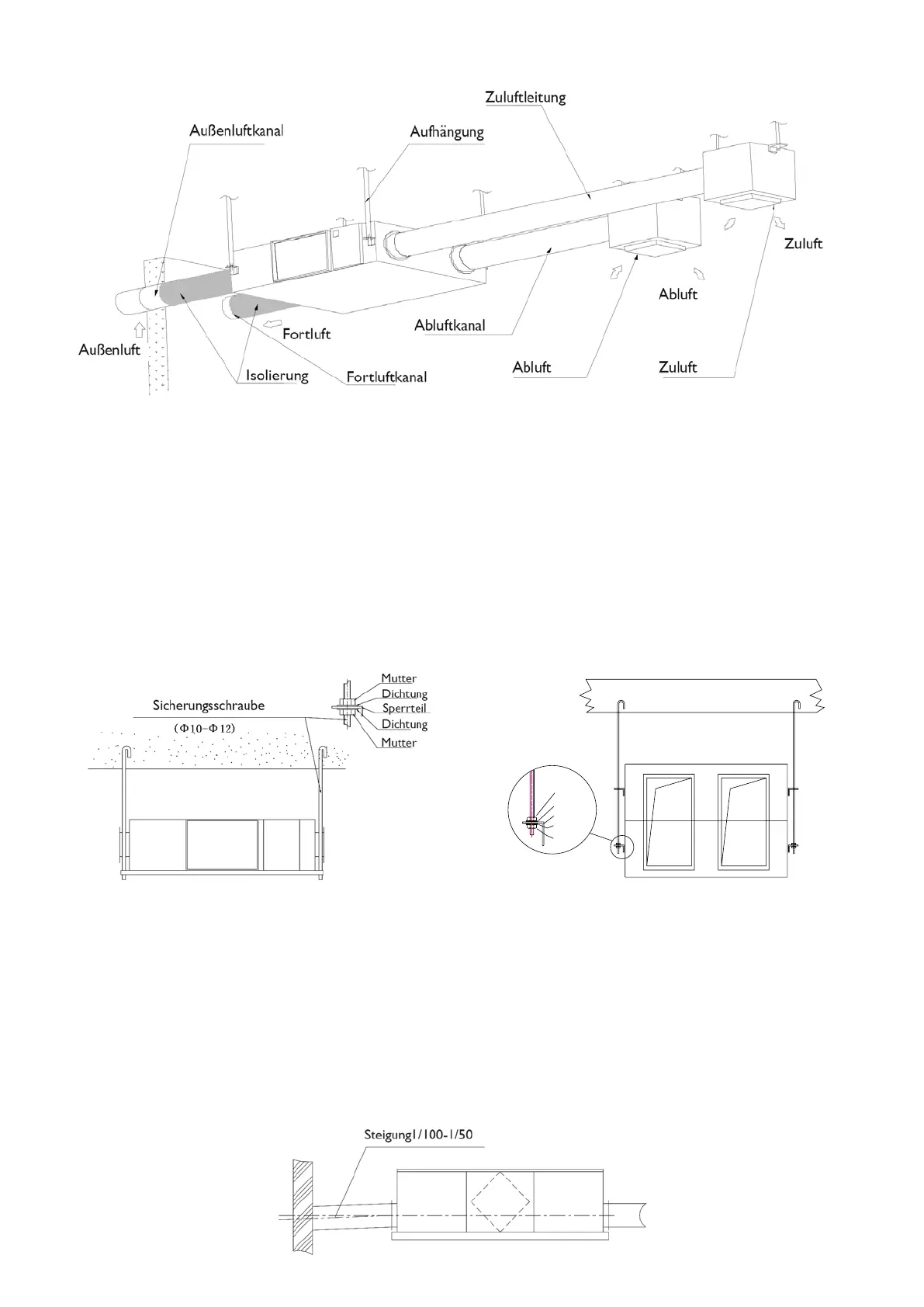

Physikalische Installation
1. Die Installation muss an geeigneten Drahtbügeln mit verstellbaren Schrauben und Dichtungen vorge-
nommen werden.
2. Installieren Sie wie in der obigen Abbildung dargestellt. Die Installation muss waagerecht und fest befes-
titigt sein.
3. Durch falsche Befestigung kann es zu Verletzungen kommen, Schaden am Gerät und übermäßige Vibrati-
onen. Eine schiefe Installation beeinußt auch die Arbeitsweise der Dämpfer.
Anmerkungen für die umgekehrte Installation des Gerätes
4. Hinweise auf dem Gerät geben an, dass das Gerät auf der Oberseite liegt.
Leitungen
1. Anschlussöffnungen von Ventilatoren und Luftkanäle müssen abgeklebt oder abgedichtet werden, um
Luftleckage zu vermeiden, gemäß der gülitgen Richtlinien und Vorschriften.
2. Die beiden Außenöffnungen müssen nach unten ausgerichtet sein, damit kein Regenwasser eindringen
kann. (Steigung 1/100 1/50).
3. Die nach außen leitenden Kanäle müssen isoliert werden.
Material: Mineralwolle, Dicke: 25 mm
NUT
WASHER
BRACKET
WASHER
NUT
ERV500 / ERV1000 MODEL ERV2000 MODEL
