Marmitek IR CONTROL 8 - Guide Utilisateur

2. LE CONTENU DE L’EMBALLAGE
3. L’INSTALLATION
1. STATUT/STATUS
Raccordement statut pour un adapteur
d’alimentation (non fournie).
2. PUISSANCE/POWER
Raccordement pour la puissance de l’adapteur
d’alimentation (fournie).
3. (INPUT)
Raccordement pour max. 3 récepteur(s) IR (1x
fournie).
4. (EMITTERS 1 JUSQU’À 4) TRANSMETTEURS
1 JUSQU’À 4
Raccordement pour max. 4 câbles IR de rallonge
avec sur chaque câble 2 IR LED’s, (2x fournie)
5. Points de fixation du Module IR pour un montage stable sur une surface plate
Pour contrôler le bon fonctionnement du système il est recommandable d’abord de tester la disposition
comme vous l’avez projeté. Pour cela raccorder tous les composants comme cela est indiqué ci-dessous,
mais ne collez ou ne fixez pas encore les composants.
16 © MARMITEK
V+
G
ST
IR
1
2
3
4

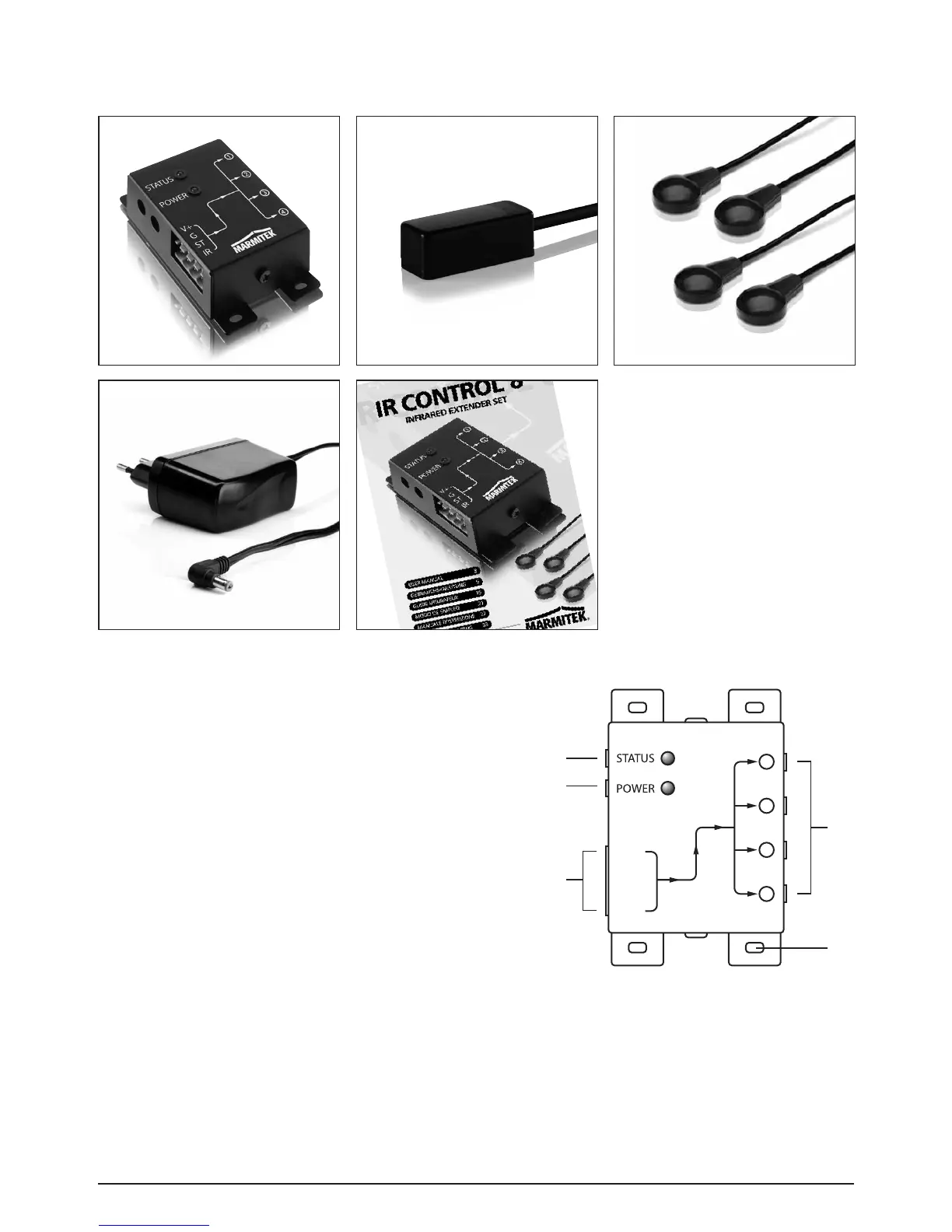

A 1x Module IR
B 1x Récepteur IR
C 2x Rallonge IR avec
2 IR LED’s
D 1x Adapteur
d’alimentation
E 1x Mode d’emploi
AB C
DE
Représentation 1
le Module IR
1
2
3
4
5
