Marmitek IR CONTROL 8 - E. 1 X Gebruiksaanwijzing

het om in een elektrisch signaal dat wordt doorgegeven aan de IR Module. Op deze module
kunnen tot 8 IR LED’s worden aangesloten. Deze IR LED’s maken van het elektrisch signaal weer
een IR signaal wat door de IR sensor van uw A/V apparaat wordt ontvangen. Alle signalen van uw
afstandsbediening worden één op één aan alle aangesloten IR LED’s doorgegeven. Indien de IR
ontvanger een IR signaal van uw afstandsbediening ontvangt zal deze oplichten zodat u het
systeem kunt controleren op juiste werking.

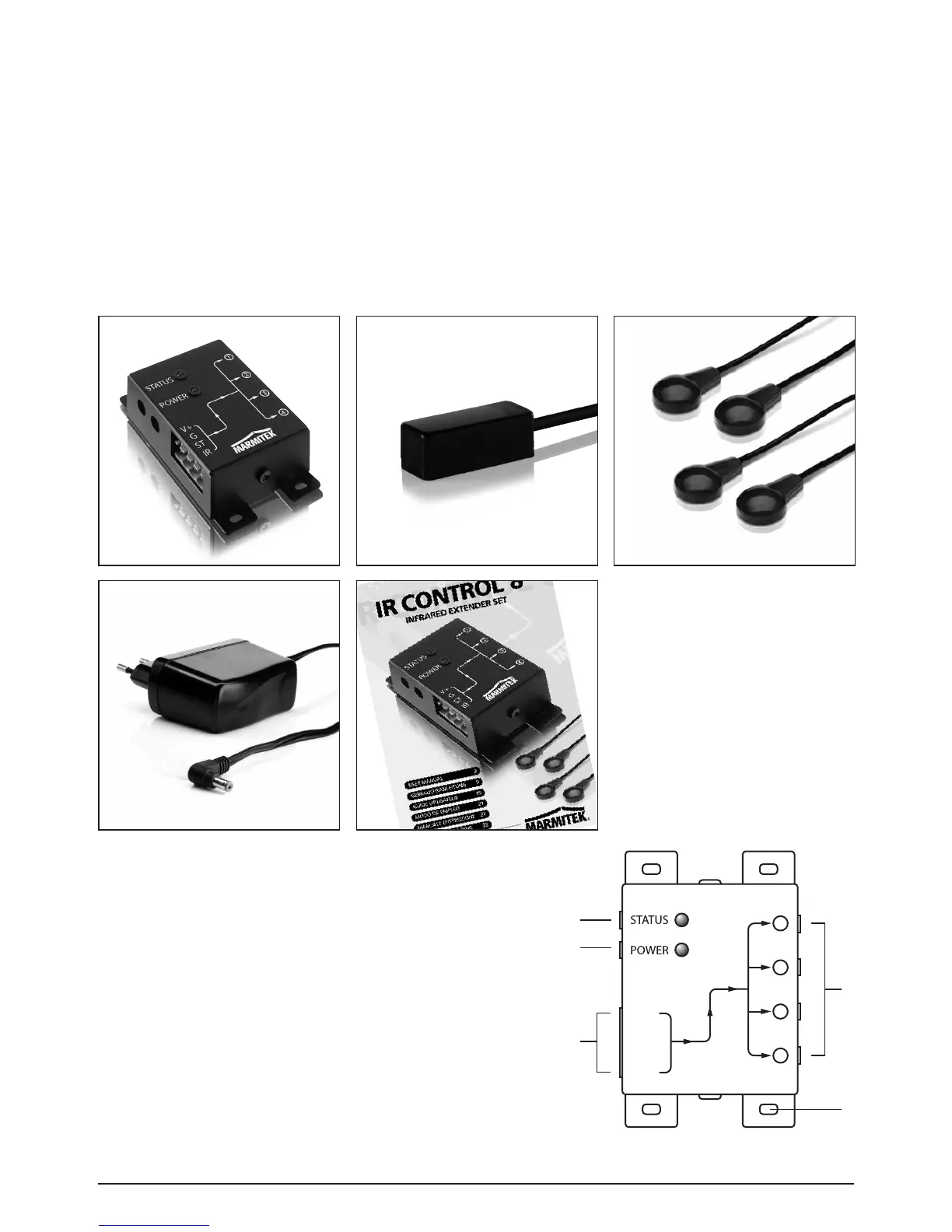

2. INHOUD VAN DE VERPAKKING
3. INSTALLATIE
1. STATUS Aansluiting voor een STATUS
voedingsadapter (niet bijgeleverd).
2. POWER Aansluiting voor de POWER
voedingsadapter (bijgeleverd).
3. (INPUT) Aansluiting voor max. 3 IR ontvanger(s)
(1x bijgeleverd).
4. (EMITTERS 1 tot 4) Aansluiting voor max. 4 IR
Verlengkabels met elk 2 IR LED’s, (2x bijgeleverd)
5. Bevestigingsgaten voor het stabiel monteren
van de IR Module op een vlakke ondergrond.
34 © MARMITEK
V+
G
ST
IR
1
2
3
4
A. 1 x IR Module
B. 1 x IR Ontvanger
(met connector)
C. 2 x IR Verlengkabel
met 2 IR LED’s
D. 1 x Voedingsadapter
E. 1 x Gebruiksaanwijzing
AB C
DE
Afbeelding 1
1
2
3
4
5
