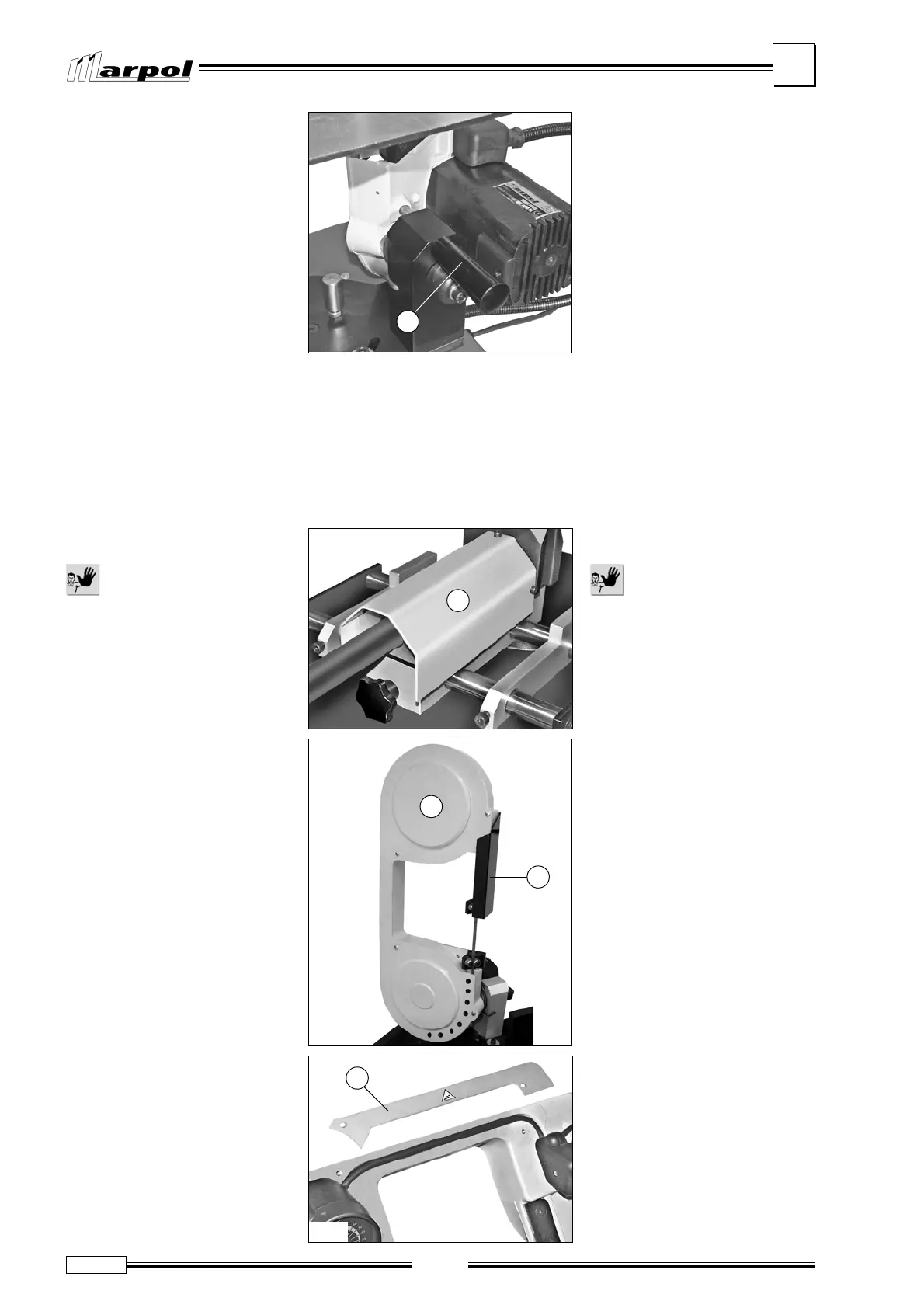

3.5 FIXED GUARDS
• The fixed guards (covers) are fitted to the machine by
means of screws. Only the service personnel is au-
thorised to open these guards after cutting out the
power. After each intervention, the guards must be
fitted back.
It is absolutely forbidden
to operate the machine with-
out the gurads in place:
A - Piece locking vice cover.
B - Pulley protection cover.
C - Mobile blade guide protection
cover.
D - Electrical cable protection
cover.
3.5 RIPARI FISSI
• I ripari fissi (carter), sono ancorati alla macchina tra-
mite viti. L’apertura di tali ripari può essere effettuata
esclusivamente dal tecnico manutentore e con ali-
mentazione elettrica sezionata. Al termine di ogni in-
tervento, i ripari devono essere rimontati come in ori-
gine.
È assolutamente vietato
operare con la macchina,
senza i seguenti ripari opportuna-
mente fissati:
A - Carter di copertura morsa
bloccaggio pezzo.
B - Carter di protezione lato
pulegge.
C - Carter di protezione guidala-
ma mobile.
D - Carter di protezione cavo
elettrico.
3.4 PERNO DI BLOCCAGGIO
TESTA
• Il perno (E) garantisce il bloccag-
gio della testa in posizione ver-
ticale e ne impedisce il ribalta-
mento accidentale.
3.4 HEAD LOCKING
PIN
• The pin (E) guarantees the lock-
ing of the head in vertical posi-
tion and prevents any acciden-
tal overturning.
A
F. 5
B
C
F. 6
D
F. 7
F. 4
E
