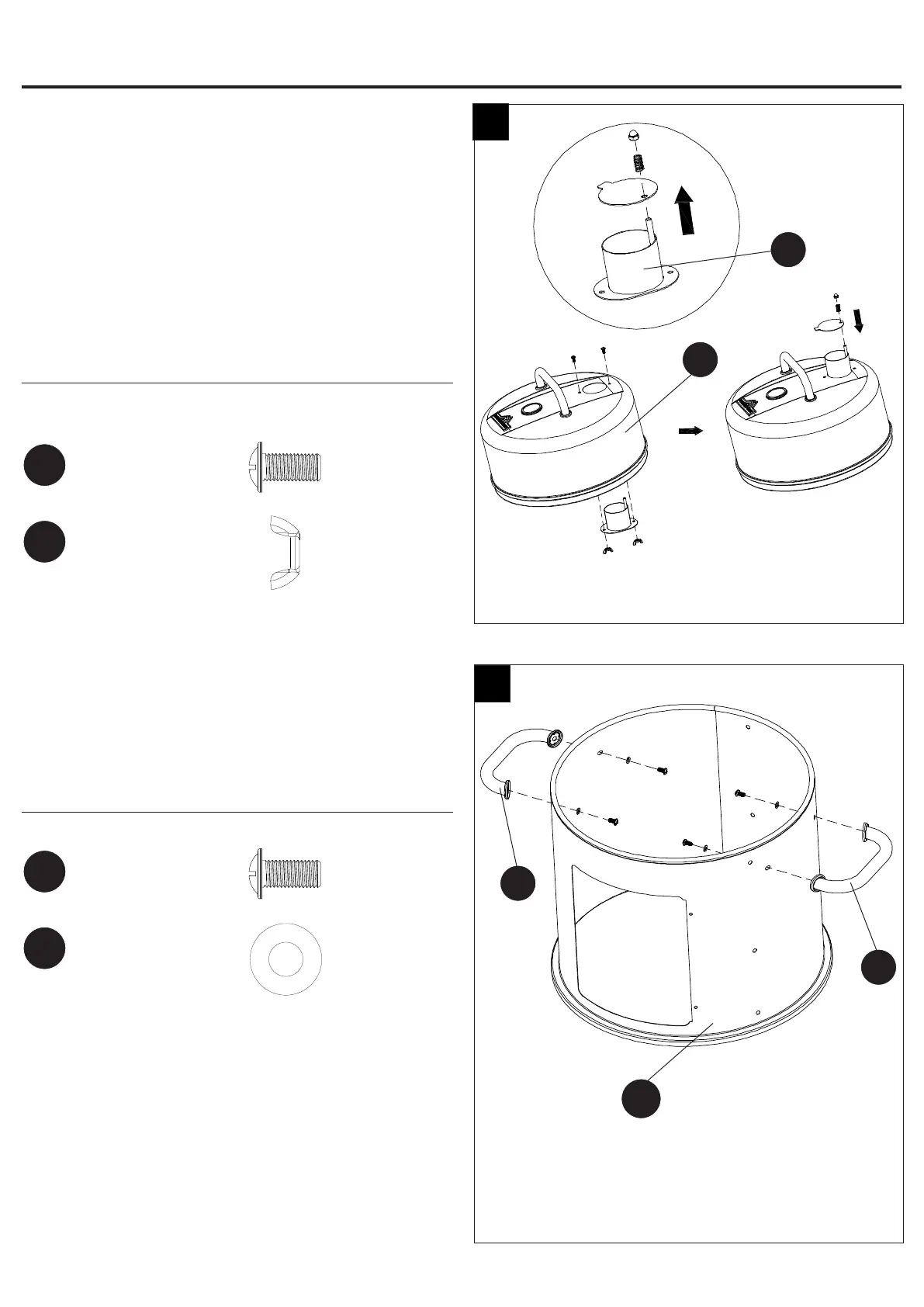

Paso 3: je el acumulador de humo
Primero, retire la parte superior del acumulador
de humo, la tuerca preensamblada y el resorte del
acumulador de humo.
En segundo lugar, je el acumulador de humo (C)
a la tapa (D) con dos tornillos M5x12 (BB) y dos
tuercas mariposa M5 (EE).
Finalmente, je la parte superior del acumulador de
humo al acumulador de humo (C) con la tuerca y el
resorte preensamblados.
Aditamentos utilizados
Paso 4: instale las manijas laterales
Fije las manijas laterales (J) a la parte superior del
cuerpo del ahumador (K) con cuatro tornillos M5x12
(BB) y cuatro arandelas Ø6.5xØ18 (FF).
Aditamentos utilizados
K
3
4
C
D
J
J
INSTRUCCIONES DE ENSAMBLAJE
Primero
Segundo
Tercero
Tuerca mariposa
M5
EE
x 2
Tornillo
M5x12
BB
x 2
Arandela
Ø6.5xØ18
FF
x 4
Tornillo
M5x12
BB
x 4
