INSTRUCCIONES DE ENSAMBLAJE

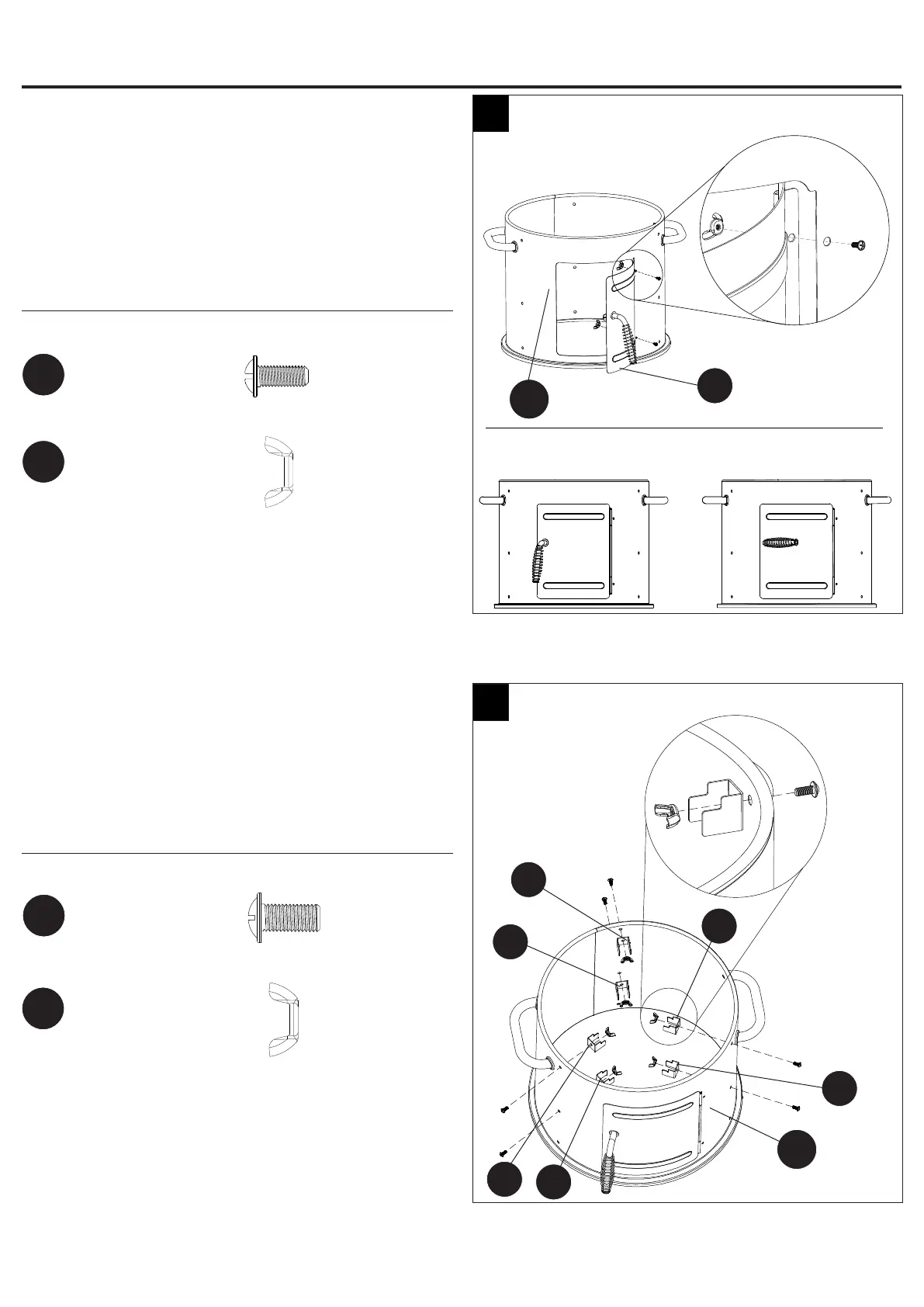

Paso 5: je la puerta
Fije la puerta (L) a la parte superior del cuerpo del
ahumador (K) con dos tornillos M4x10 (AA) y dos
tuercas mariposa M4 (DD).
NOTA: asegúrese de que la bisagra de la puerta
esté jada al interior del cuerpo del ahumador.
Aditamentos utilizados
Paso 6: je los soportes de la rejilla de cocción
Coloque los soportes de la parrilla de cocción (I) en
la parte superior del cuerpo
del ahumador (K) con seis tornillos M5x12 (BB)
y seis tuercas mariposa M5 (EE).
Aditamentos utilizados
K
K
5
6
L
I
I
I
I
I
I
Tornillo
M4x10
AA
x 2
Tuerca mariposa
M4
DD
x 2
Bloquear Desbloquear
Tuerca mariposa
M5
EE
x 6
Tornillo
M5x12
BB
x 6
