Master Forge CBS24032L User Manual

INSTRUCCIONES DE ENSAMBLAJE

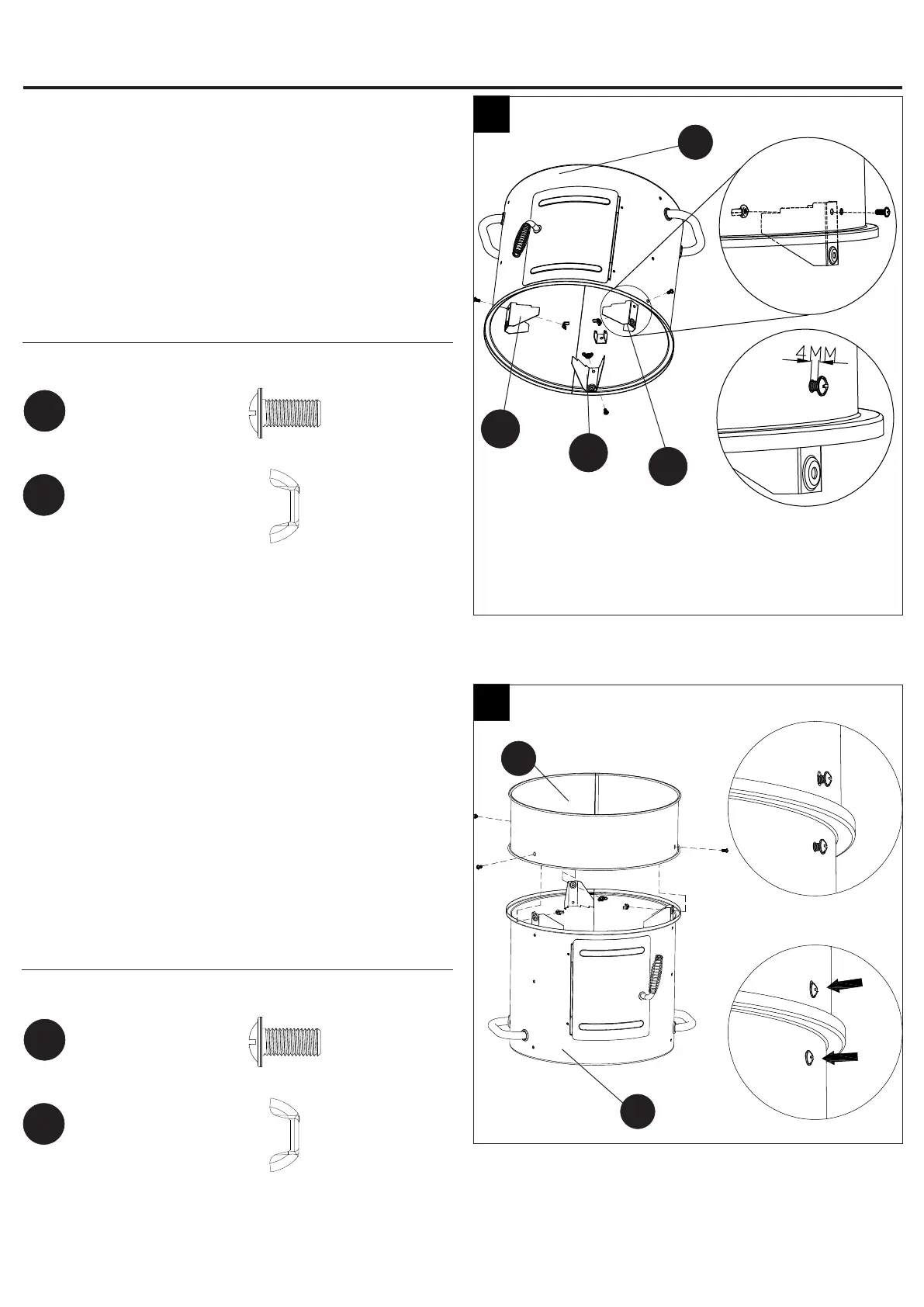

Paso 7: coloque el soporte de la bandeja para
agua
Fije los soportes de la bandeja para agua (O) a la
parte superior del cuerpo del ahumador (K) con
tres tornillos M5x12 (BB) y tres tuercas mariposa
M5 (EE).
NOTA: no apriete demasiado los tornillos.
Aditamentos utilizados
Paso 8: coloque la parte central del cuerpo del
ahumador
Alinee la parte central del cuerpo del ahumador (M)
y la parte superior del cuerpo del ahumador (K),
luego je la parte central del cuerpo del ahumador
(M) a la parte superior del cuerpo del ahumador
(K) con tres tornillos M5x12 (BB) y tres tuercas
mariposa M5 (EE).
NOTA: apriete todos los tornillos en este paso.
Aditamentos utilizados
O
O
O
7
8
K
K
M
Tuerca mari-
posa M5
EE
x 3
Tuerca mariposa
M5
EE
x 3
Tornillo M5x12
BB
x 3
Tornillo
M5x12
BB
x 3
Primero
Segundo
34
