INSTRUCCIONES DE ENSAMBLAJE
Tornillo
M5x12
BB
x 6
10
S
S
R
S

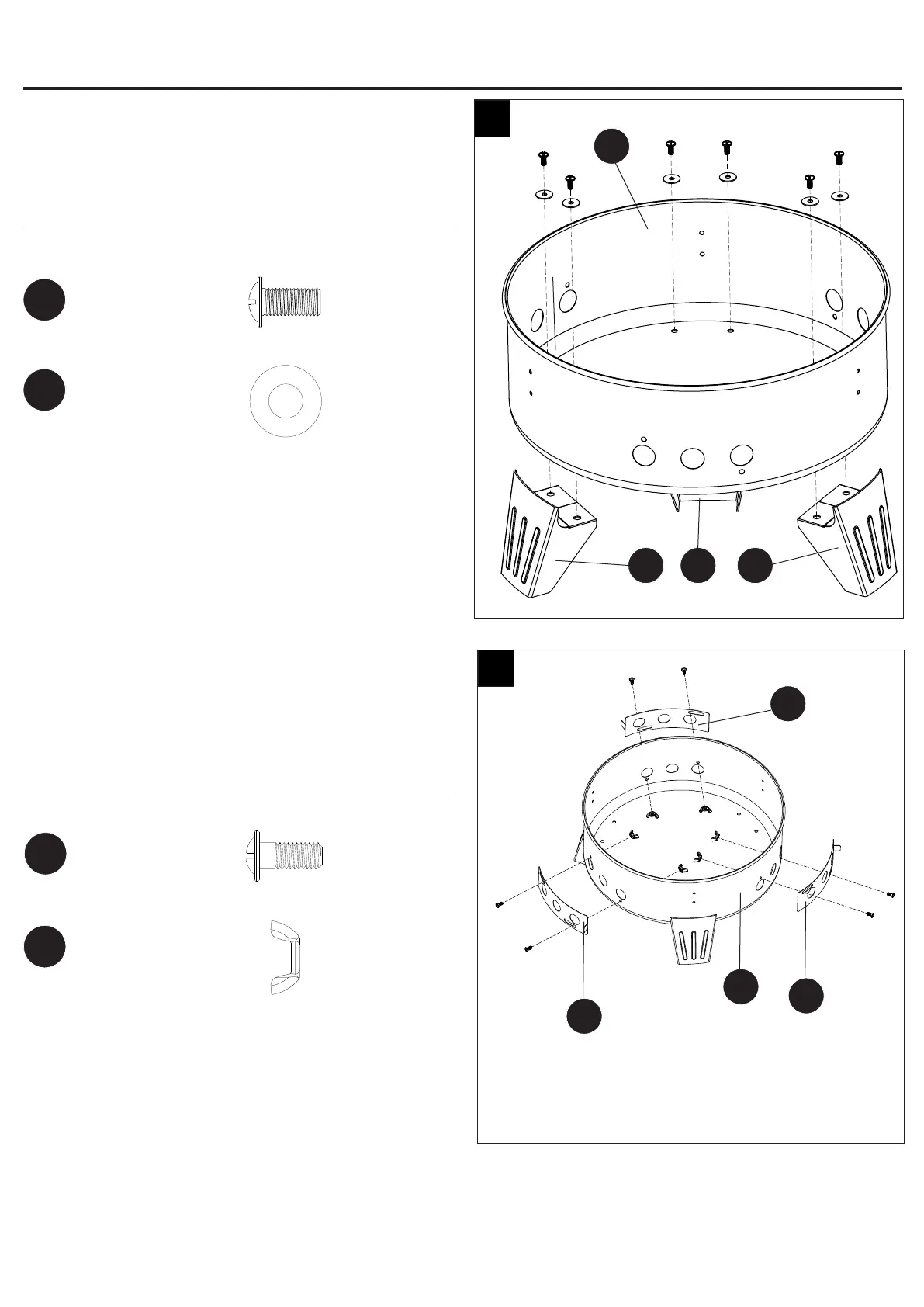

Paso 9: je las patas
Fije las patas (T) al recipiente inferior (R) con seis
tornillos M5x12 (BB) y seis arandelas Ø6.5xØ18 (FF).
Aditamentos utilizados
Paso 10: je los reguladores de aire
Coloque los reguladores de aire (S) en el recipiente
inferior (R) con seis tornillos de grada M5x12 (CC)
y seis tuercas mariposa M5 (EE).
Aditamentos utilizados
9
R
T TT
Tuerca mariposa
M5
EE
x 6
Tornillo de grada
M5x12
CC
x 6
Arandela
Ø6.5xØ18
FF
x 6
