Master HG-201A - Page 12

2322
PIÈCES DE RECHANGE POUR MASTER HEAT GUN® (MODÈLES HG)

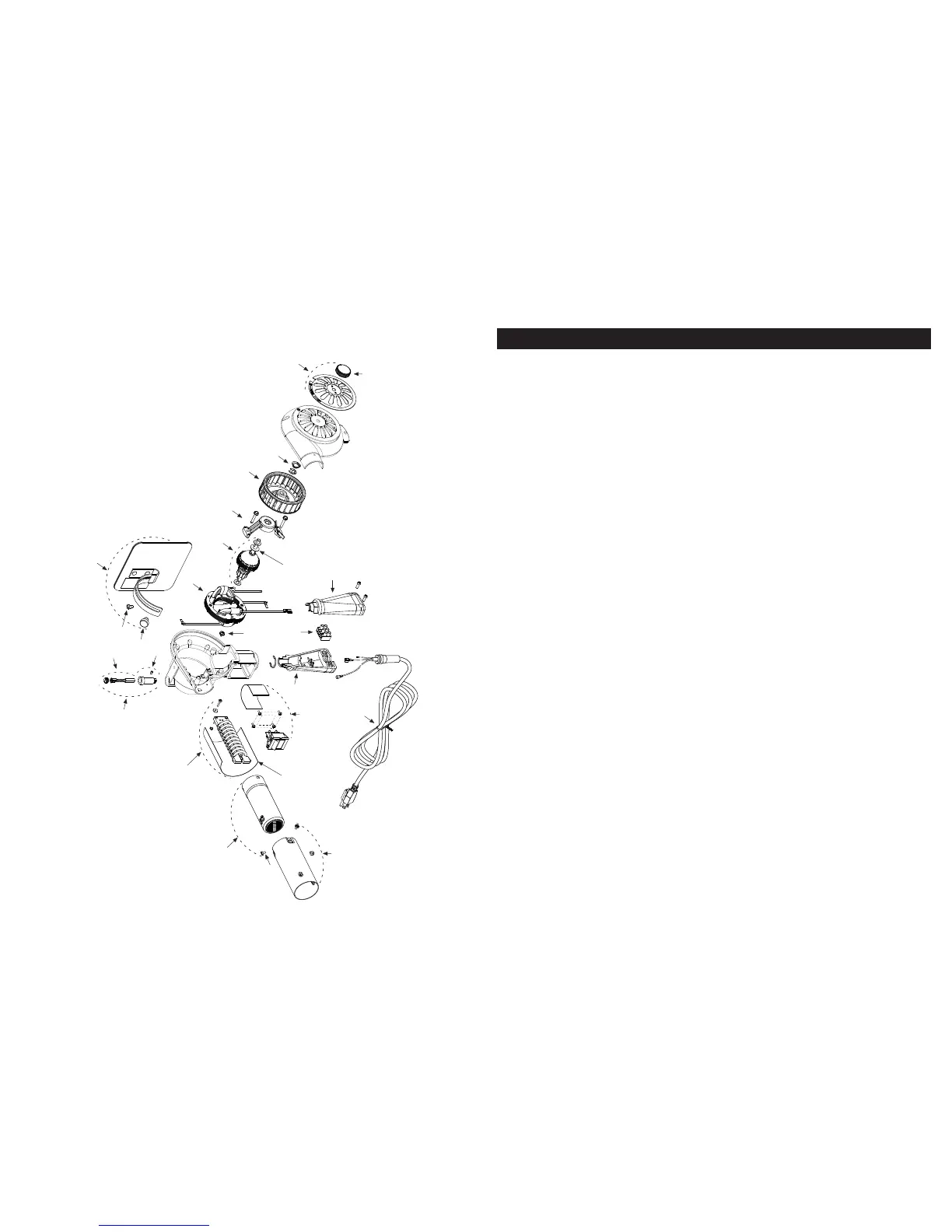

VUE EN ÉCLATÉ
18
10
9
7
7
2
1
4
6
5
20
8
12
20
17
11
16
13
6
3
9
14
15
21
19
Article n° Pièce n° Description
1 ARM-542 Armature et anneaux de retenue, 120V
1 ARM-543 * Armature et anneaux de retenue, 230V
2 BLW-001 Rotor de la soufflante
3 BRH-025K * Trousse de support à brosse, 230V (2), avec brosses
3 BRH-040K Trousse de support à brosse, 120V (2), avec brosses
4 BRY-141 Trousse de support à roulement supérieure
5 BSY-005 Trousse de support
6 FLD-450 * Champ, 230V
6 FLD-451 Champ, 120V
7 GRD-007 Trousse de pare-obturateur
8 HAS-011K Trousse d’élément pour HG-501A, avec mica
8 HAS-012K * Trousse d’élément pour HG-202A, avec mica
8 HAS-013K * Trousse d’élément pour HG-302A, avec mica
8 HAS-014K * Trousse d’élément pour HG-502A, avec mica
8 HAS-015K Trousse d’élément pour HG-751A, avec mica
8 HAS-016K * Trousse d’élément pour HG-752A, avec mica
8 HAS-041K Trousse d’élément pour HG-301A, avec mica
8 HAS-042K Trousse d’élément pour HG-201A, avec mica
8 HAS-043K Trousse d’élé
ment pour HG-751B, avec mica
9 HDE-013 Trousse de poignée
10 INN-032 Mica, ondulé
11 KNB-003 Bouton de réglage
12 NAS-006 Trousse de buse
13 SHL-004 Trousse de bouclier
14 SRW-141 Boulon à serrer
15 SRW-321 Boulon à embase
16 SRW-349K Vis de buse (3)
17 SWH-019 Interrupteur à ressort
17 35217
18 35257
Trousse d'interrupteur, contact momentané
Trousse de brosse à ressort et capuchon (2)
19 TMB-003 * Borne serre-fils, 230V
20 51211 Cordon pour HG-201A, 301A, 501A, 751A-15, 751B
20 51212 Cordon pour HG-501A-C
20 51265 *
20 35219 *
20 35006 *
* Modèles de 230 volts uniquement
Remarque: les trousses comprennent la quincaillerie (voir la vue éclatée)
Trousse de cordon, 230V, É.-U., avec dispositif de protection
Cordon, 230V, Europe, avec dispositif de protection
Cordon, 230V, Grande-Bretagne, avec dispositif de protection
21
WHR-003KA
Trousse de cale d'espacement de jeu axial de l'armature (6)
