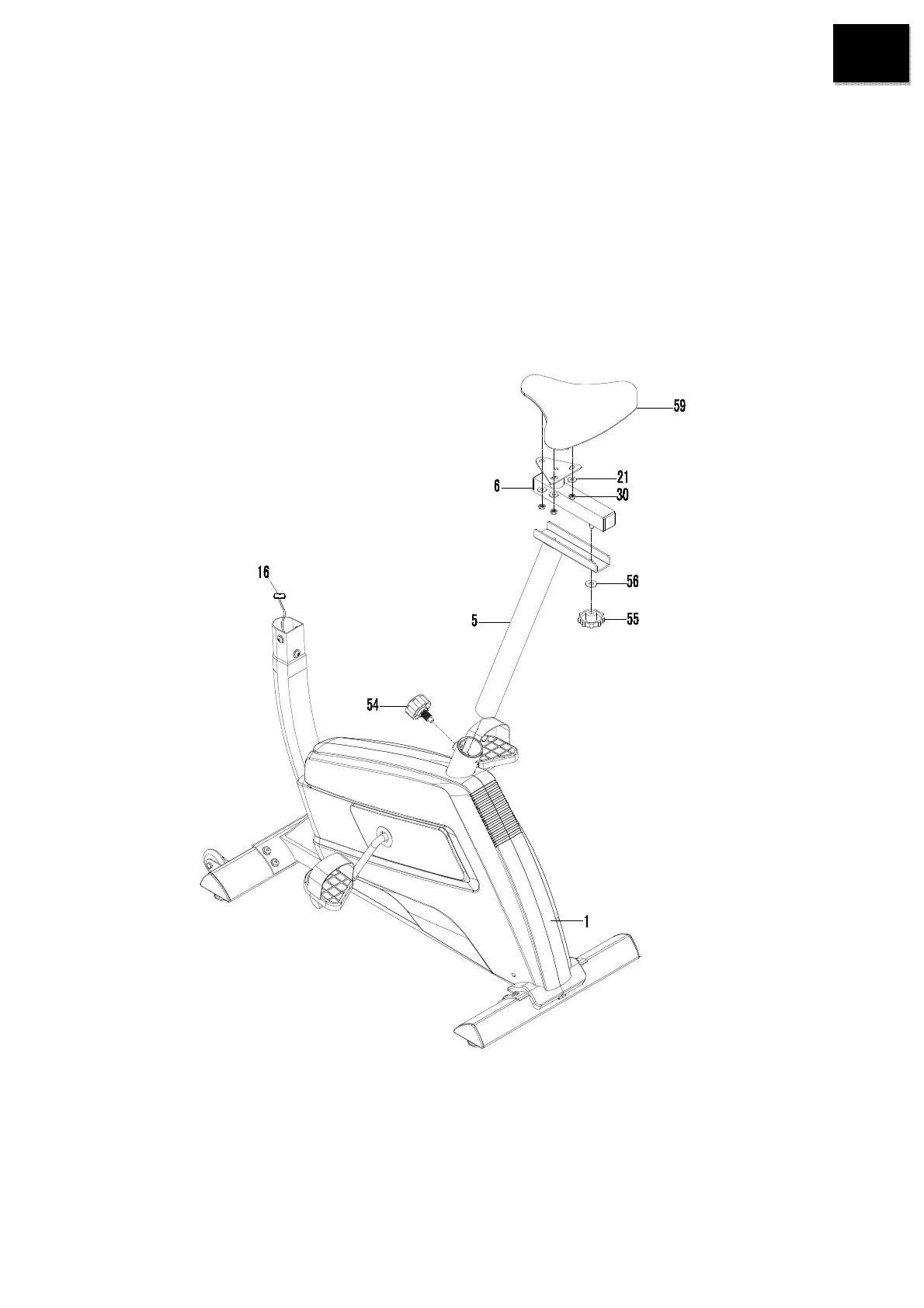

2. Sedlová tyč, sedlo a horizontálne sedlová tyč
Vsuňte sedlovú tyč (5) do objímky sedlovej tyče (53) na tyči hlavného rámu (1) a potom
naskrutkujte sedlový skrutku (54) na tyč hlavného rámu (1) v smere hodinových ručičiek,
pripevnite sedlovú tyč (5) v pozícii, ktorá vám bude vyhovovať. Odskrutkujte 3 nylonovej matice
M8 (30) a 2 podložky Ø16xØ8x1.5 (21) zo spodnej strany sedla (59).
Sedlo teraz naskrutkujte na horizontálnu sedlovú tyč (6) pomocou matíc (30) a podložiek (21),
ktoré ste predtým odskrutkovali.
Prestrčte skrutku zo spodnej strany horizontálne sedlovej tyče (6) cez dieru vrchnej časti sedlovej
tyče (5), pripevnite ju pomocou podložky Ø10xØ20x2 (56) a sedlového skrutky (55
