3
DE
022 Gebogene Unterlegscheibe
Ф8xФ16x1.5
1 049 Rädchen 1
023 Unterlegscheibe Ф8xФ16x1.5 1 050 Schraube M8x20 9
024
Dreieckiges Endstück I
2 051 Feder 1
025
Dreieckiges Endstück II
2 052 Schwungrad 1
026 Reguliergrundlage M8x30 4 053 Sattelstange-Fassung 2
027 Große flache Unterlegscheibe
Φ8xΦ20x1.5
8 054 Runde Schraube 1
Nr
.
Beschreibung
Anzahl
Nr
.
Beschreibung
Anzahl
055 Regulier-Schraube M10
1
063 Rechte Seitenabdeckung 1
056 Unterlegscheibe
Ф10xФ20x2.0
1
064 Schraube ST4.2x25 6
057 Endstück der Sattelstange
2
065 Plastik-Schraube Ф8x32 2
058 Sperre der Satteleinstellung
1
066 Mutter M8 4
059 Sattel
1
067 Schraube M6x15 4
060 Endkappe
2
068 Mutter M6 4
061 Linke Seitenabdeckung
1
069 Motor-Last-Schraube
(d=500MM)
1
062 Schraube ST4.2×20
8
070 AC Adapter (Länge=2000mm) 1

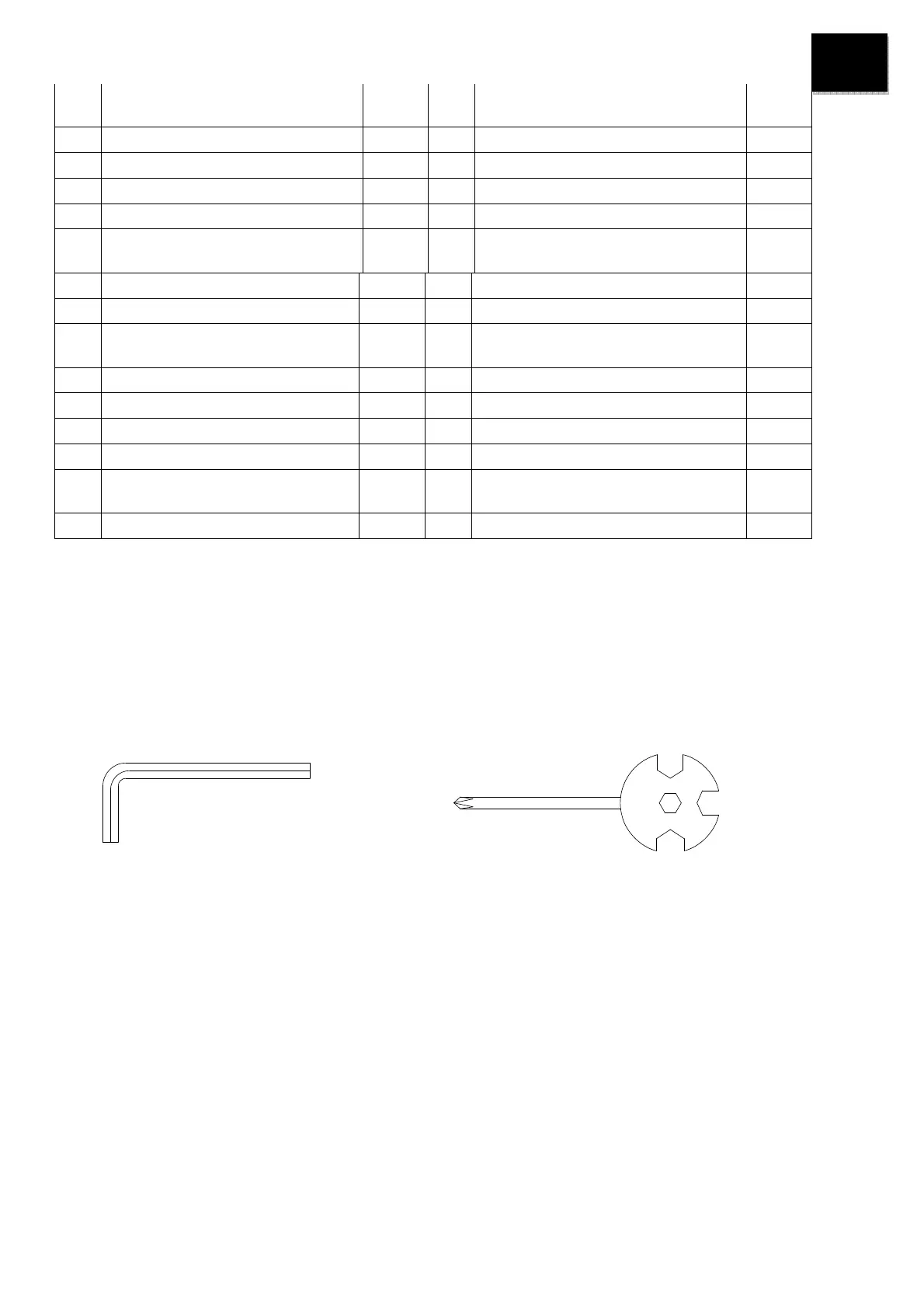

NOTWENDIGES WERKZEUG
Multifunktionstaste mit einem
Schraubendreher S10 S13 S14 S15
1 St.
IMBUSSCHLÜS
SEL S6 1 St.
