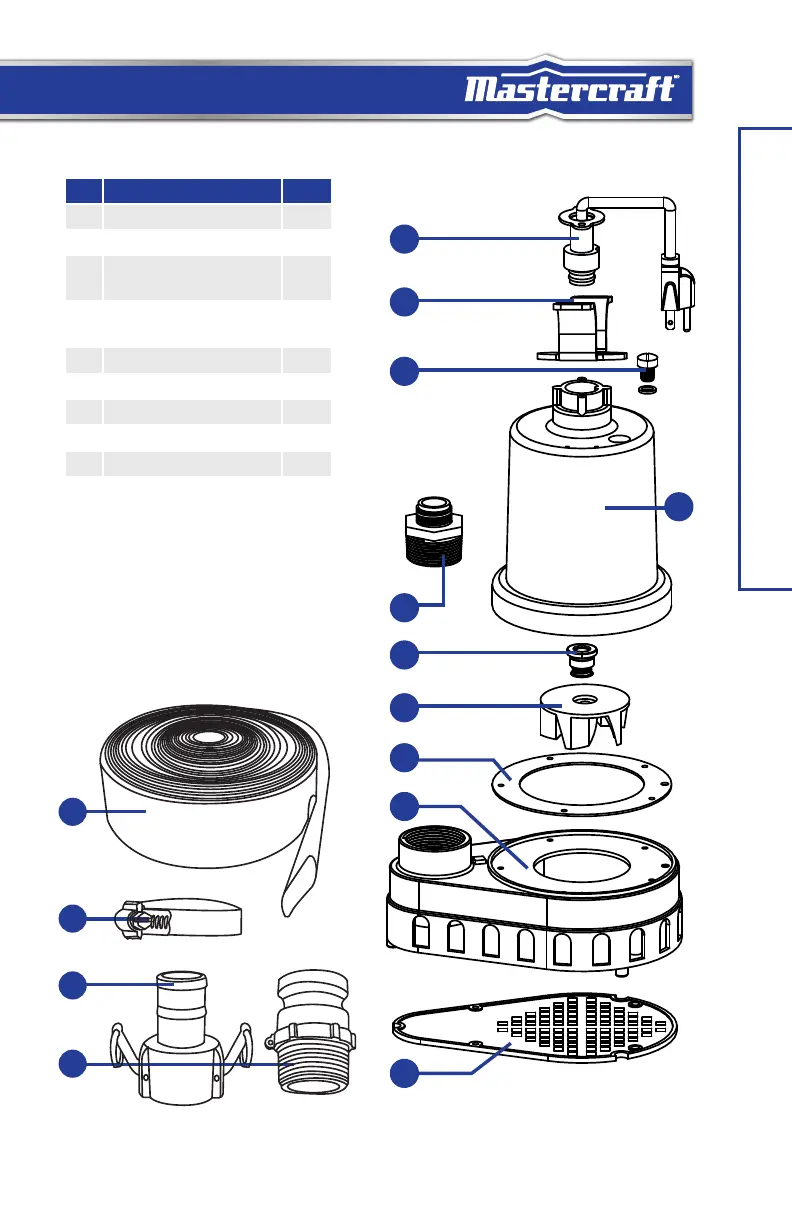

SCHÉMA DES PIÈCES CLÉS
LISTE DES PIÈCES
No. Description Qté
1 Cordon d’alimentation 1
2 Poignée 1
3 Bouchon de remplissage
d’huile avec joint torique
1
4 Adaptateur à filetage pour
tuyau d’arrosage
1
5 Joint de l’arbre 1
6 Tête de pompe 1
7 Joint d’étanchéité 1
8 Base/sortie 1
9 Crépine d’aspiration 1
10 Moteur* 1
11 Tuyau à Plat 1
12 Collier de Serrage 1
13 Raccord Camlock (Mâle) 1
14 Raccord Camlock
(Femelle)
1
*Si le moteur ne fonctionne pas, rem-
placez complètement la pompe.
9
1
2
3
4
5
10
6
7
8
11
12
13
14
