INSTRUCTIONS D’ASSEMBLAGE

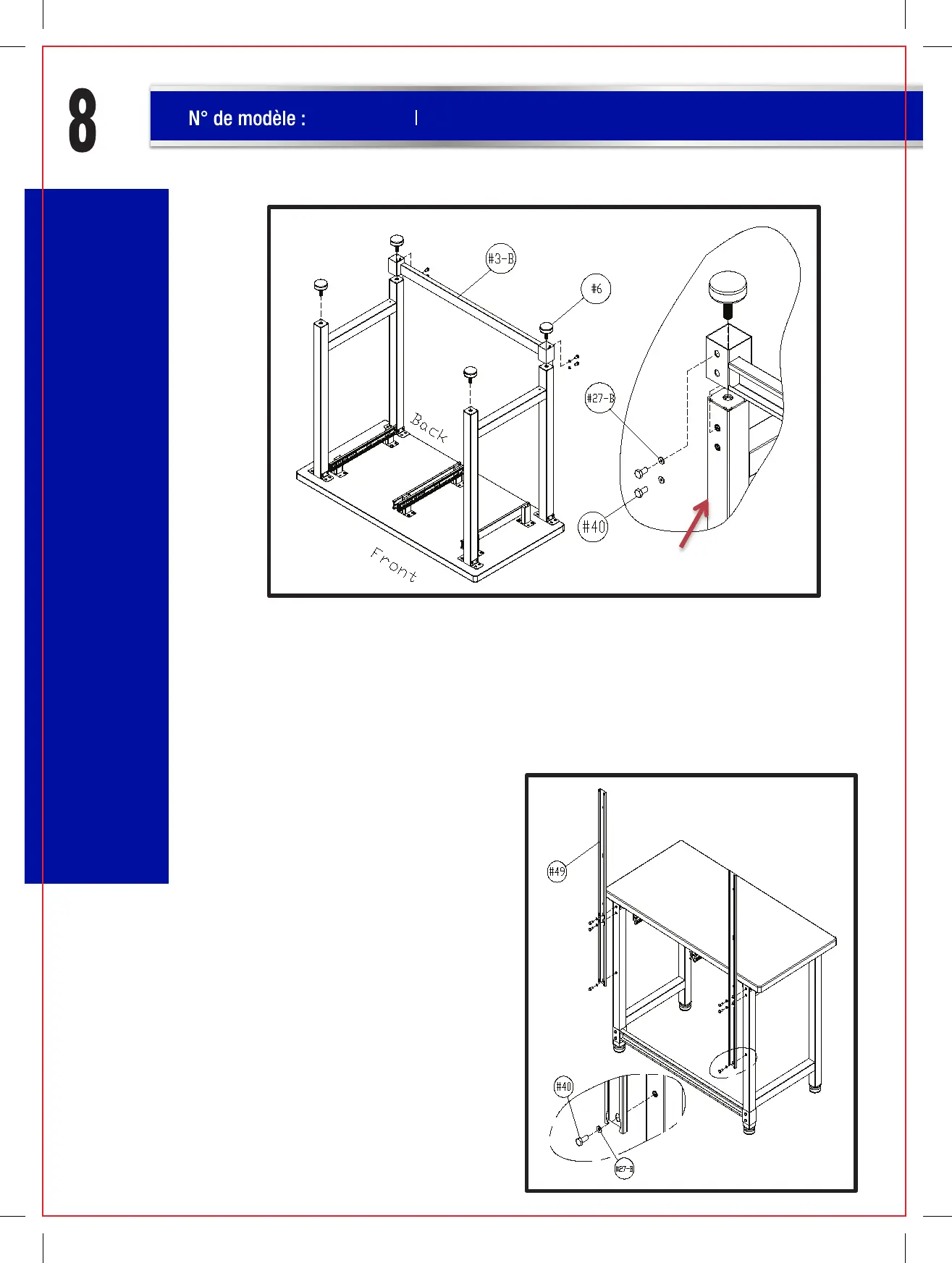

Étape 3 : Installez la barre transversale inférieure (3-B) et les pieds de mise à niveau (6).
Fixez la barre transversale inférieure (3-B) à l'arrière des pieds (5-B), alignez les trous de vis et utilisez des vis (40) avec
des rondelles (27-B) et la clé (25) pour assembler.
Après avoir installé les pieds (5-B), assemblez les pieds de mise à niveau (6) aux pieds (5-B) et serrez avec la clé (25)
(Fig. C).
REMARQUE : Retournez l'établi après cette étape.
Étape 4 : Installez la barre de soutien du panneau
d'accrochage (49).
Fixez la barre de soutien du panneau d'accrochage
(49) à l'arrière de l'établi, alignez les trous de vis et
utilisez des vis (40) et des rondelles (27-B) pour
assembler (Fig. D).
REMARQUE : Ne serrez pas à fond toutes les vis. Cela
vous permettra de faire les ajustements nécessaires
par la suite.
Fig C
Fig D
068-7428-2
Communiquez avec nous au: 1-866-221-8146
