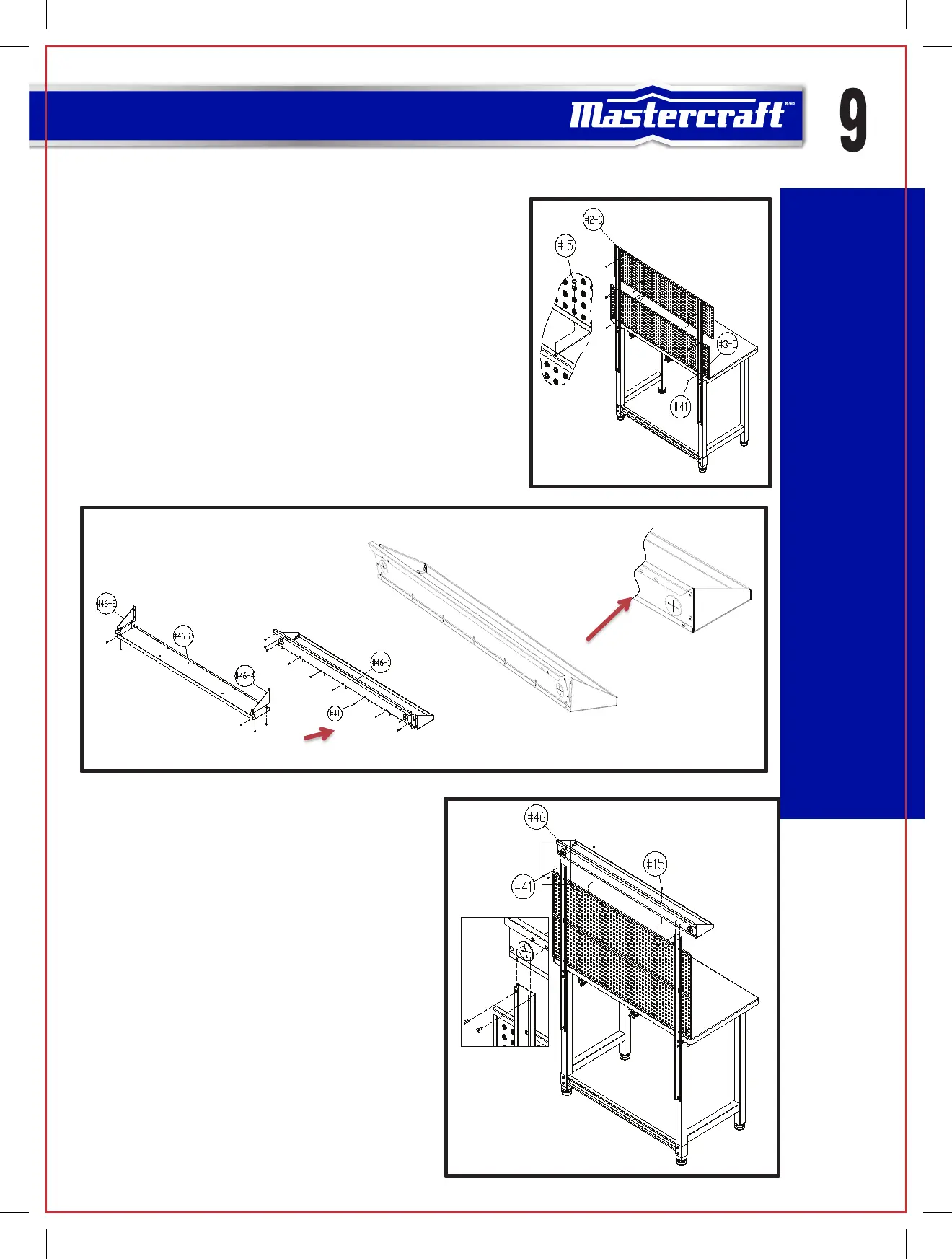

CONSIGNES D’ASSEMBLAGE
Étape 5 : Assemblez le panneau d'accrochage inférieur (3-C) et le panneau
d'accrochage supérieur (2-C).
Étape 6 : Installez la tablette supérieure en porte à faux (46).
Fixez le panneau d'accrochage inférieur (3-C) le long de l'établi et contre la barre
de soutien du panneau d'accrochage (49), alignez les trous de vis et utilisez des
vis (41) et le tournevis (21) pour assembler. Utilisez des vis (15) pour fixer les
panneaux d'accrochage inférieur (3-C) et supérieur (2-C).
REMARQUE : Ne serrez pas à fond toutes les vis. Cela vous permettra de faire les
ajustements nécessaires par la suite.
Fixez le panneau d'accrochage supérieur (2-C) sur le haut du panneau
d'accrochage inférieur (3-C) et à la barre de soutien du panneau d'accrochage
(49), alignez les trous de vis et utilisez des vis (41) et le tournevis (21) pour
assembler (Fig. E).
A). Fixez le panneau gauche de la tablette supérieure en porte à
faux (46-3) et le panneau droit de la tablette supérieure en porte
à faux (46-4) au panneau inférieur de la tablette en porte à faux
(46-2). Utilisez des vis (41) pour assembler.
B). Faites glisser le panneau arrière sous le bord du panneau
inférieur de la tablette supérieure en porte à faux (46-2). Utilisez
des vis (41) pour assembler (Fig. F).
REMARQUE : Ne serrez pas à fond toutes les vis. Cela vous
permettra de faire les ajustements nécessaires par la suite.
Étape 7 : Installez la tablette supérieure en porte à faux (46)
assemblée sur l'établi.
Fixez la tablette supérieure en porte à faux (46) assemblée au
panneau d'accrochage supérieur (2-C) et aux barres de soutien
du panneau d'accrochage (49), alignez les trous de vis et utilisez
des vis (41) pour assembler. Utilisez des vis (15) pour assembler
le panneau d'accrochage supérieur (2-C) et la tablette supérieure
en porte à faux (46) (Fig. G).
REMARQUE : Ne serrez pas à fond toutes les vis. Cela vous
permettra de faire les ajustements nécessaires par la suite.
Fig E
Fig F
Fig G
