Instalación 29
Proceso C.2. Instalación de una
bomba para pozos profundos
(561471-01, 561472-01)
INSTALACIÓN DE LA BOMBA
EN POZOS PROFUNDOS (POZO
ENFUNDADO O CEMENTADO DE
DIÁMETRO DE 4")
Se recomienda la bomba para pozos profundos convertible de
3/4 caballo de fuerza para pozos de más de 25 pies (7,5 metros),
pero que no excedan 70 pies (21,33 metros) de profundidad. Sin
embargo, la bomba para pozos profundos de 1/2 caballo de fuerza
también se puede utilizar para profundidades menores a 70 pies
(21,33 metros).
Materiales generales necesarios para las bombas
convertibles:
• Unalatadepegamentoparapiezasdeclorurodepolivinilo
(lea las instrucciones detenidamente)
• Unalatadecompuestopararoscas(lealasinstrucciones
detenidamente)
• Dosadaptadoreshembradeclorurodepolivinilode1"
• Sucientestubosrígidosyadaptadoresdeclorurode
polivinilo 1-1/4" para conectar desde el fondo del pozo hasta
la bomba (tubería de suministro)
• Uncododeclorurodepolivinilode1-1/4"
• Unadaptadormachodeclorurodepolivinilode1-1/4"
• Unjuegodeaccesoriosparareguladordepresión(incluye
accesorios, tubos y tapón de 1/4")
• Unmanómetro
• Dosadaptadoresmachodeclorurodepolivinilode3/4"
• Sucientetuberíarígidadeclorurodepolivinilode3/4"para
conectar de la bomba al tanque de presión y a la tubería de
servicio
• UnaconexiónenTparatanquetipo(paratanquesdepresión
de diafragma)
• Dostaponesde1/4"
• Unallavededesagüede1/2"
Además de los Materiales Generales para Bombas de Pozo
Profundo:
• Unaválvuladepiede1-1/4"
• Unaboquilladecierrede1-1/4"
• Un eyector
• Unaboquillade1"x5"
• Unadaptadorhembrade1-1/4"
• Unsellodepozo
• Sucientestubosrígidosyadaptadoresde1"declorurode
polivinilo para conectar desde el fondo del pozo hasta la
bomba (tubería de presión)
• Uncododeclorurodepolivinilode1"
• Dosadaptadoresmachodeclorurodepolivinilode1-1/4"
• Unaboquillade1"x4"
RECORDATORIO: TODAS LAS JUNTAS Y CONEXIONES DEBERÁN SER HERMÉTICAS. UNA
ÚNICA FUGA DEL TAMAÑO DE UN ORIFICIO DE ALFILER EVITARÁ EL FUNCIONAMIENTO
ADECUADO DE LA BOMBA. USE COMPUESTO PARA ROSCAS EN TODAS LAS CONEXIONES
CON ROSCA A MENOS QUE SE ESPECIFIQUE LO CONTRARIO.

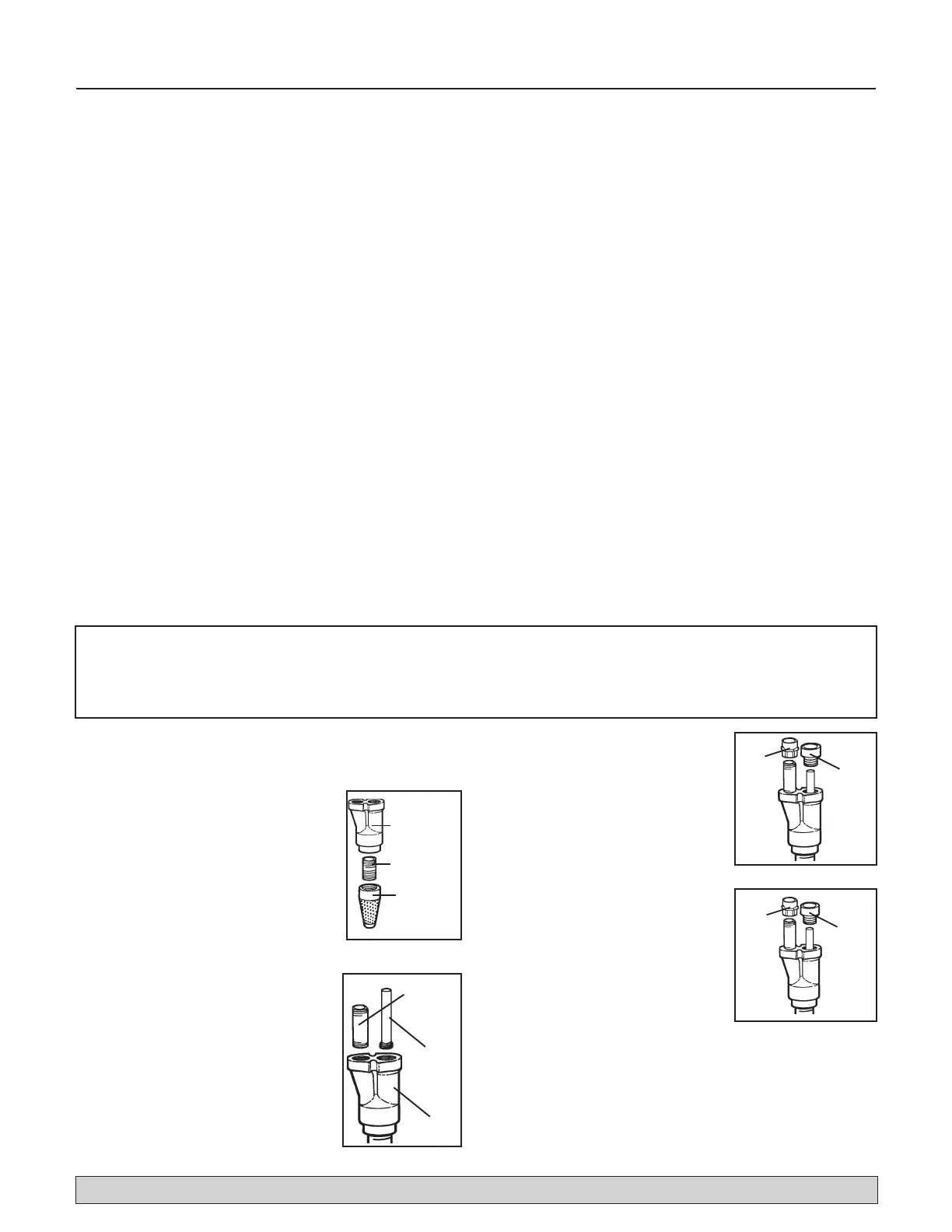

1. Enrosque una boquilla de cierre de
1-1/4" en la válvula de pie. Enrosque
el otro extremo de la rosca bicónica de
1-1/4" en la parte inferior del eyector
del pozo profundo. Apriételo a mano,
después apriételo un cuarto de vuelta
con una llave para tubos.
2. El eyector tiene dos orificios en la parte
superior. Enrosque el tubo venturi para
pozos profundos (pieza #2 – tubo más
largo) en el orificio más grande hasta
que quede firme. Atornille la boquilla
de 1" x 5" en el orificio más pequeño.
Apriete el tubo de venturi únicamente
con la mano. Apriete a mano la boquilla
un cuarto de vuelta con la llave
para tubos.
BOQUILLA DE
CIERRE DE 1-1/4"
EYECTOR
VÁ LVULA
DE PIE
EYECTOR
TUBO DE
VENTURI
BOQUILLA
DE 1" X 5"
PARA INSTALAR UNA BOMBA DE
CHORRO CONVERTIBLE
3. Enrosque un adaptador macho de
cloruro de polivinilo de 1-1/4" sobre
el tubo de venturi y en el eyector.
Enrosque un adaptador hembra de
cloruro de polivinilo de 1" sobre la
boquilla de 1" x 5". Apriete a mano
los adaptadores un cuarto de vuelta
con la llave para tubos.
ADAPTADOR
HEMBRA DE
CLORURO DE
POLIVINILO
DE 1”
ADAPTADOR
MACHO DE
CLORURO DE
POLIVINILO DE
1-1/4 PULGADA
4. Réstele 5 pies (1.5 metros) a la
profundidad de su pozo. Ésta es
la longitud total de la tubería y
adaptadores de cloruro de polivinilo
a pegar en los adaptadores macho
de 1-1/4" y hembra de 1" de cloruro
de polivinilo. Pegue una sección de
tubería de cloruro de polivinilo a
cada adaptador, baje entonces la
ensambladura completa dentro del pozo, la válvula
de pie primero. Sujete firmemente el extremo del
tubo de cloruro de polivinilo con una corona para
tubos para evitar que la ensambladura se deslice y
caiga al pozo.
ADAPTADOR
HEMBRA DE
CLORURO DE
POLIVINILO
DE 1”
ADAPTADOR
MACHO DE
CLORURO DE
POLIVINILO DE
1-1/4 PULGADA
