General Safety 33
Modelo de la bomba y caballos de fuerza
BOMBAS CONVERTIBLES (POZO PROFUNDO) BOMBAS DE POZO POCO PROFUNDO
Descripción 561471-01 561472-01 312222-01
de la pieza 1/2 HP 3/4 HP 1/2 HP
Juego de junta y aro tórico RPK-35 RPK-35 RPK-35
Juego de acondicionamiento RPK-205DW RPK-207DW RPK-205SW
Juego del eyector FP520-100 FP520-100 –
Unidad de la bomba R176-72 R176-72 R176-73
Manóstato (30-50) TC2151 TC2151 TC2151
Tubos del manóstato FPASFK FPASFK FPASFK
Regulador de presión FPAPR FPAPR –
Los juegos incluyen:
Juego de junta y aro tórico Nos. de clave 2, 4, 10, 16
Juego de reacondicionamiento Nos. de clave 1A, 2, 4, 5, 8, 9, 10, 11(3), 12(3), 13, 14
(pozo poco profundo)
Juego de reacondicionamiento Nos. de clave 1A, 2, 4, 5, 8, 9, 10, 11, 12,
(pozo profundo)
Juego del eyector (pozo profundo) Nos. de clave 6(2), 7, 13(5), 14(2), 16, 17, 18(2), 19(2)
Unidad de la bomba (convertible) Nos. de clave 2, 6, 10, 15, 16, Tapón de 1/4” NPT(2), Tapón de 1/2” NPT
Unidad de la bomba (pozo poco profundo) Nos. de clave 2, 6, 13, 14, 15, Tapón de 1/4” NPT(2), Tapón de 1/2” NPT
Manóstato No. de clave 3
Juego de tubos del manóstato Nos. de clave 6(3), 7
Clave Dscripción
No. de la pieza Cant.
1 Unidad del motor/placa de 1
estanqueidad
1A Tornillo de la brida del motor 4
2 Aro tórico de la placa de 1
estanqueidad
3 Manóstato 1
4 Sello del eje 1
5 Impulsor 1
6 Codo dentado de 1/4” NPT 2
x 1/4”
Clave Descripción
No. de la pieza Cant.
7 Manguera 1
8 Difusor 1
9 Placa del difusor 1
10 Aro tórico de la placa 1
del difusor
11 Arandela de la placa 3
del difusor
12 Tornillo de la placa del
difusor 3
13 Venturi 1
Clave Descripción
No. de la pieza Cant.
14 Boquilla 1
15 Unidad de la bomba 1
15A Regulador de presión 1
16 Empaquetadura del eyector 1
17 Unidad del eyector 1
18 Arandela 2
19 Tornillo prisionero 2
con cabeza hexagonal
del eyector
Para refacciones o asistencia, llame a Mastercraft Servicios al Cliente al: 1-877-455-5508

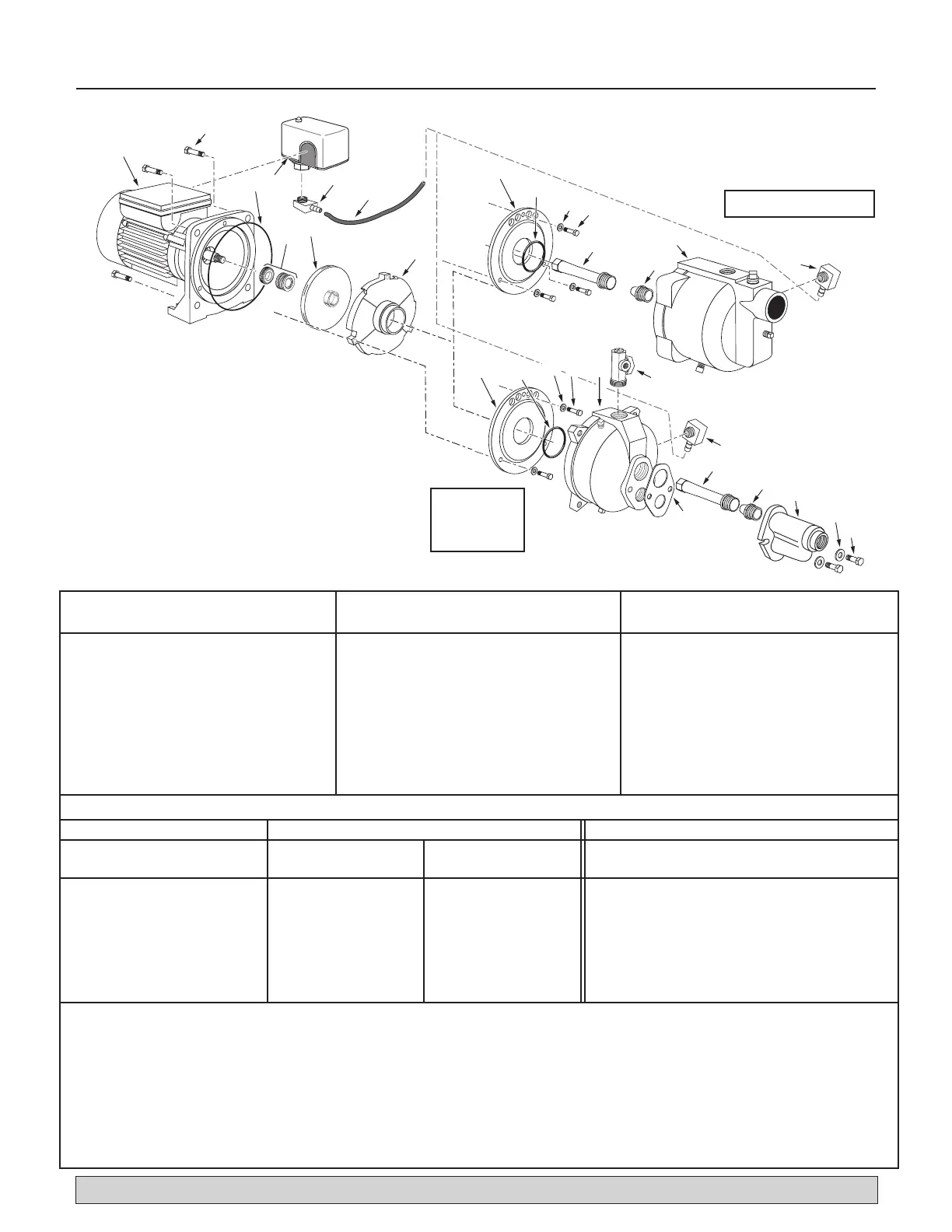

Piezas de reparación 33
1
2
3
1A
5
4
6
7
8
5912 1108
9
6
16
13
14
17
18
19
15
15A
11
10
12
6
13
14
15
11
10
12
9
Modelo 312222-01
Modelos
561471-01
561472-01
