NEDERLANDS
• Digitale aansluiting (6): De andere optionele
Mastervolt panelen worden aangesloten door
middel van een 6-aderige communicatiekabel
tussen het paneel en de digitale RJ12
aansluiting. Het communicatie protocol is
gebaseerd op quasi RS 232. Het is ook
mogelijk om via deze aansluiting softwarematig
diverse instellingen aan te passen aan uw
specifieke wensen (besturingssoftware en
interface optioneel leverbaar).
Productbeschrijving
De IVO Smart 12/35-3, 12/50-3 en 24/15-3 zijn
temperatuurgecompenseerde acculaders voor het
laden en op spanning houden van loodaccu’s en
het voeden van de op de accu aangesloten
gebruikers, in vast opgestelde installaties. Alle
modellen zijn voorzien van twee hoofduitgangen
(2 en 3) en een extra ‘Slave’-uitgang (5) die de
mogelijkheid biedt voor de onderhoudslading van
een kleine extra accuset met dezelfde nominale
spanning, zoals een startaccu. De maximale
laadstroom van deze ‘Slave’-uitgang bedraagt 3
Ampère, welke ten laste gaat van de laadstroom
van de hoofduitgang. De spanningsverliezen over
de aansluitkabels worden automatisch
gecompenseerd.
Zie de Mastervolt internetsite “
www.mastervolt.com”
voor toepassingen.
5 2 3 4
Acculader
De lader is uitgerust met drie LED’s (11, 12 en
13, zie figuur 4), die de status van de drietraps
laadkarakteristiek weergeven (zie figuur 1):
• LED 11 licht op: hoofdlading (bulk).
• LED 11 en 12 lichten beide op: naladen
(absorption).
• LED 11, 12 en 13 lichten op: de accu is vol
(float).
6 7 8 9 10

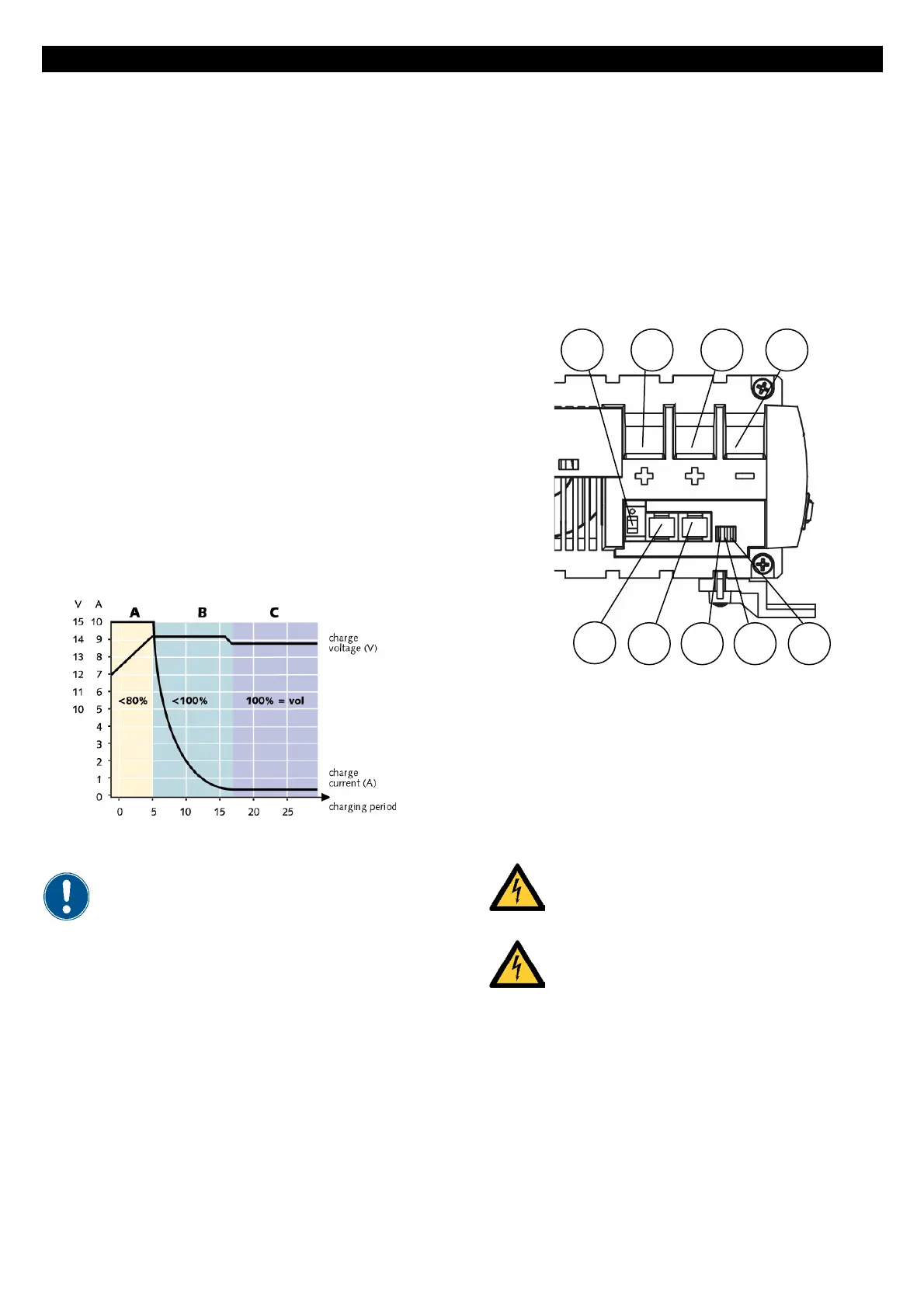

Figuur 2: Aansluitingen.
Instellingen
Onder de minaansluiting bevinden zich 3 jumpers
(8, 9 en 10) voor specifieke toepassingen van de
lader. Om onderstaande functies te activeren
dient u de jumper met een klein tangetje of pincet
te verwijderen.
Figuur 1: Laadkarakteristiek.
Verwijder de netstekker uit het
stopcontact alvorens één van de
jumpers te verwijderen of te plaatsen.
Indien de indicatie uit is terwijl de stekker
van het AC netsnoer in het stopcontact zit,
dient u contact op te nemen met de
leverancier.
Foutieve instellingen kunnen tot schade
leiden aan accu’s welke niet onder de
garantie vallen. Laat veranderingen
alleen door gekwalificeerde elektriciens uitvoeren.
Bediening
De lader werkt automatisch. Bediening is onder
normale omstandigheden dan ook niet nodig. Een
eventuele foutmelding, zoals onder- en
overspanning, oververhitting of kortsluiting is
alleen via een bedieningspaneel weer te geven
d.m.v. een “Failure” indicator.
• De lader werkt enkel als druppellader (force
float) indien u jumper (8) verwijdert.
• De lader is geschikt voor het laden van gel-
/AGM-/spiraalaccu’s (high float) door jumper
(9) te verwijderen.
• Indien een scheidingsdiode wordt toegepast
om meerdere accu’s tegelijk te laden, kunt u
de spanningval over de diode compenseren
door jumper (10) te verwijderen. Hiermee
wordt de uitgangsspanning van alle uitgangen
met 0,6V verhoogd.
Uitgebreide functies
• Analoge aansluiting (7): Het optionele basic
Mastervolt paneel (C4-RB, 70404100) wordt
aangesloten door middel van een 6-aderige
communicatiekabel tussen het paneel en de
analoge RJ12 aansluiting.
